Kengyeles bilincs 2056 W-kivitel, 1 kábel részére, fém nyomóvályú, A2 8 | 12 | 3

Kengyeles bilincs 2056 W-kivitel, 1 kábel részére, fém nyomóvályú, A2

Rend. szám 1188002 | EAN-kód 4012196855698

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

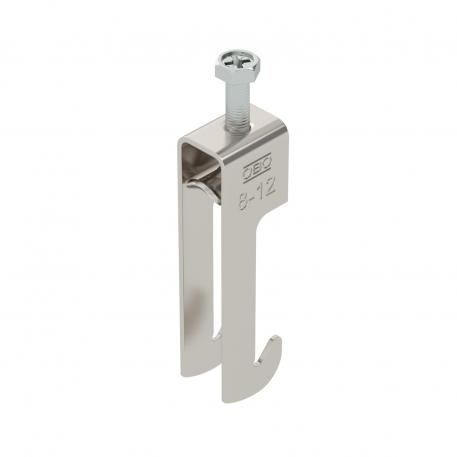

Kengyeles bilincs W-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel károsodásától. Függőleges és vízszintes szereléshez 1 kábel részére, 40 mm oldalmagasságú szögvashoz. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

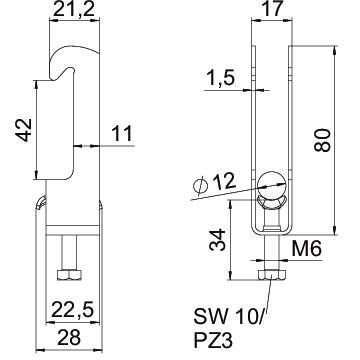

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	rozsdamentes acél, 1.4301
B méret	17 mm
C méret	28 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,3698 kg CO₂e / 1 Darab
D befogási tartomány max.	12 mm
D befogási tartomány min.	8 mm
ellendarabbal	nem
Felület	felületkezelés nélkül, utókezelt
Fém vályúval	igen
G méret (mm)	M6
H méret	80 mm
Halogénmentes	igen
Hossz	22,5 mm
Kiegészítő anyag	Rostfreier Stahl

Kiegészítő felület	unbehandelt
Külső hosszúság	28 mm
L méret	34 mm
Lemezvastagság	1,5 mm
Magasság	80 mm
max. csőátmérőhöz	12 mm
Max. Meghúzási nyomaték	3 Nm
Menet	M6
Méret	08-12mm
min. csőátmérőhöz	8 mm
Nyomóvályú alapanyaga	Rozsdamentes acél 304 (1.4301)
Nyomóvályú anyaga	rozsdamentes acél
résszélesség	10 mm
Szélesség	17 mm
Szerelési mód	L-profil
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Darab	100 Darab
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Darab	100 Darab
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Darab	100 Darab
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Darab	100 Darab
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Darab	100 Darab
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Darab	100 Darab
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Darab	100 Darab
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Darab	100 Darab
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Darab	50 Darab
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Darab	50 Darab
