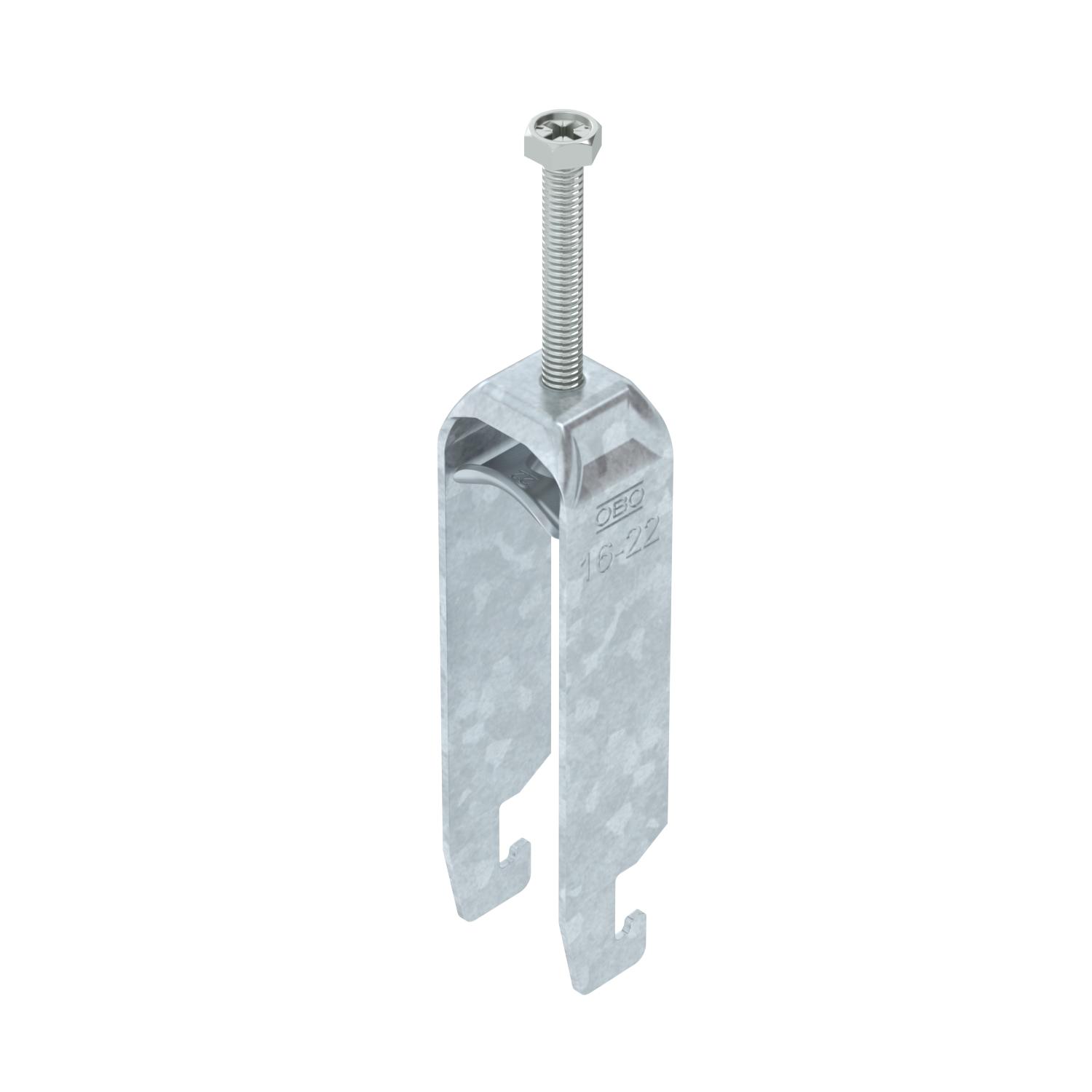

Kengyeles bilincs 2056 U-kivitel, 3 kábel részére, fém nyomóvályú, FT
Rend. szám 1186518 | EAN-kód 4012196849895
- Termékleírás
-
TermékleírásKengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel károsodásától. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10, horonnyal és kereszthornnyal. Kültéri és beltéri szereléshez alkalmas. Több kábelt kettes nyomóvályúval el kell választani. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

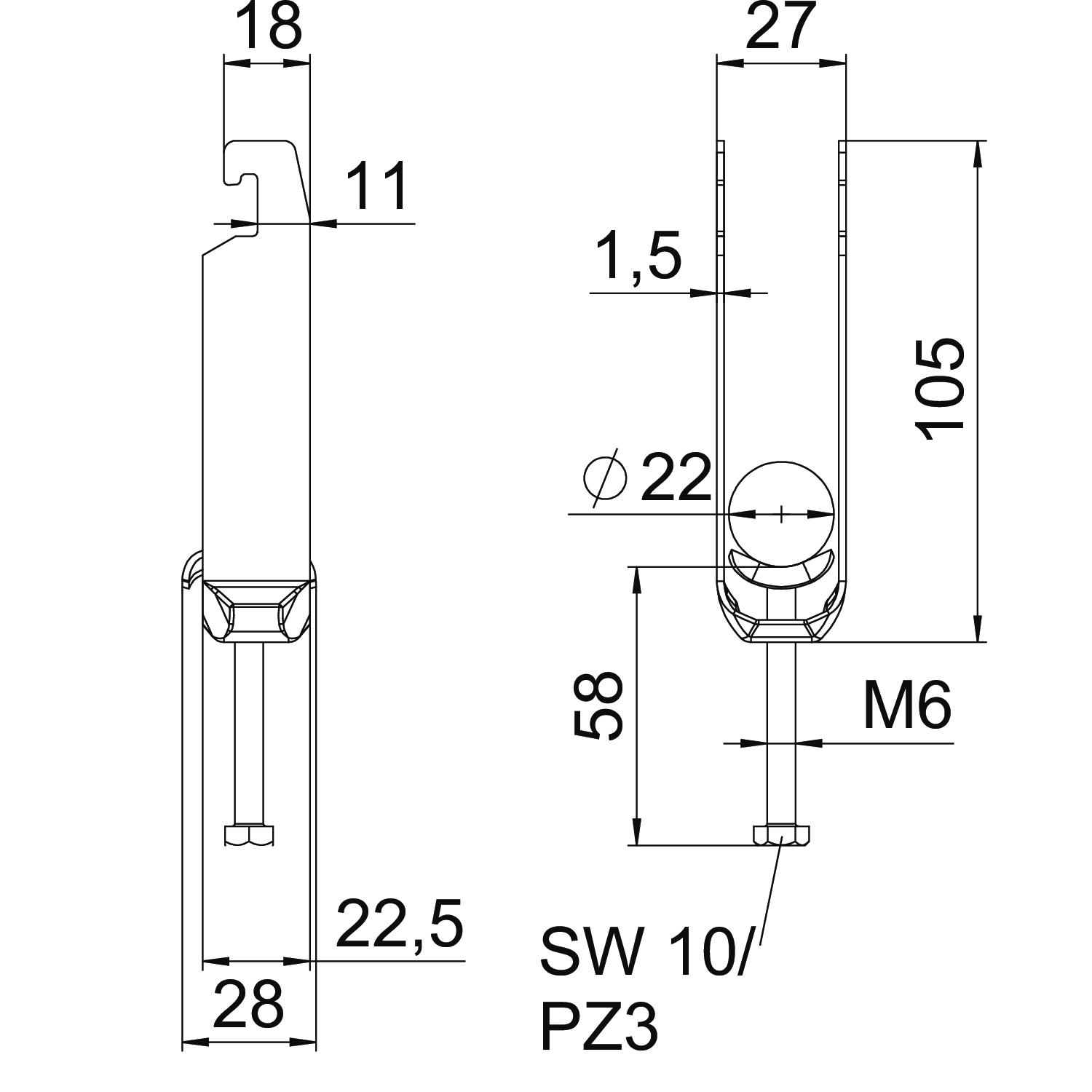

A kábelek/csövek száma 3 A méret 22,5 mm Anyag acél B méret 27 mm C méret 28 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1741 kg CO₂e / 1 Darab D befogási tartomány max. 22 mm D befogási tartomány min. 16 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen G méret (mm) M6 H méret 105 mm Halogénmentes igen Hossz 22,5 mm Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott Külső hosszúság 28 mm L méret 58 mm Lemezvastagság 1,5 mm Magasság 105 mm max. csőátmérőhöz 22 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 22 mm Menet M6 Méret 16-22mm min. csőátmérőhöz 16 mm min. résszélességű sínekhez (közzel) 18 mm Műanyag vályúval nem Nyomóvályú anyaga Acél résszélesség 10 mm Szélesség 27 mm Szerelési mód Profilsín t méret 1,5 mm Tűzálló kábelrendszerek – igen - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.78MB , pdfEU megfelelőségi nyilatkozat BS-U3-M-22 FT / 1186518 , 0.13MB , pdfUK megfelelőségi nyilatkozat BS-U3-M-22 FT / 1186518 , 0.09MB , pdfSzerelési útmutató Kengyeles bilincs U-kivitel, fém , 2.86MB , pdf
