Kengyeles bilincs 2056 U-kivitel, 1kábel részére, fém nyomóvályú, A4 8 | 12 | 3

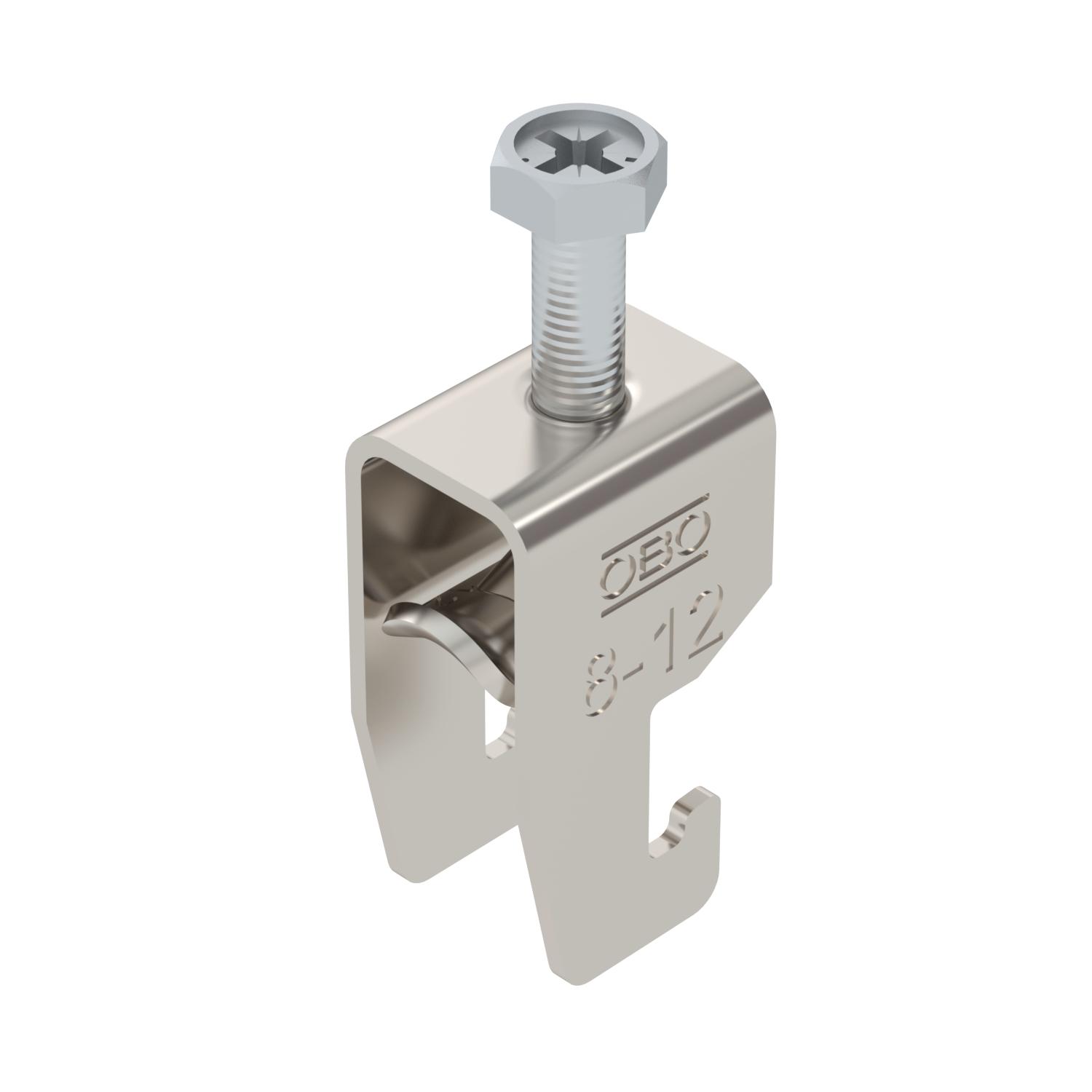

Kengyeles bilincs 2056 U-kivitel, 1kábel részére, fém nyomóvályú, A4

Rend. szám 1186602 | EAN-kód 4012196850259

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

Kengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

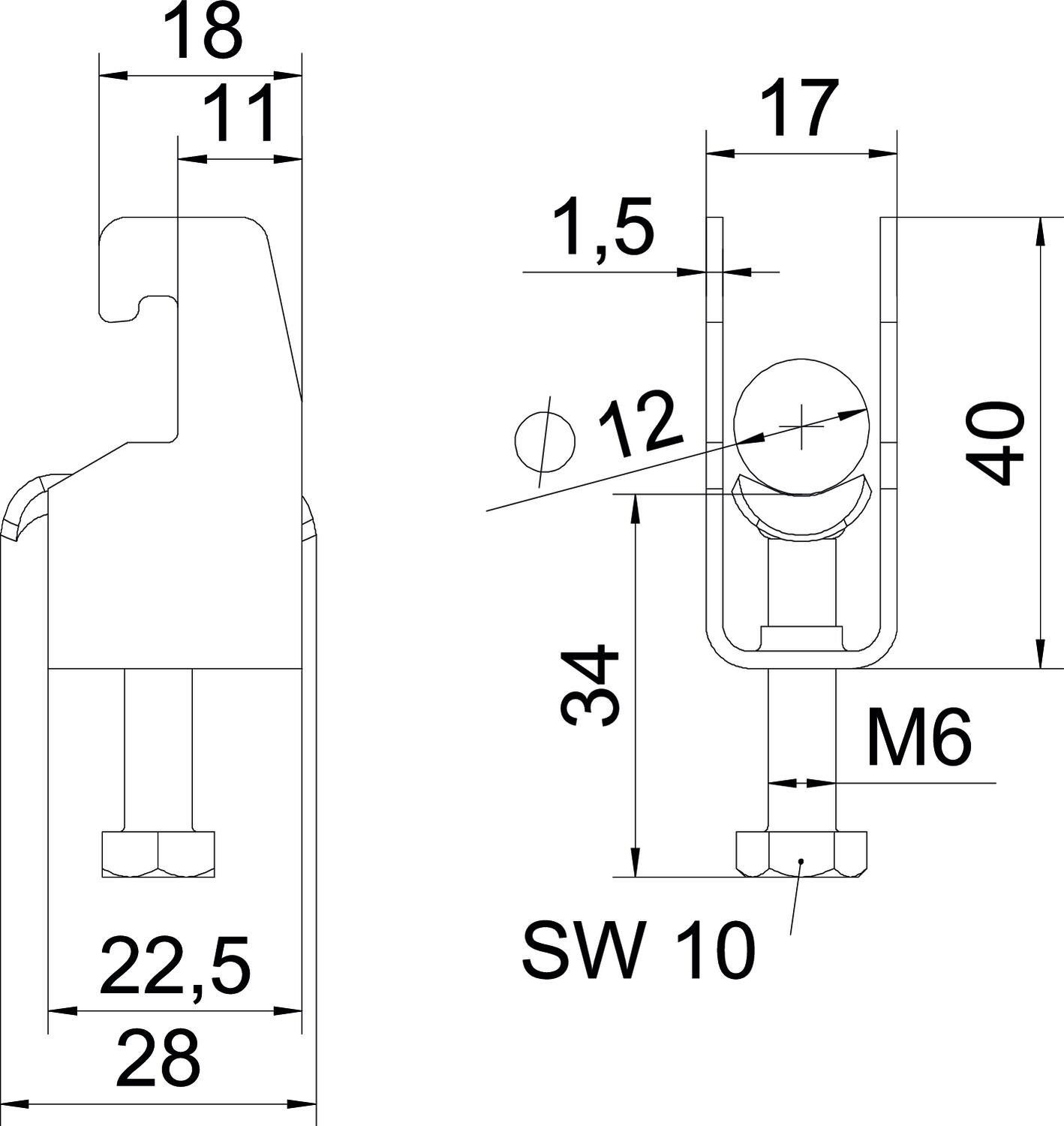

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	rozsdamentes acél, 1.4571
B méret	17 mm
C méret	28 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2279 kg CO₂e / 1 Darab
D befogási tartomány max.	12 mm
D befogási tartomány min.	8 mm
ellendarabbal	nem
Felület	felületkezelés nélkül, utókezelt
Fém vályúval	igen
G méret (mm)	M6
H méret	40 mm
Halogénmentes	igen
Hossz	22,5 mm
Kiegészítő anyag	Rostfreier Stahl
Kiegészítő felület	unbehandelt

Külső hosszúság	28 mm
L méret	34 mm
Lemezvastagság	1,5 mm
Magasság	40 mm
max. csőátmérőhöz	12 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	22 mm
Menet	M6
Méret	08-12mm
min. csőátmérőhöz	8 mm
min. résszélességű sínekhez (közzel)	18 mm
Nyomóvályú anyaga	rozsdamentes acél
résszélesség	10 mm
Szélesség	17 mm
Szerelési mód	Profilsín
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-U1-M-12 A4	8 mm	12 mm	3 Nm	1186602	Darab	100 Darab
BS-U1-M-16 A4	12 mm	16 mm	3 Nm	1186609	Darab	100 Darab
BS-U1-M-22 A4	16 mm	22 mm	3 Nm	1186616	Darab	100 Darab
BS-U1-M-28 A4	22 mm	28 mm	3 Nm	1186622	Darab	100 Darab
BS-U1-M-34 A4	28 mm	34 mm	3 Nm	1186629	Darab	100 Darab
BS-U1-M-40 A4	34 mm	40 mm	3 Nm	1186636	Darab	100 Darab
BS-U1-M-46 A4	40 mm	46 mm	5 Nm	1186642	Darab	100 Darab
BS-U1-M-52 A4	46 mm	52 mm	5 Nm	1186649	Darab	100 Darab
BS-U1-M-58 A4	52 mm	58 mm	5 Nm	1186656	Darab	100 Darab
BS-U1-M-64 A4	58 mm	64 mm	5 Nm	1186662	Darab	100 Darab
BS-U1-M-70 A4	64 mm	70 mm	5 Nm	1186669	Darab	50 Darab
BS-U1-M-76 A4	70 mm	76 mm	5 Nm	1186676	Darab	25 Darab
