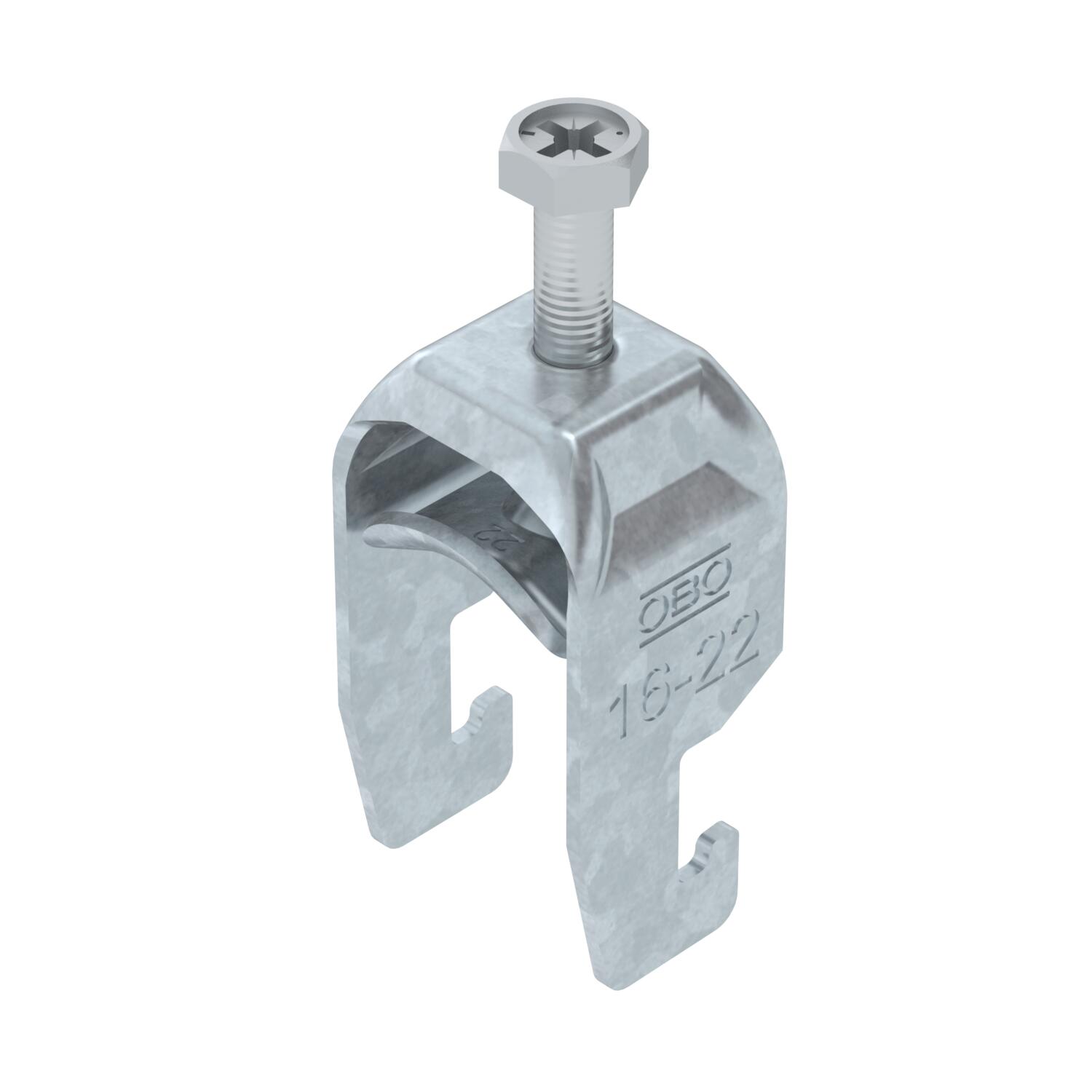

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT 16 | 22 | 3

Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186516 | EAN-kód 4012196849871

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

Kengyeles bilincs U-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 18 - 22 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
Anyag	acél
D befogási tartomány max.	22 mm
D befogási tartomány min.	16 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
Halogénmentes	igen
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	28 mm
Lemezvastagság	1,5 mm

max. csőátmérőhöz	22 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	22 mm
Menet	M6
Méret	16-22mm
min. csőátmérőhöz	16 mm
min. résszélességű sínekhez (közzel)	18 mm
Nyomóvályú anyaga	Acél
résszélesség	10 mm
Szerelési mód	Profilsín
Tűzálló kábelrendszerek –	igen

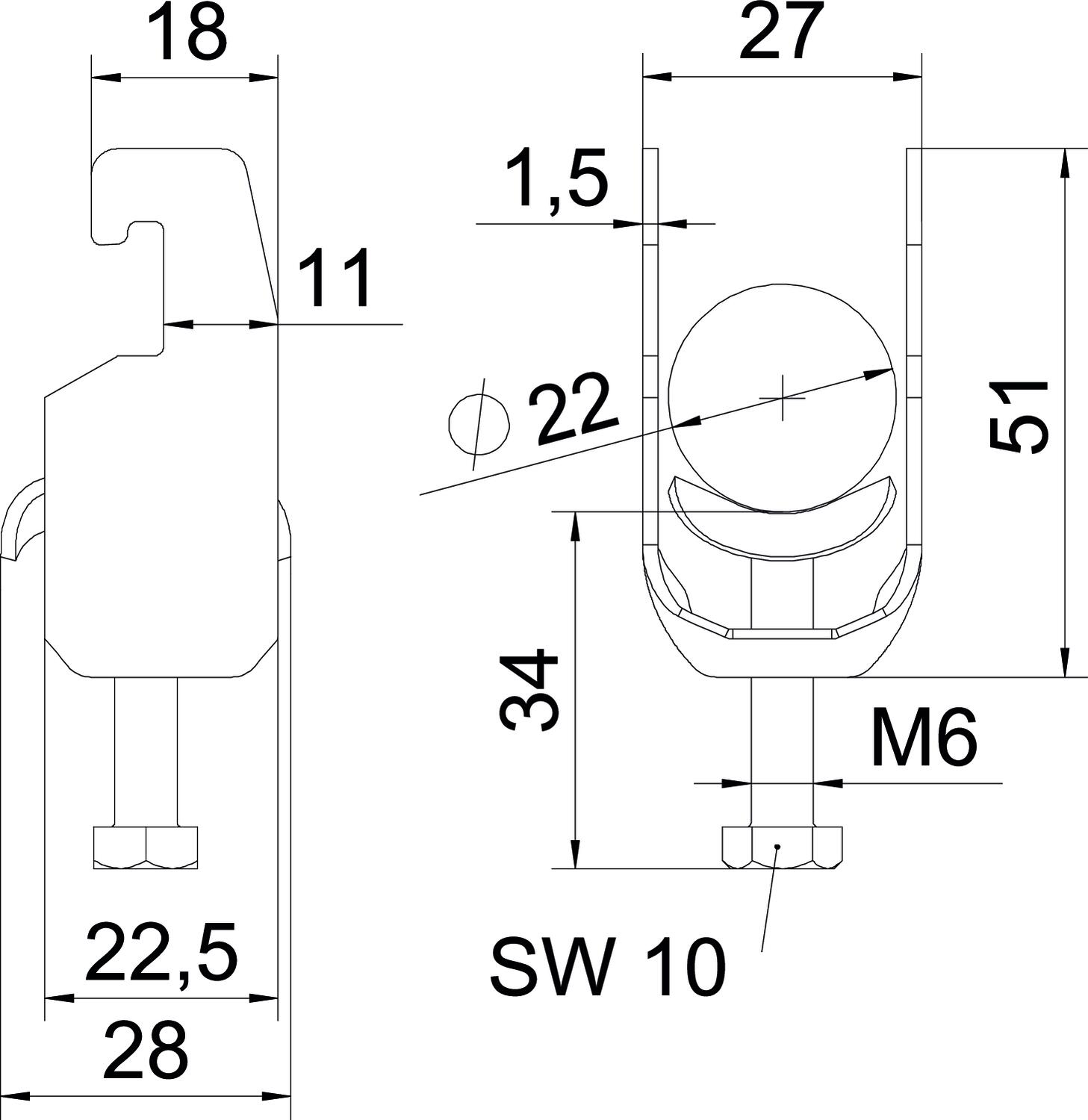

Méretek

A méret	22,5 mm
B méret	27 mm
C méret	18 mm
G méret (mm)	M6
H méret	51 mm

Hossz	22,5 mm
L méret	34 mm
Magasság	51 mm
Szélesség	27 mm
t méret	1,5 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,1048 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,1048 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Darab	100 Darab
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Darab	100 Darab
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Darab	100 Darab
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Darab	100 Darab
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Darab	100 Darab
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Darab	100 Darab
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Darab	100 Darab
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Darab	100 Darab
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Darab	100 Darab
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Darab	100 Darab
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Darab	50 Darab
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Darab	25 Darab
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Darab	25 Darab
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Darab	25 Darab
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Darab	25 Darab
