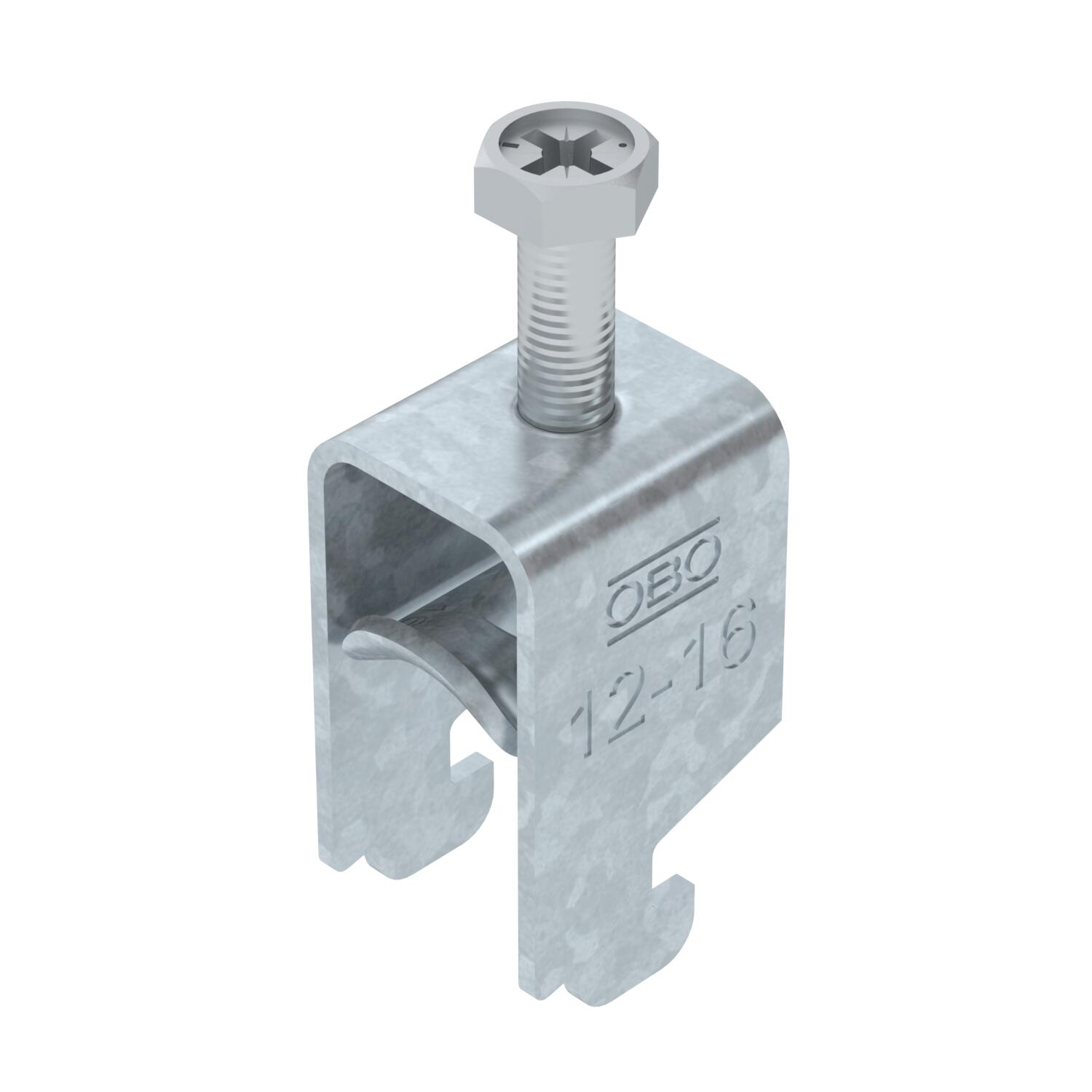

Kengyeles bilincs 2056 N-kivitel, 1 kábel részére, fém nyomóvályú, FT 12 | 16 | 3

Kengyeles bilincs 2056 N-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1187008 | EAN-kód 4012196852390

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

Kengyeles bilincs N-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 11 - 12 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3, kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

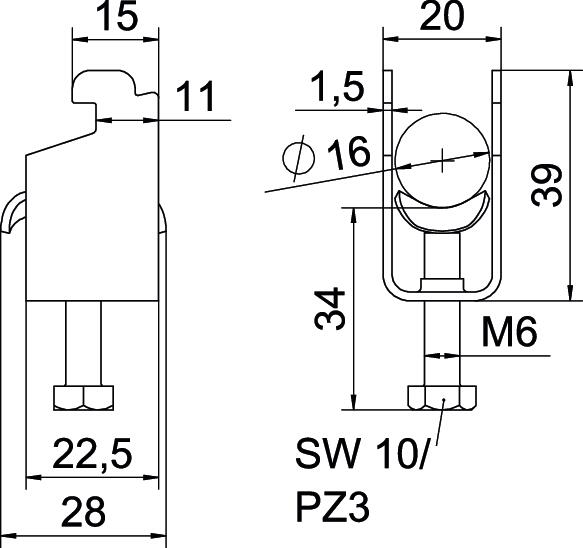

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	acél
B méret	20 mm
C méret	28 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,0644 kg CO₂e / 1 Darab
D befogási tartomány max.	16 mm
D befogási tartomány min.	12 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
G méret (mm)	M6
H méret	39 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott

Külső hosszúság	28 mm
L méret	34 mm
lemezvastagság	1,5 mm
Magasság	39 mm
max. csőátmérőhöz	16 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	12 mm
Menet	M6
Méret	12-16mm
min. csőátmérőhöz	12 mm
min. résszélességű sínekhez (közzel)	11 mm
Nyomóvályú anyaga	Acél
résszélesség	10 mm
szélesség	20 mm
Szerelési mód	Profilsín
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Darab	100 Darab
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Darab	100 Darab
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Darab	100 Darab
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Darab	100 Darab
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Darab	100 Darab
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Darab	100 Darab
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Darab	100 Darab
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Darab	100 Darab
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Darab	100 Darab
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Darab	50 Darab
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Darab	50 Darab
