Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, műanyag nyomóvályú, AI
Rend. szám 1186411 | EAN-kód 4012196848164
- Termékleírás
-

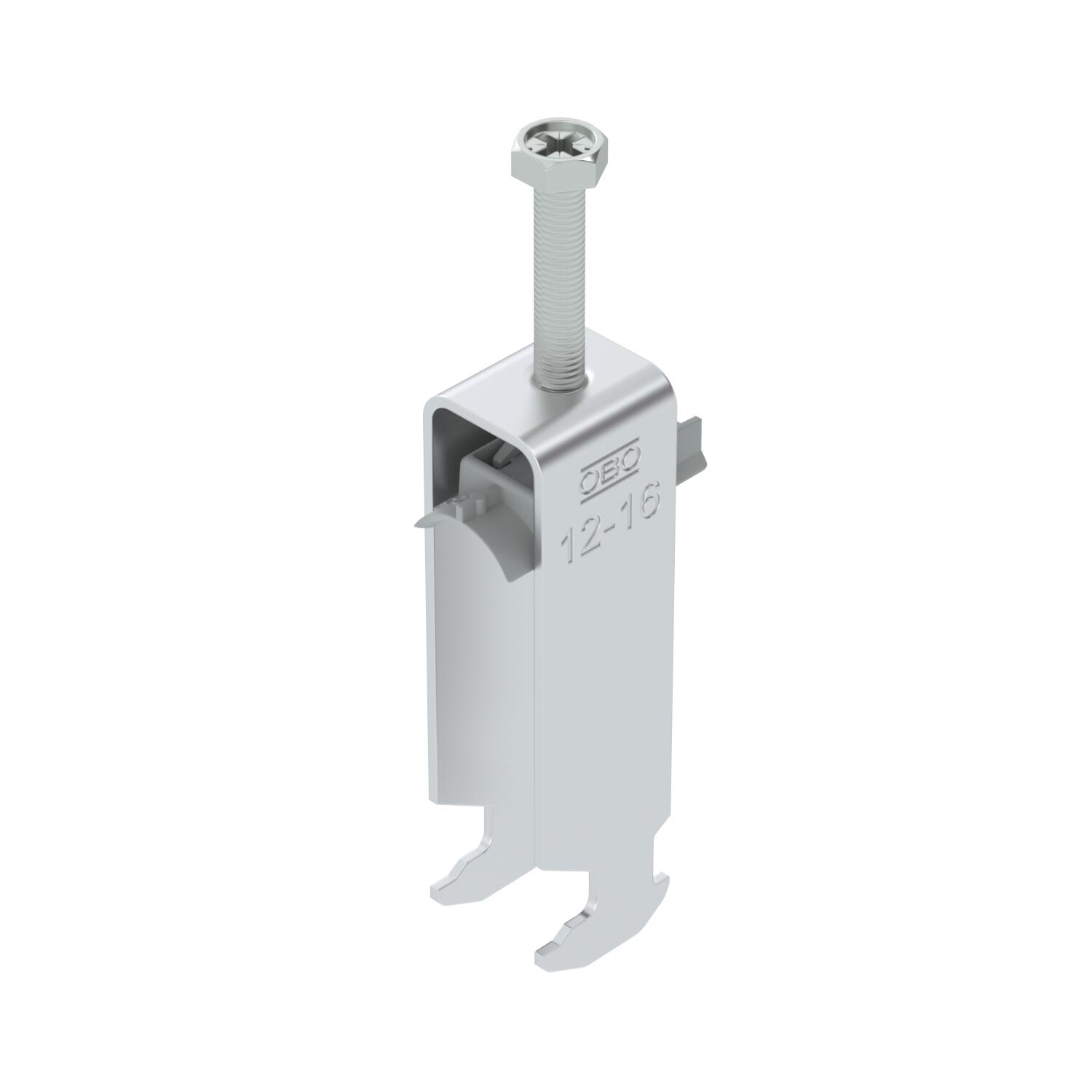

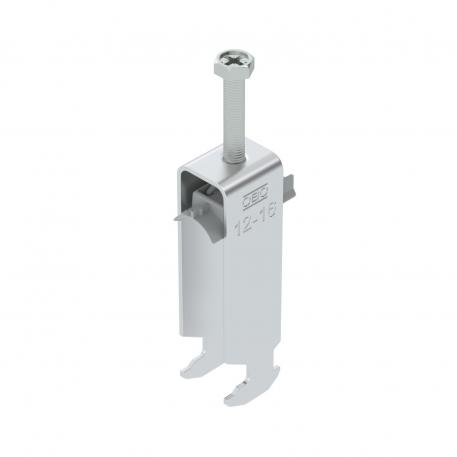

TermékleírásKengyeles bilincs kalapácsfejes kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 3 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
-
- Műszaki adatok
-
Műszaki adatok

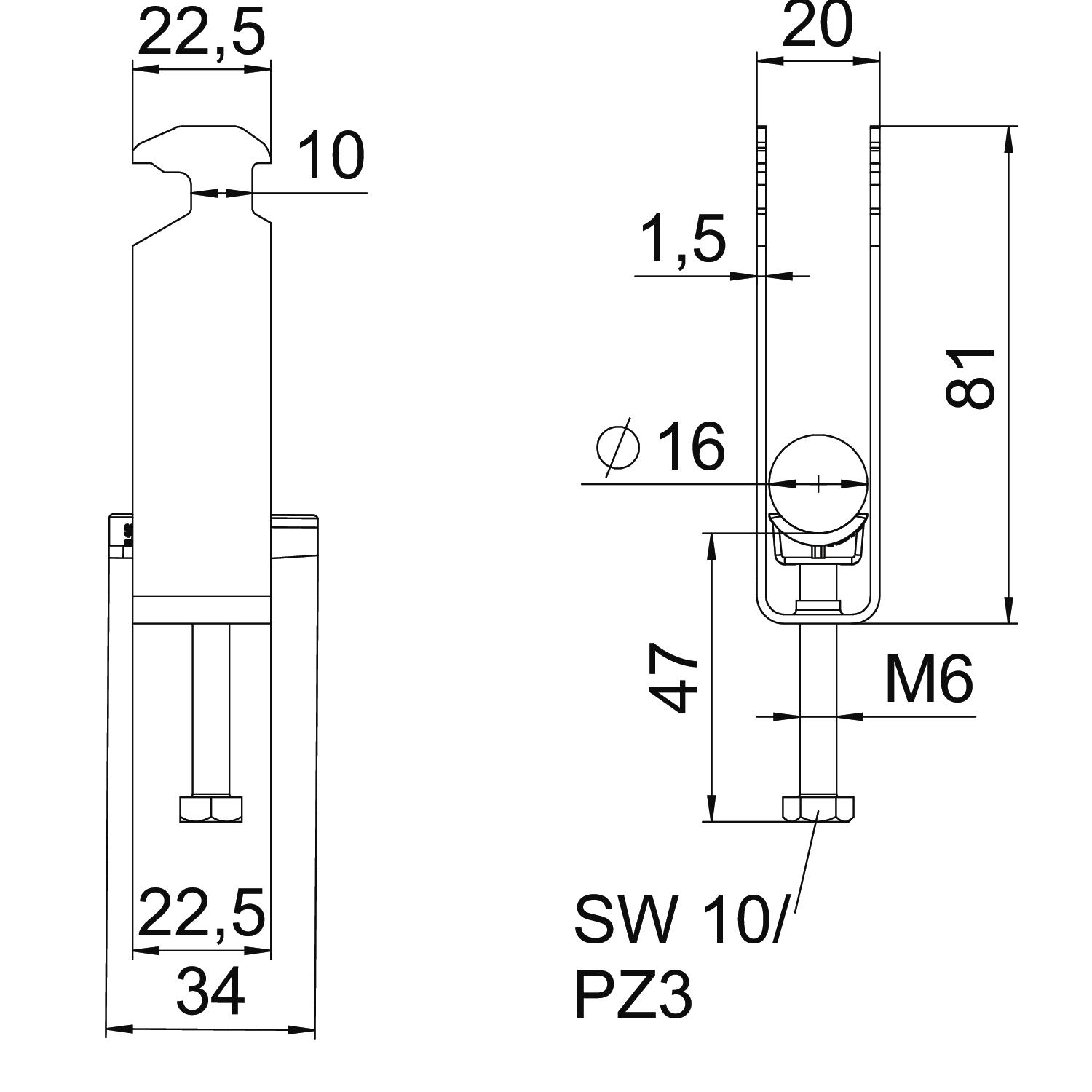

A kábelek/csövek száma 3 A méret 22,5 mm Anyag Alumínium B méret 20 mm C méret 34 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,2759 kg CO₂e / 1 Darab D befogási tartomány max. 16 mm D befogási tartomány min. 12 mm ellendarabbal nem Fém vályúval nem G méret (mm) M6 H méret 81 mm Halogénmentes igen Hossz 22,5 mm Kiegészítő anyag Alumínium Kiegészítő felület unbehandelt Külső hosszúság 34 mm L méret 47 mm Lemezvastagság 1,5 mm Magasság 81 mm max. csőátmérőhöz 16 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M6 Méret 12-16mm min. csőátmérőhöz 12 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval igen Nyomóvályú alapanyaga Polipropilén Nyomóvályú anyaga Műanyag résszélesség 10 mm Szélesség 20 mm Szerelési mód Profilsín t méret 1,5 mm - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.78MB , pdfEU megfelelőségi nyilatkozat BS-H3-K-16 ALU / 1186411 , 0.13MB , pdfUK megfelelőségi nyilatkozat BS-H3-K-16 ALU / 1186411 , 0.09MB , pdfSzerelési útmutató Kengyeles bilincs H-kivitel, műanyag , 3.08MB , pdf
