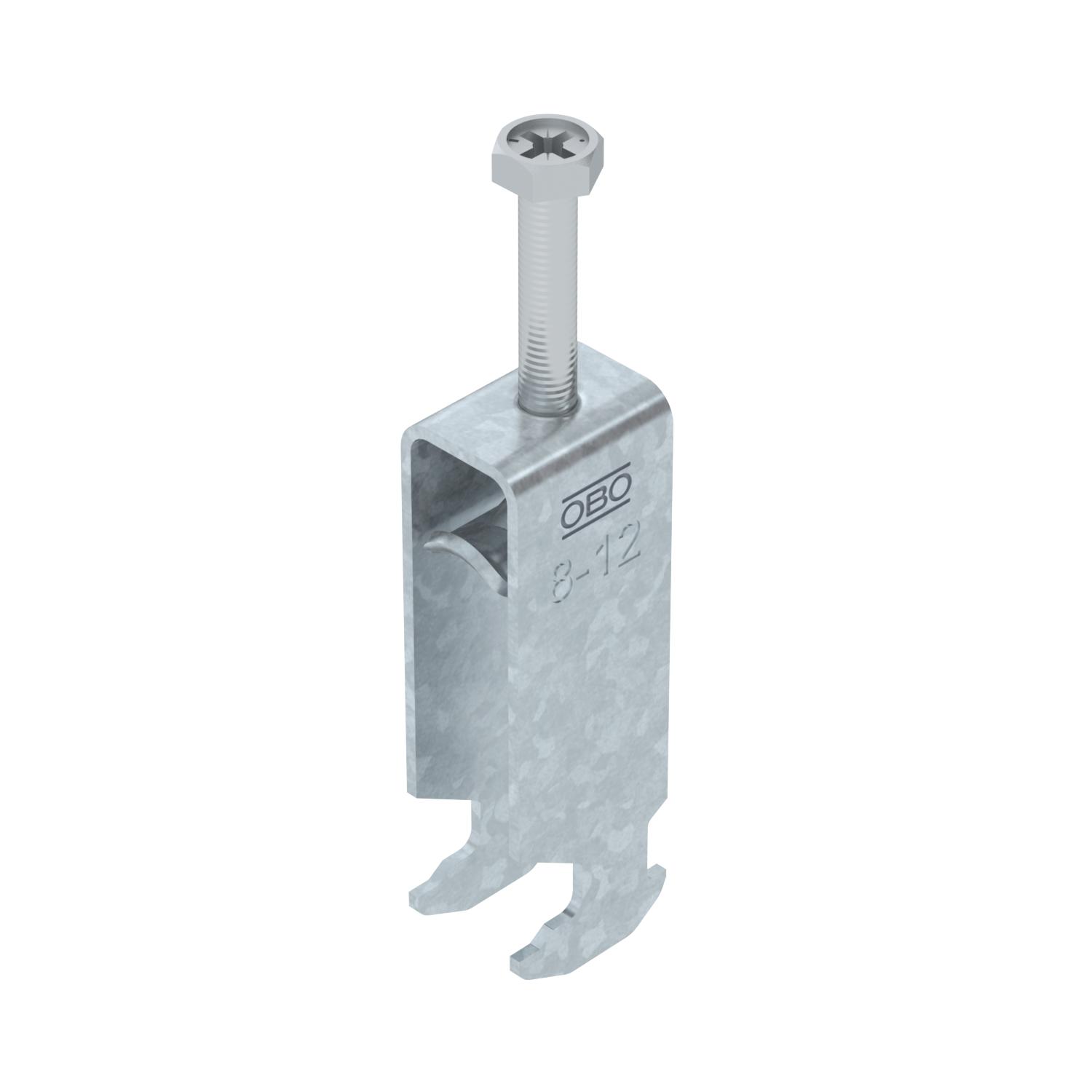

Kengyeles bilincs 2056 H-kivitel, 3 kábel részére, fém nyomóvályú, FT
Rend. szám 1186004 | EAN-kód 4012196848546
- Termékleírás
-
TermékleírásKalapácsfejes kivitelű kengyeles bilincs, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel károsodásától. Függőleges és vízszintes szereléshez 3 kábel részére C-profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavarral a nyomóvályún, univerzális hatlapfejű csavarfejjel SW10, horonnyal és kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott. Váltakozó áramú áramkörökben az induktív melegedés veszélye miatt egyeres kábelek esetén horganyzott kábellétrák és profilsínek alkalmazása nem megengedett.
-
- Műszaki adatok
-
Műszaki adatok
A kábelek/csövek száma 3 Anyag acél D befogási tartomány max. 12 mm D befogási tartomány min. 8 mm ellendarabbal nem Felület merítetten tűzihorganyzott Fém vályúval igen Halogénmentes igen Kiegészítő anyag acél Kiegészítő felület tűzi horganyzott Külső hosszúság 28 mm Lemezvastagság 1,5 mm max. csőátmérőhöz 12 mm Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 17 mm Menet M6 Méret 08-12mm min. csőátmérőhöz 8 mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval nem Nyomóvályú anyaga Acél résszélesség 10 mm ROHS-konform igen Szerelési mód Profilsín termékcsalád 2056 / 2058 Tűzálló kábelrendszerek – igen Méretek

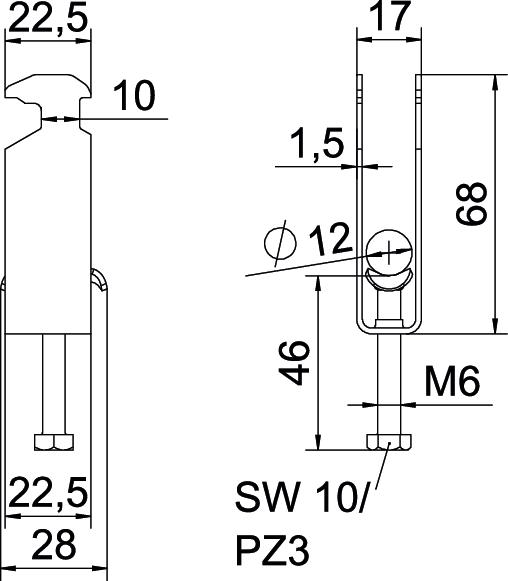

A méret 22,5 mm B méret 17 mm C méret 28 mm G méret (mm) M6 H méret 68 mm Hossz 22,5 mm L méret 46 mm Magasság 68 mm Szélesség 17 mm t méret 1,5 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1203 kg CO2e / 1 Darab CO₂ Footprint (GWP) 0,1203 kg CO₂e Declared Unit Darab Declared Unit Quantity 1 - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.52MB , pdfEU megfelelőségi nyilatkozat BS-H3-M-12 FT / 1186004 , 0.13MB , pdfUK megfelelőségi nyilatkozat BS-H3-M-12 FT / 1186004 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat BS-H3-M-12 FT / 1186004 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BS-H3-M-12 FT / 1186004 , 0.12MB , pdfSzakértői állásfoglalás Funktionserhalt von Abstandschellen und Bügelschellen , 0.97MB , pdfSzerelési útmutató Kengyeles bilincs, H-kivitel, fém , 3.04MB , pdf
