Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, műanyag nyomóvályú, FT 8 | 12 | 3

Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, műanyag nyomóvályú, FT

Rend. szám 1186203 | EAN-kód 4012196846948

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

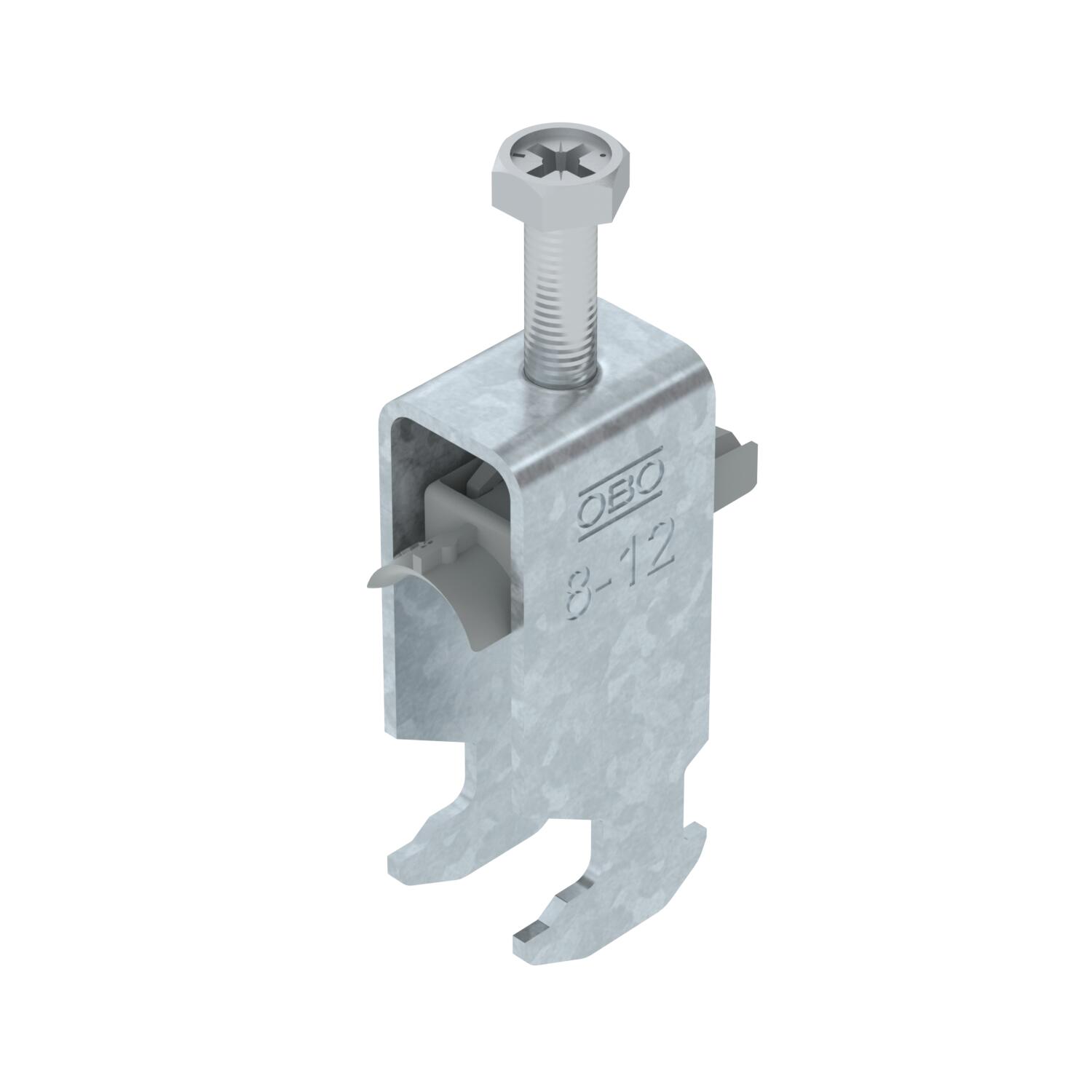

Kengyeles bilincs kalapácsfejes kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 2 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.

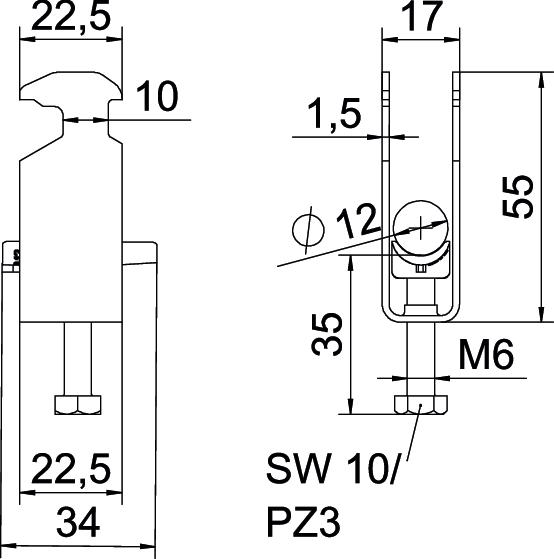

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	2
A méret	22,5 mm
Anyag	acél
B méret	17 mm
C méret	34 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,0987 kg CO₂e / 1 Darab
D befogási tartomány max.	12 mm
D befogási tartomány min.	8 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
G méret (mm)	M6
H méret	55 mm
Halogénmentes	igen
Hossz	22,5 mm
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	34 mm

L méret	47 mm
Lemezvastagság	1,5 mm
Magasság	55 mm
max. csőátmérőhöz	12 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	08-12mm
min. csőátmérőhöz	8 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	igen
Nyomóvályú alapanyaga	Polipropilén
Nyomóvályú anyaga	Műanyag
résszélesség	10 mm
Szélesség	17 mm
Szerelési mód	Profilsín
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	1186203	Darab	50 Darab
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	1186210	Darab	50 Darab
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	1186217	Darab	50 Darab
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	1186223	Darab	50 Darab
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	1186230	Darab	50 Darab
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	1186237	Darab	50 Darab
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	1186243	Darab	50 Darab
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	1186250	Darab	50 Darab
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	1186257	Darab	50 Darab
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	1186263	Darab	50 Darab
