Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, fém nyomóvályú, FT 12 | 16 | 3

Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, fém nyomóvályú, FT

Rend. szám 1186010 | EAN-kód 4012196848560

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

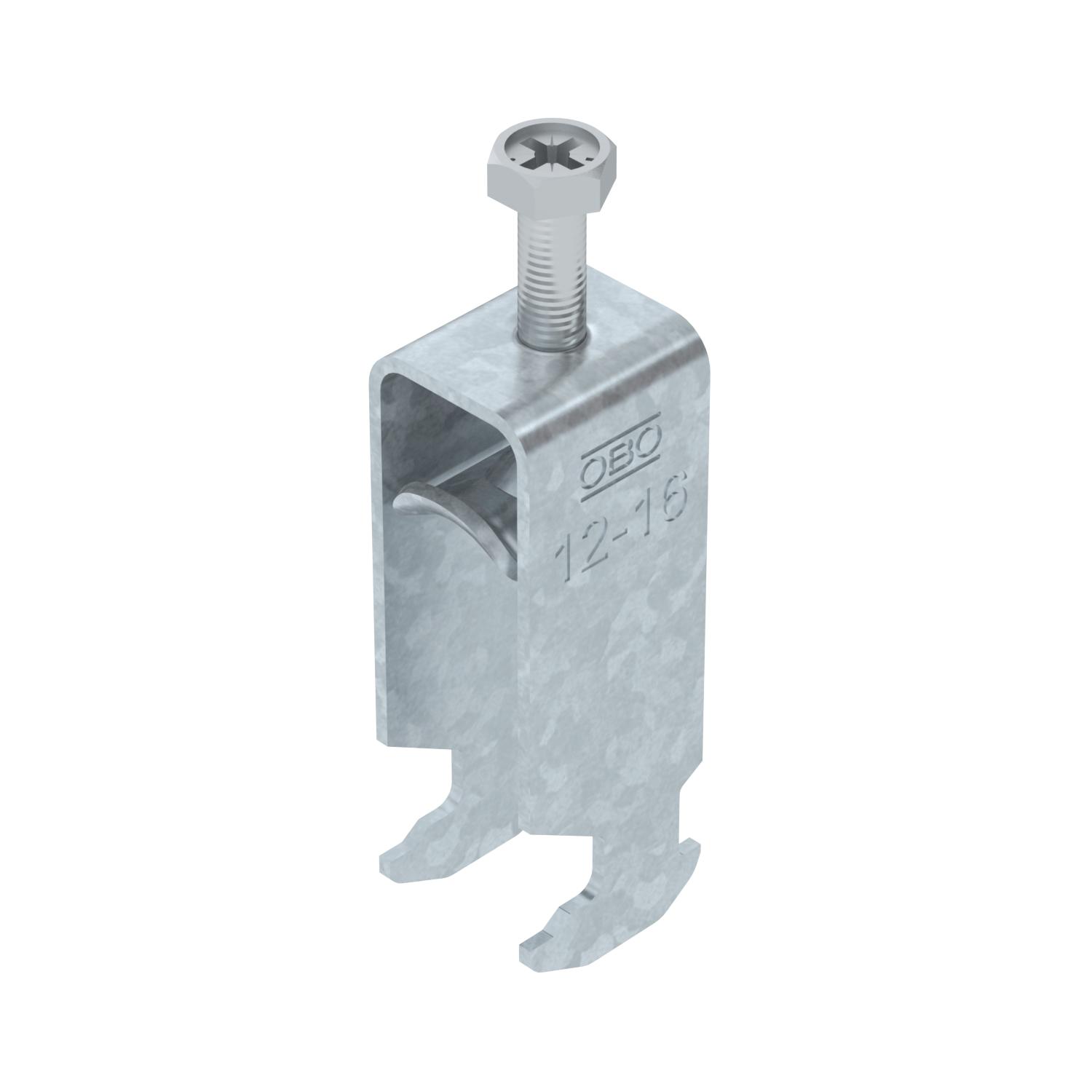

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 2 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	2
Anyag	acél
D befogási tartomány max.	16 mm
D befogási tartomány min.	12 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
Halogénmentes	igen
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	28 mm
Lemezvastagság	1,5 mm

max. csőátmérőhöz	16 mm
Max. Meghúzási nyomaték	3 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	12-16mm
min. csőátmérőhöz	12 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
Nyomóvályú anyaga	Acél
résszélesség	10 mm
Szerelési mód	Profilsín
Tűzálló kábelrendszerek –	igen

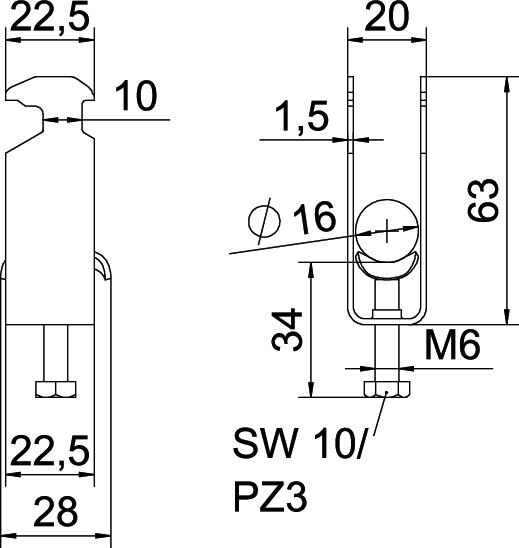

Méretek

A méret	22,5 mm
B méret	20 mm
C méret	28 mm
G méret (mm)	M6
H méret	63 mm

Hossz	22,5 mm
L méret	34 mm
Magasság	63 mm
Szélesség	20 mm
t méret	1,5 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,1208 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,1208 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H2-M-12 FT	8 mm	12 mm	3 Nm	1186003	Darab	50 Darab
BS-H2-M-16 FT	12 mm	16 mm	3 Nm	1186010	Darab	50 Darab
BS-H2-M-22 FT	16 mm	22 mm	3 Nm	1186017	Darab	50 Darab
BS-H2-M-28 FT	22 mm	28 mm	3 Nm	1186023	Darab	50 Darab
BS-H2-M-34 FT	28 mm	34 mm	3 Nm	1186030	Darab	50 Darab
BS-H2-M-40 FT	34 mm	40 mm	3 Nm	1186037	Darab	50 Darab
BS-H2-M-46 FT	40 mm	46 mm	5 Nm	1186043	Darab	50 Darab
BS-H2-M-52 FT	46 mm	52 mm	5 Nm	1186050	Darab	50 Darab
BS-H2-M-58 FT	52 mm	58 mm	5 Nm	1186057	Darab	50 Darab
BS-H2-M-64 FT	58 mm	64 mm	5 Nm	1186063	Darab	50 Darab
