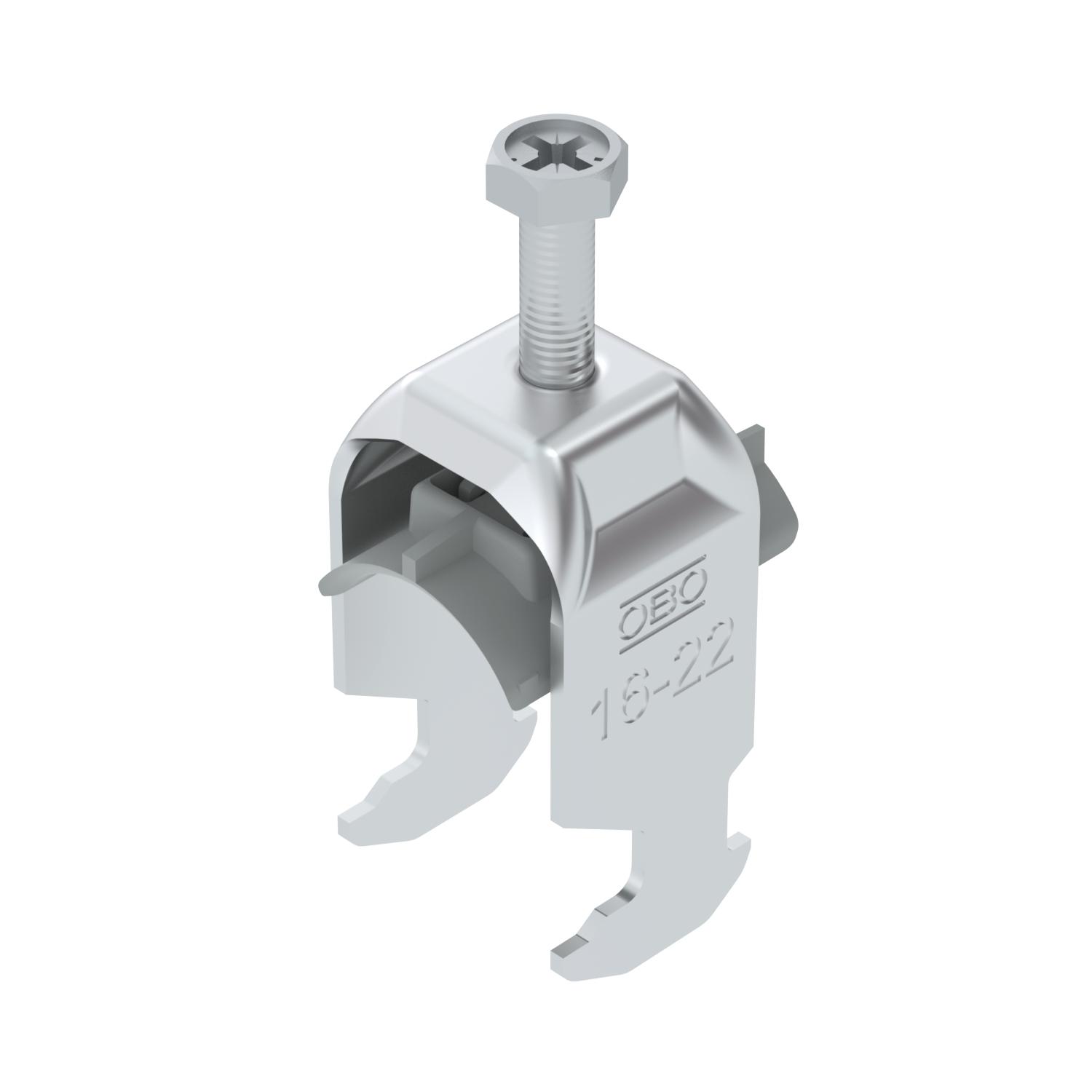

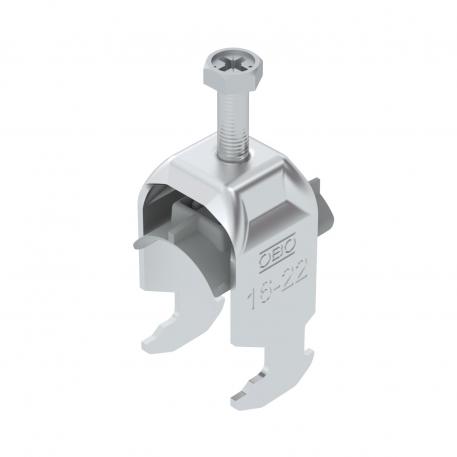

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, műanyag nyomóvályú, AI 16 | 22 | 2

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, műanyag nyomóvályú, AI

Rend. szám 1186416 | EAN-kód 4012196848195

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték	2 Nm

Termékleírás

Termékleírás

Kengyeles bilincs kalapácsfejes kivitel, polipropilén műanyag nyomóvályúval. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott.

Műszaki adatok

Műszaki adatok

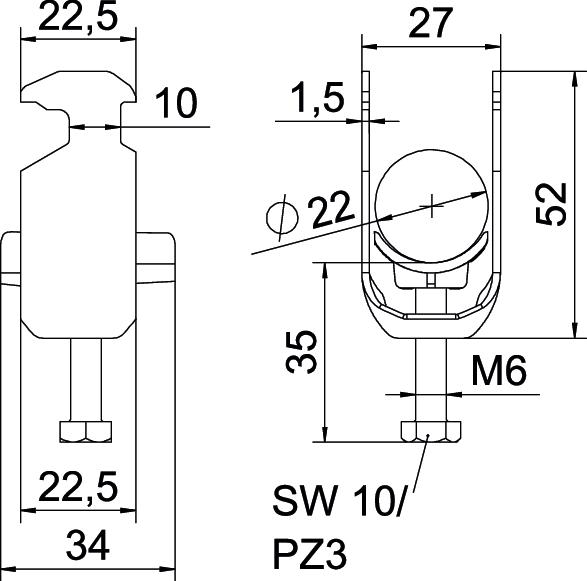

A kábelek/csövek száma	1
A méret	22,5 mm
Anyag	Alumínium
B méret	27 mm
C méret	34 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig	0,195 kg CO₂e / 1 Darab
D befogási tartomány max.	22 mm
D befogási tartomány min.	16 mm
ellendarabbal	nem
G méret (mm)	M6
H méret	52 mm
Halogénmentes	igen
hossz	22,5 mm
Kiegészítő anyag	Alumínium
Kiegészítő felület	unbehandelt
Külső hosszúság	34 mm
L méret	35 mm

lemezvastagság	1,5 mm
Magasság	52 mm
max. csőátmérőhöz	22 mm
Max. Meghúzási nyomaték	2 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M6
Méret	16-22mm
min. csőátmérőhöz	16 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	igen
Nyomóvályú alapanyaga	Polipropilén
Nyomóvályú anyaga	Műanyag
résszélesség	10 mm
szélesség	27 mm
Szerelési mód	Profilsín
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Darab	100 Darab
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Darab	100 Darab
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Darab	100 Darab
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Darab	100 Darab
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Darab	100 Darab
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Darab	100 Darab
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Darab	100 Darab
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Darab	100 Darab
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Darab	50 Darab
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Darab	50 Darab
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Darab	50 Darab
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Darab	25 Darab
