Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT 76 | 82 | 5

Kengyeles bilincs 2056 H-kivitel, 1 kábel részére, fém nyomóvályú, FT

Rend. szám 1186082 | EAN-kód 4012196848812

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték

Termékleírás

Termékleírás

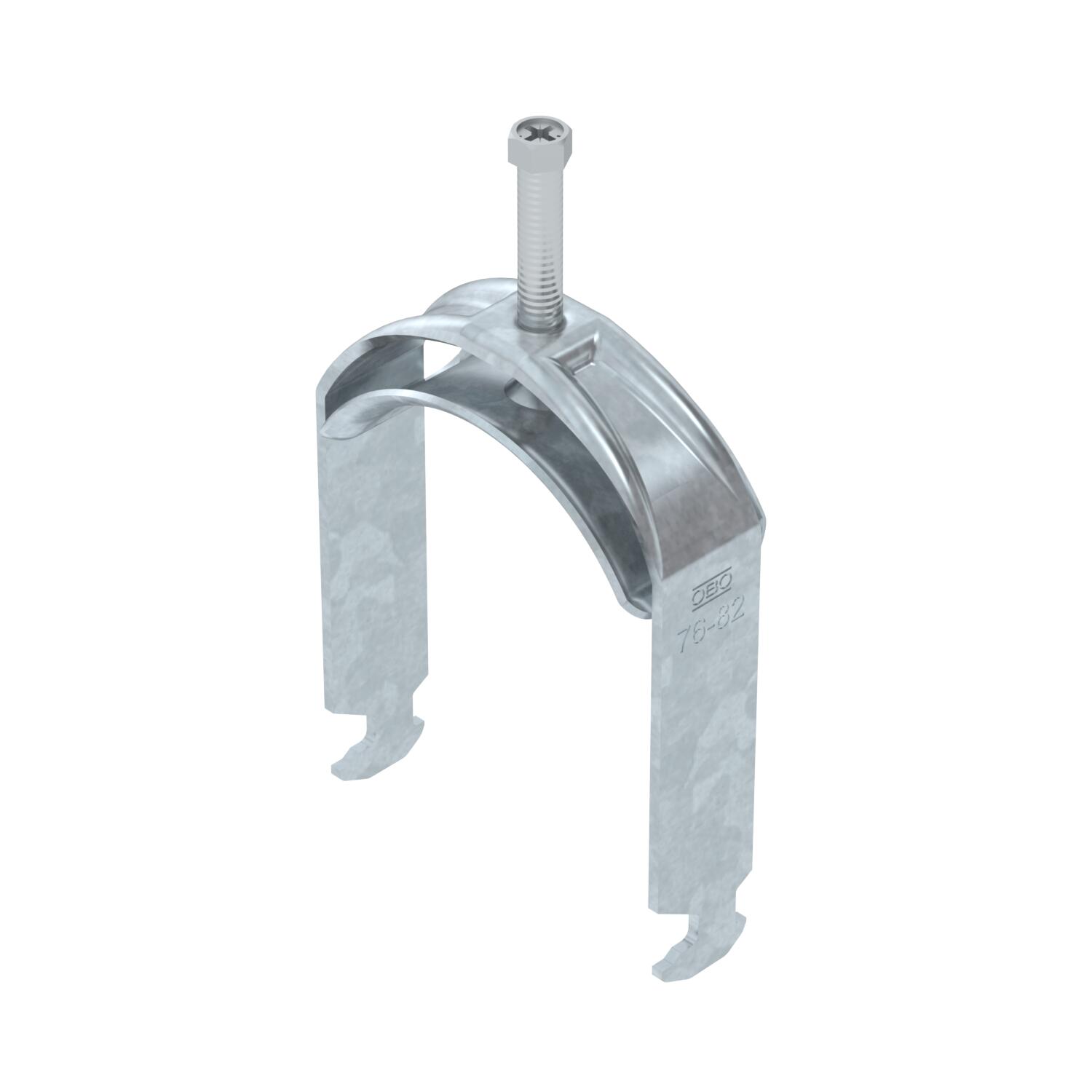

Kengyeles bilincs kalapácsfejes kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére C profilsínen. Résszélesség 16 - 17 mm. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Az ellendarabot külön kell megrendelni.

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1
Anyag	acél
D befogási tartomány max.	82 mm
D befogási tartomány min.	76 mm
ellendarabbal	nem
Felület	merítetten tűzihorganyzott
Fém vályúval	igen
Halogénmentes	igen
Kiegészítő anyag	acél
Kiegészítő felület	tűzi horganyzott
Külső hosszúság	37 mm
Lemezvastagság	2,5 mm

max. csőátmérőhöz	82 mm
Max. Meghúzási nyomaték	5 Nm
max. résszélességű sínekhez (közzel)	17 mm
Menet	M8
Méret	76-82mm
min. csőátmérőhöz	76 mm
min. résszélességű sínekhez (közzel)	16 mm
Műanyag vályúval	nem
Nyomóvályú anyaga	Acél
résszélesség	10 mm
Szerelési mód	Profilsín
Tűzálló kábelrendszerek –	igen

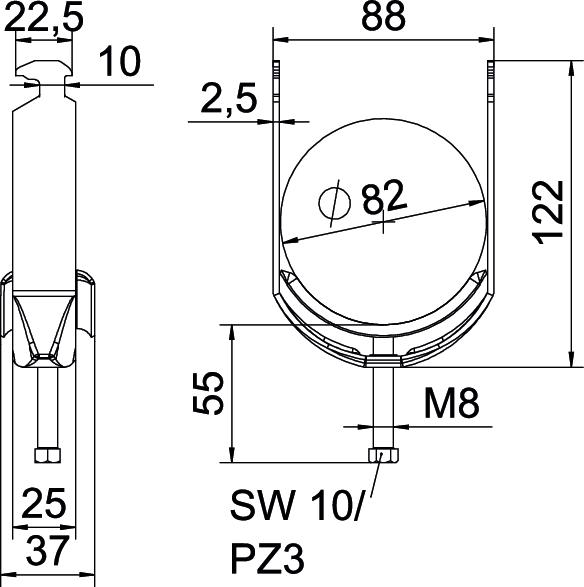

Méretek

A méret	25 mm
B méret	88 mm
C méret	37 mm
G méret (mm)	M8
H méret	122 mm

Hossz	25 mm
L méret	55 mm
Magasság	122 mm
Szélesség	88 mm
t méret	2,5 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,5519 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	0,5519 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Darab	100 Darab
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Darab	100 Darab
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Darab	100 Darab
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Darab	100 Darab
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Darab	100 Darab
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Darab	100 Darab
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Darab	100 Darab
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Darab	100 Darab
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Darab	100 Darab
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Darab	100 Darab
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Darab	50 Darab
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Darab	25 Darab
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Darab	25 Darab
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Darab	25 Darab
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Darab	25 Darab
