Kengyeles bilincs 2056, F-kivitel, 3 kábel részére, fém nyomóvályú, FT

Rend. szám 1188221 | EAN-kód 4012197405250

3 Nm
Termékleírás
Termékleírás

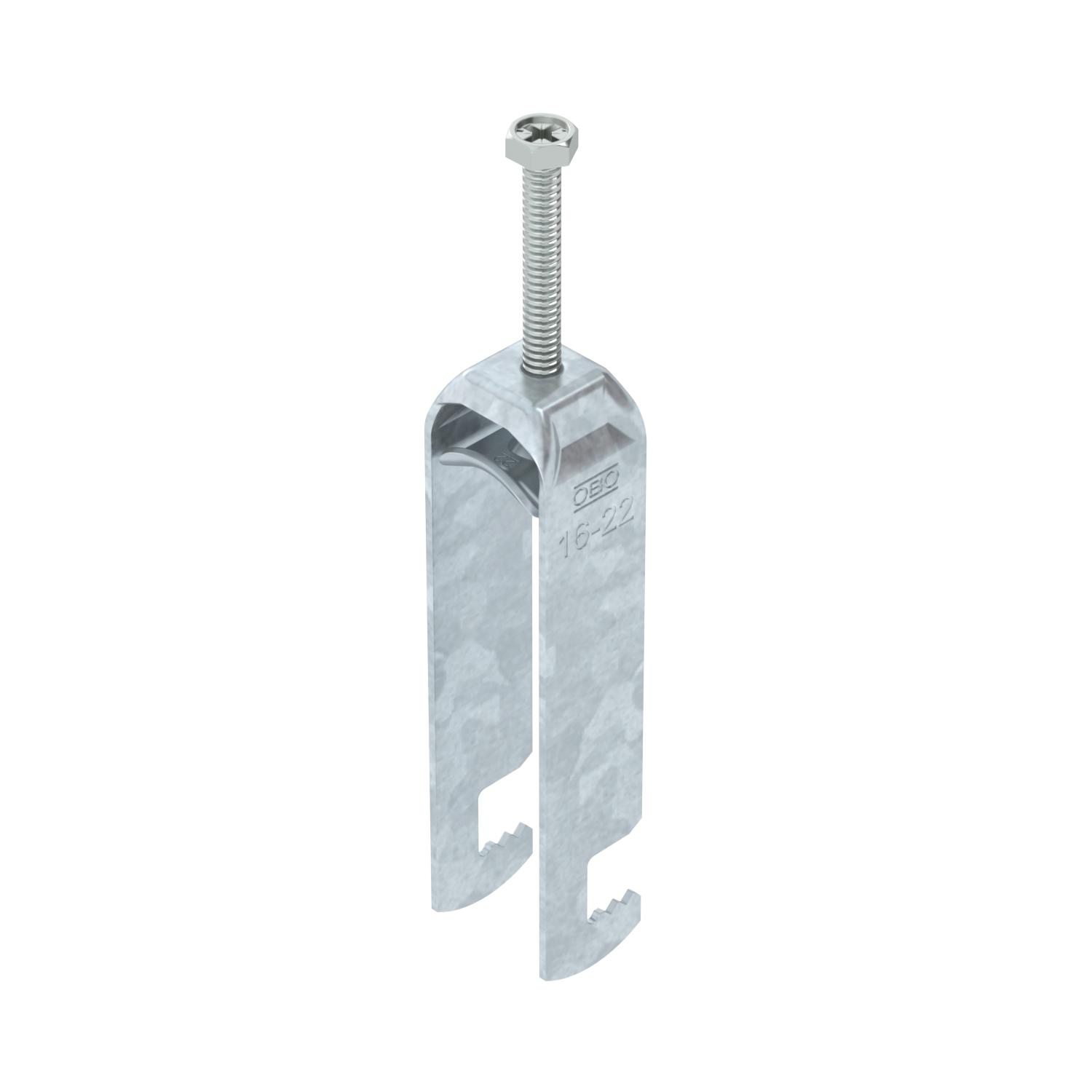

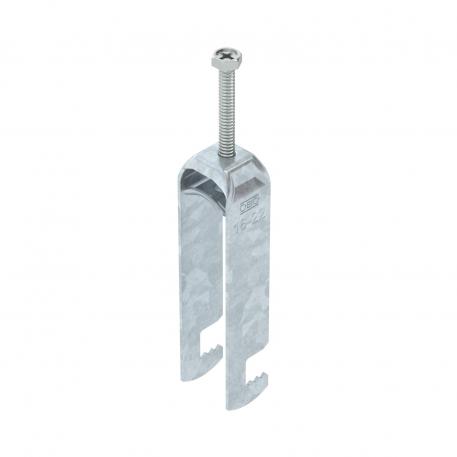

Kengyeles bilincs, F-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel károsodásától. Függőleges és vízszintes szereléshez 3 kábel részére, laposvashoz. Egymenetes csavarral a nyomóvályún, univerzális hatlapfejű csavarfejjel SW10, horonnyal és kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. A kábeleket kettes nyomóvályúval el kell választani egymástól. Ellendarab használata ajánlott.
  • halogénmentes; klór, fluor és bróm nélkül
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • Laposacél
  • U-acél
  • Kengyeles bilincs lapos- és U-vashoz, 4-12 mm

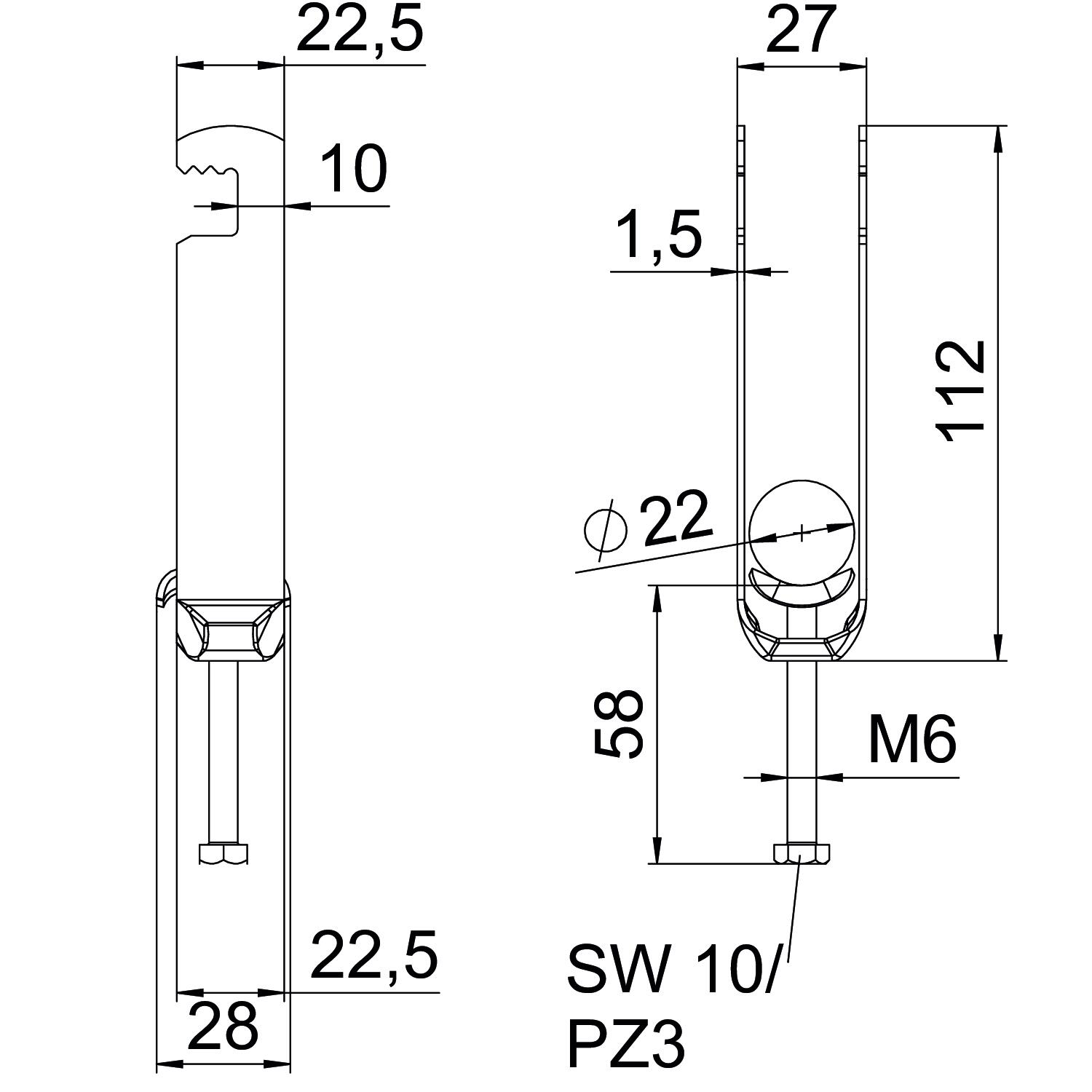

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma 3
A méret 22,5 mm
Anyag acél
B méret 27 mm
C méret 28 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig 0,2219 kg CO₂e / 1 Darab
D befogási tartomány max. 22 mm
D befogási tartomány min. 16 mm
Felület merítetten tűzihorganyzott
Fém vályúval igen
G méret (mm) M6
H méret 112 mm
Halogénmentes igen
hossz 22,5 mm
Kiegészítő anyag acél
Kiegészítő felület tűzi horganyzott
Külső hosszúság 28 mm
L méret 58 mm
lemezvastagság 1,5 mm
Magasság 112 mm
max. csőátmérőhöz 22 mm
Max. Meghúzási nyomaték 3 Nm
Menet M6
Méret 16-22mm
min. csőátmérőhöz 16 mm
résszélesség 10 mm
szélesség 27 mm
Szerelési mód lapos profil
t méret 1,5 mm
Minden típus

Minden típus

Típus D befogási tartomány min. D befogási tartomány max. Max. Meghúzási nyomaték Rend. szám Mennyiség Legkisebb eladási egység
BS-F3-M-12 FT 8 mm 12 mm 3 Nm 1188215
50 Darab
BS-F3-M-16 FT 12 mm 16 mm 3 Nm 1188218
50 Darab
BS-F3-M-22 FT 16 mm 22 mm 3 Nm 1188221
50 Darab
BS-F3-M-28 FT 22 mm 28 mm 3 Nm 1188224
50 Darab
