Kengyeles bilincs 2056 F-kivitel, 1 kábel részére, fém nyomóvályú, A2 12 | 16 | 3

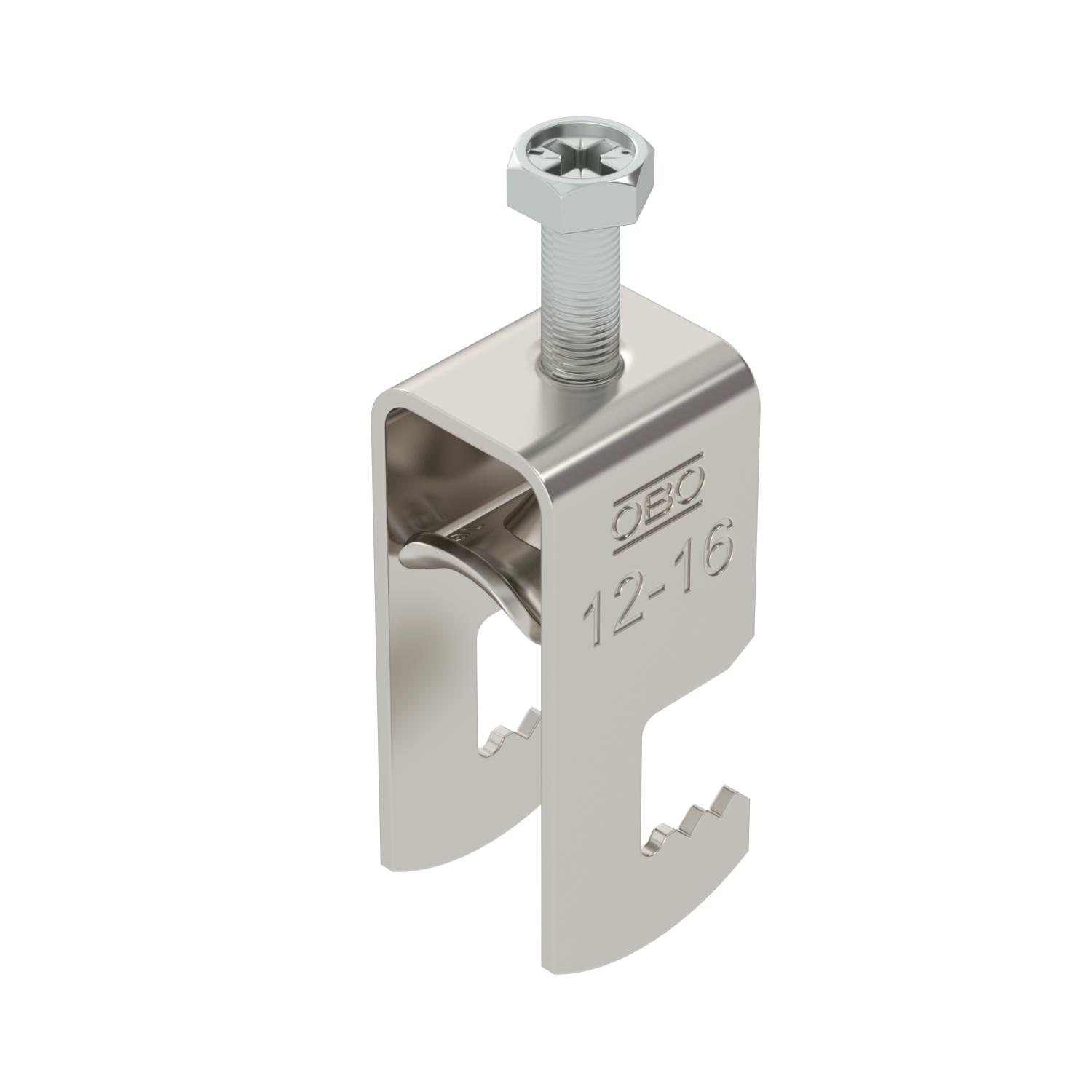

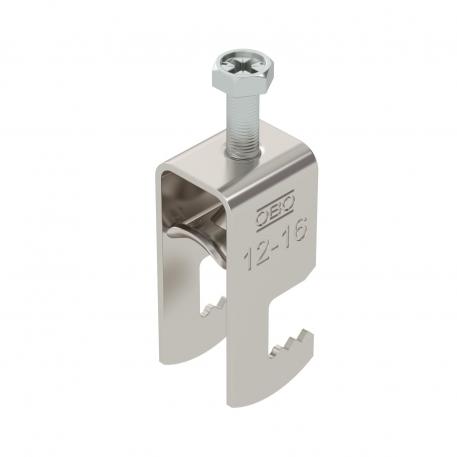

Kengyeles bilincs 2056 F-kivitel, 1 kábel részére, fém nyomóvályú, A2

Rend. szám 1187508 | EAN-kód 4012196853724

Rend. szám / Típus

D befogási tartomány min.

D befogási tartomány max.

Max. Meghúzási nyomaték	3 Nm

Termékleírás

Termékleírás

Kengyeles bilincs F-kivitel, a fém nyomóvályú legömbölyített peremmel rendelkezik, így nem kell tartani a kábel sérülésétől. Függőleges és vízszintes szereléshez 1 kábel részére, laposvashoz. Egymenetes csavar a nyomóvályún, univerzális hatlapfejű csavarfej SW10/PZ3 kereszthoronnyal. Kültéri és beltéri szereléshez alkalmas. Ellendarab használata ajánlott. 4-12 mm anyagvastagsághoz.

Műszaki adatok

Műszaki adatok

A kábelek/csövek száma	1

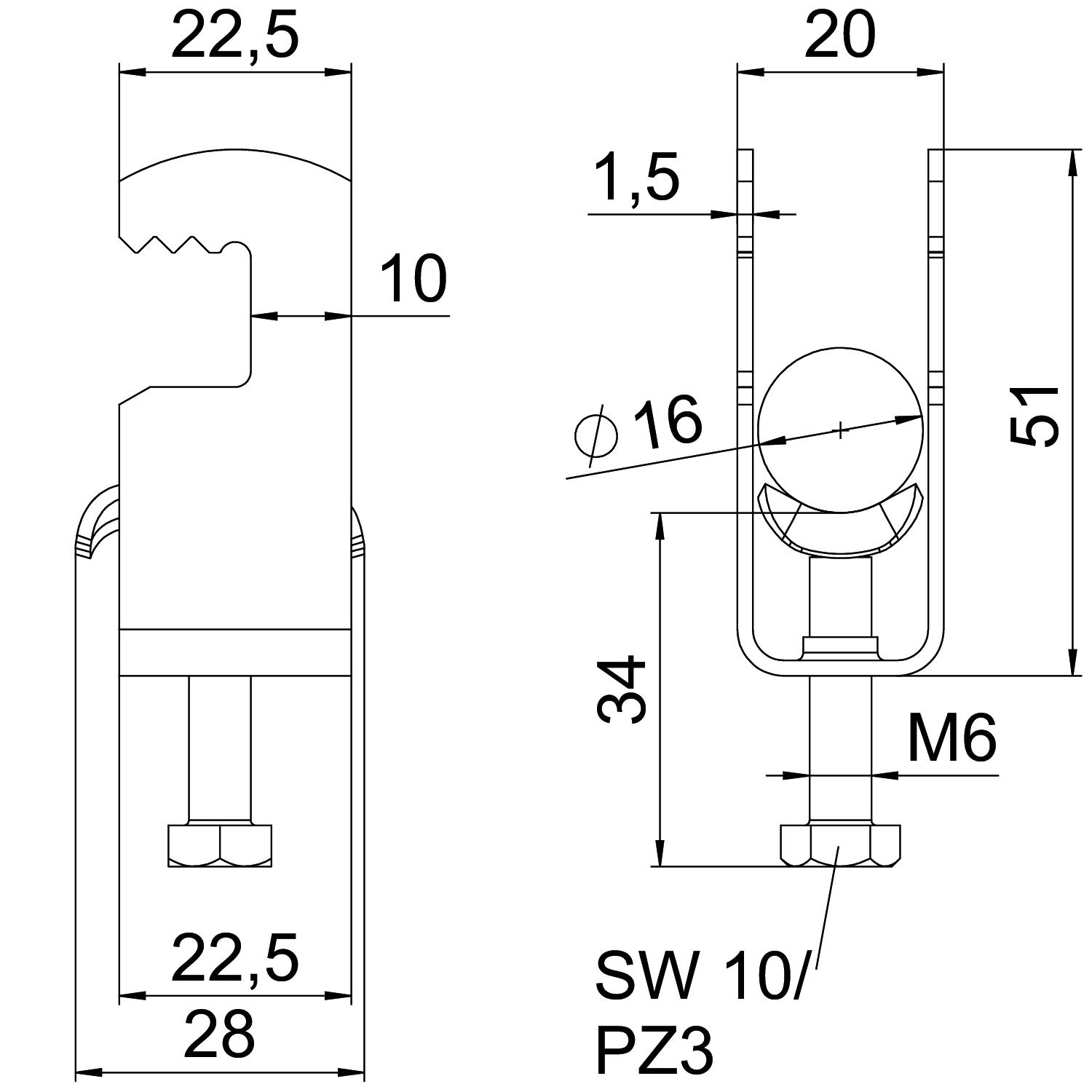

A méret	22,5 mm
Anyag	rozsdamentes acél, 1.4301
B méret	20 mm
C méret	28 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,2841 kg CO₂e / 1 Darab
D befogási tartomány max.	16 mm
D befogási tartomány min.	12 mm
ellendarabbal	nem
Felület	felületkezelés nélkül, utókezelt
Fém vályúval	igen
G méret (mm)	M6
H méret	51 mm
Halogénmentes	igen
Hossz	22,5 mm
Kiegészítő anyag	Rostfreier Stahl

Kiegészítő felület	unbehandelt
Külső hosszúság	28 mm
L méret	34 mm
Lemezvastagság	1,5 mm
Magasság	51 mm
max. csőátmérőhöz	16 mm
Max. Meghúzási nyomaték	3 Nm
Menet	M6
Méret	12-16mm
min. csőátmérőhöz	12 mm
Nyomóvályú alapanyaga	Rozsdamentes acél 304 (1.4301)
Nyomóvályú anyaga	rozsdamentes acél
résszélesség	10 mm
Szélesség	20 mm
Szerelési mód	lapos profil
t méret	1,5 mm

Minden típus

Minden típus

Típus	D befogási tartomány min.	D befogási tartomány max.	Max. Meghúzási nyomaték	Rend. szám	Mennyiség	Legkisebb eladási egység
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Darab	100 Darab
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Darab	100 Darab
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Darab	100 Darab
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Darab	100 Darab
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Darab	100 Darab
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Darab	100 Darab
