Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 1186403 / Kengyeles bilincs 2056 H-kivitel, 2 kábel részére, műanyag nyomóvályú, AI
Kengyeles bilincs, 2 kábel részére, műanyag nyomóvályú, ALU
Rend. szám 1183389 | EAN-kód 4012195435495
- Termékleírás
-
TermékleírásMinden 16-17 mm-es résszélességű C profilsínhez alkalmazható;
bilincs és a csavar alumínium (AlMg3), a nyomóvályú polipropilén, halogénmentes, világosszürke (RAL 7035).
(Fém nyomóvályú megrendelhető).
A 2056/ALU típusú kengyeles bilincsek egy kábeles kivitelben alkalmasak a VDE 0298-1 előírásai szerint háromfázisú hálózatokban használt egyerű kábelek egyedi rögzítésére, mivel itt örvényáramok szempontjából kritikus, zárt vaskör nincs. Azonban figyelembe kell venni, hogy az alumínium kengyeles bilincsek mechanikai szilárdsága zárlat esetén kisebb , vagyis hosszirányban a lehető legsűrűbb bilincstávolságra van szükség, oldalirányban pedig kellő távolságot kell tartani a kábelek között.
-
- Műszaki adatok
-
Műszaki adatok

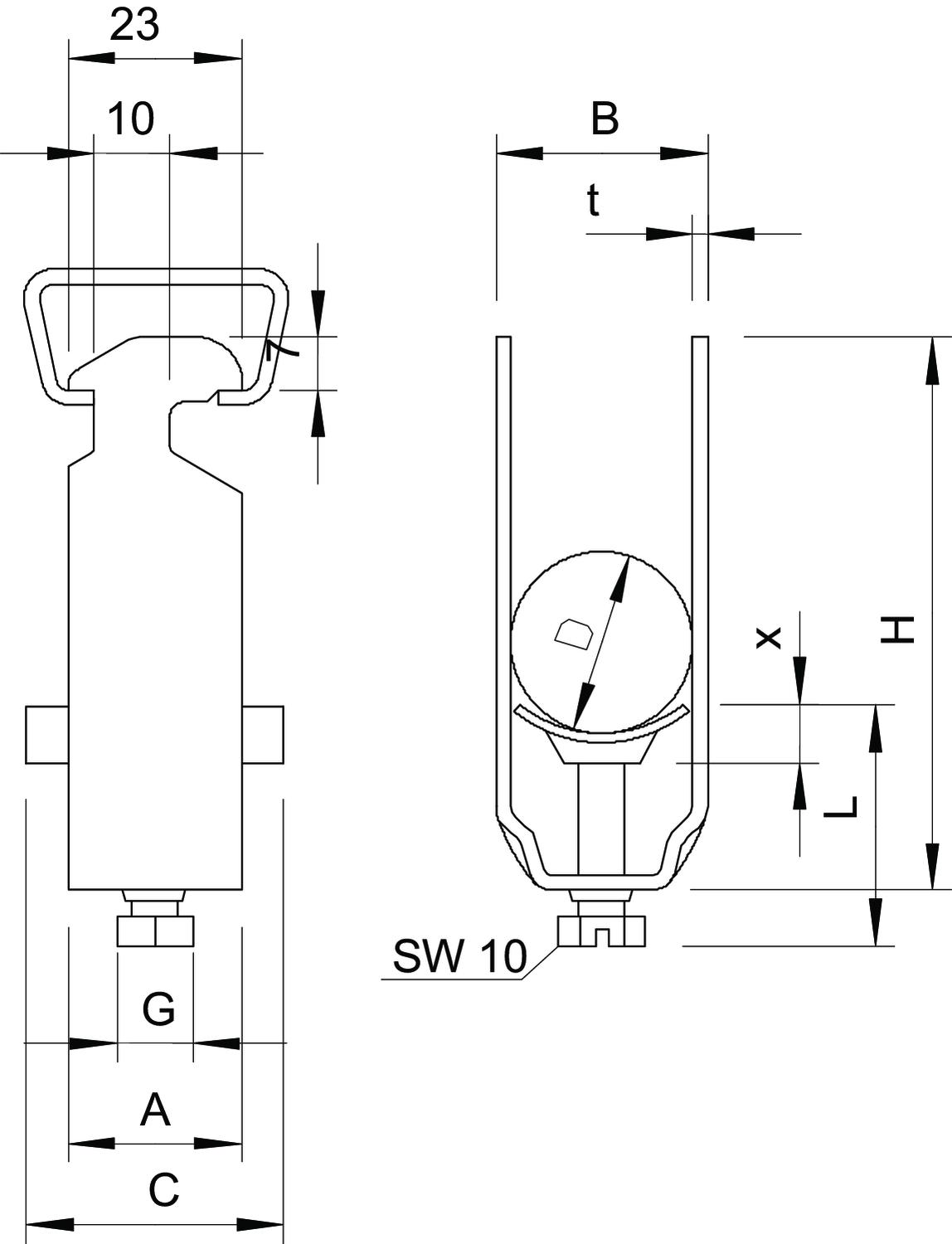

A kábelek/csövek száma 2 A méret 23 mm Anyag alumínium B méret 16 mm C méret 34 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 0,2072 kg CO₂e / 1 Darab D befogási tartomány max. 12 mm D befogási tartomány min. 8 mm ellendarabbal nem Fém vályúval nem G méret (mm) M6 H méret 52 mm Halogénmentes igen Kiegészítő anyag Alumínium Kiegészítő felület unbehandelt L méret 34 mm Max. Meghúzási nyomaték 2 Nm max. résszélességű sínekhez (közzel) 17 mm Méret 8-12mm min. résszélességű sínekhez (közzel) 16 mm Műanyag vályúval igen Nyomóvályú alapanyaga Polipropilén Nyomóvályú anyaga Műanyag Szerelési mód Profilsín t méret 1,5 mm Ütésálló nem x méret 4,5 mm - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.52MB , pdfEU megfelelőségi nyilatkozat 2056 2 12 ALU / 1183389 , 0.12MB , pdfREACH Megfelelőségi nyilatkozat 2056 2 12 ALU / 1183389 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat 2056 2 12 ALU / 1183389 , 0.12MB , pdf
