Kábeltálca, SKSU 60 FS 3000 | 400 | 1,5 | nem | acél | szalaghorganyzott

Kábeltálca, SKSU 60 FS

Rend. szám 6063950 | EAN-kód 4012195060413

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

SKSU 60 = nehéz kivitelű, perforálás nélküli kábeltálca rendszer 60 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

A kábeltálca oldallemezének végein, az összekötők szereléséhez szükséges hosszanti perforálás biztosított. A tálcák toldásához szükséges RLVK 60 típusú összekötőket minden esetben külön kell megrendelni.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	400 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	14,3567 kg CO2e / 1 Méter
Fedéllel	nem
Felület	szalaghorganyzott
Hasznos keresztmetszet	238 cm²
Hasznos keresztmetszet	23800 mm²
Hossz	3000 mm
Hossz	10 ft
Lemezvastagság	1,5 mm
lemezvastagság	0,06 in
Magasság	2 in
Magasság	60 mm
Méret	60 x 400
Méret	60x400x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	nem
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	400 mm
Szélesség	16 in
Szerelőfurat az alján	nem
Szín	cink
Támaszköz 1,5 m	2,6 kN/m
Támaszköz 2,0 m	1,9 kN/m
Támaszköz 2,5 m	1,1 kN/m
Támaszköz 3,0 m	0,55 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

SKSU 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSU 610 FS	3000 mm	100 mm	1,5 mm	nem	acél	szalaghorganyzott	6063234	m	3 m
SKSU 620 FS	3000 mm	200 mm	1,5 mm	nem	acél	szalaghorganyzott	6063236	m	3 m
SKSU 630 FS	3000 mm	300 mm	1,5 mm	nem	acél	szalaghorganyzott	6063238	m	3 m
SKSU 650 FS	3000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6063241	m	3 m
SKSU 660 FS	3000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6063276	m	3 m
SKSU 640 FS	3000 mm	400 mm	1,5 mm	nem	acél	szalaghorganyzott	6063950	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 FS	6067093	Darab	10 Darab
Toldásponti takarólemez	SSLB 400 FS	7070221	Darab	20 Darab

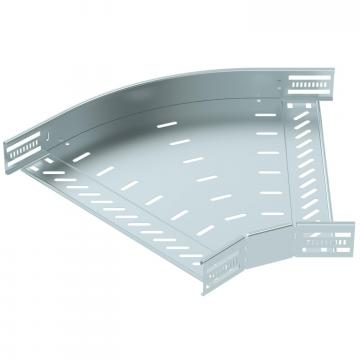

45°-os sarokidom, 60 FS	RB 45 640 FS	6036108	Darab	1 Darab

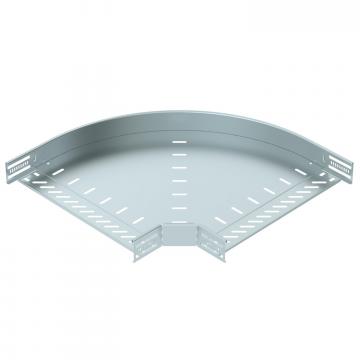

90°-os sarokidom 60 FS	RB 90 640 FS	6036568	Darab	1 Darab

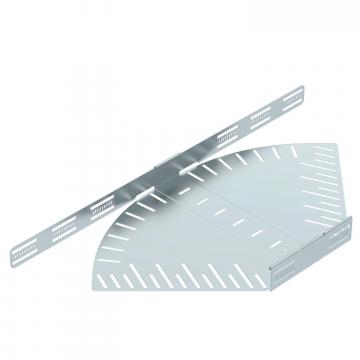

állítható sarokidom 60 FS	RB W 640 FS	6037108	Darab	1 Darab

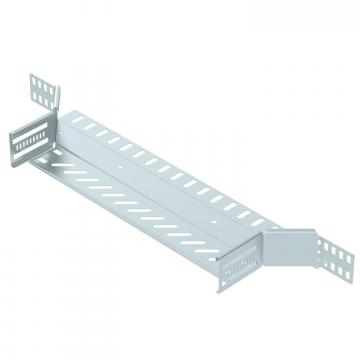

Beépíthető leágazóidom, 60 FS	RAA 640 FS	6042119	Darab	1 Darab

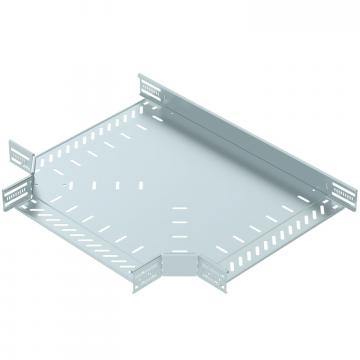

T-idom, 60 FS	RT 640 FS	6038108	Darab	1 Darab

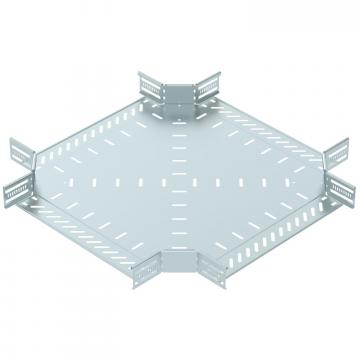

keresztidom 60 FS	RK 640 FS	7027317	Darab	1 Darab
Fedél forgóretesszel	DRL 400 FS	6052401	m	3 m
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
90°-os sarokidom, 60 FS	RB 90 640 FS	7001290	Darab	1 Darab
