Kábeltálca, SKSU 110 FT 3000 | 100 | 1,5 | nem | acél | merítetten tűzihorganyzott

Kábeltálca, SKSU 110 FT

Rend. szám 6064795 | EAN-kód 4012196397754

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

SKSU 110 = nehéz kivitelű, perforálás nélküli kábeltálca rendszer 110 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

A kábeltálca oldallemezének végein, az összekötők szereléséhez szükséges hosszanti perforálás biztosított. A tálcák toldásához szükséges RLVK 60 típusú összekötőket minden esetben külön kell megrendelni.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	10800 mm²
Hasznos keresztmetszet	108 cm²
Lemezvastagság	1,5 mm
lemezvastagság	0,06 in
Méret	110 x 100
Méret	110x100x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	nem
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szerelőfurat az alján	nem
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

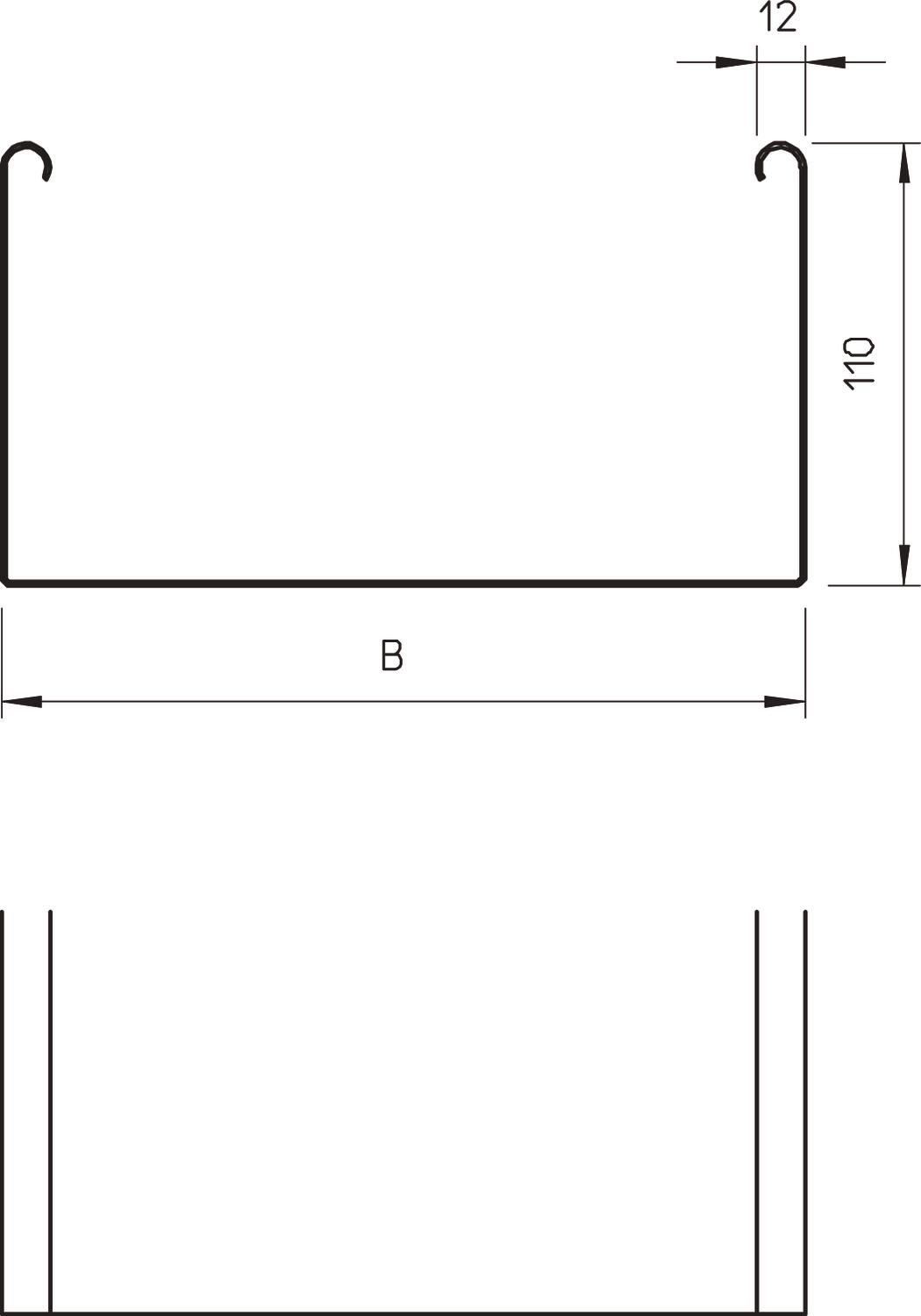

Méretek

B méret	100 mm
Hossz	10 ft
Hossz	3000 mm
Magasság	110 mm

Magasság	4 in
Szélesség	100 mm
Szélesség	4 in

Terhelések

Támaszköz 1,5 m	3 kN/m
Támaszköz 2,0 m	2,4 kN/m
Támaszköz 2,5 m	1,76 kN/m

Támaszköz 3,0 m	1,2 kN/m
Támaszköz 3,5 m	0,84 kN/m
Támaszköz 4,0 m	0,8 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,9563 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	8,9563 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

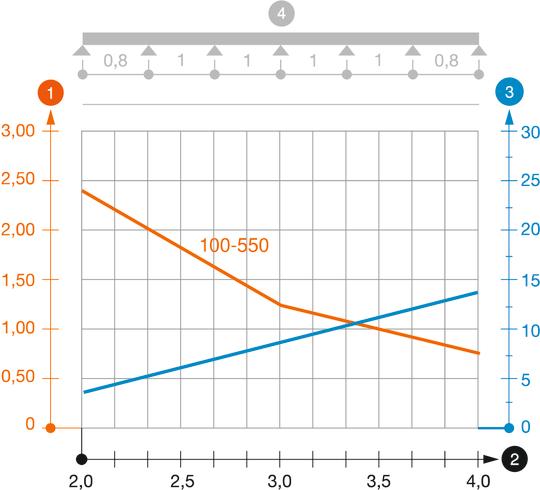

SKSU 110 típusú kábeltálca terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSU 110 FT	3000 mm	100 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6064795	m	3 m

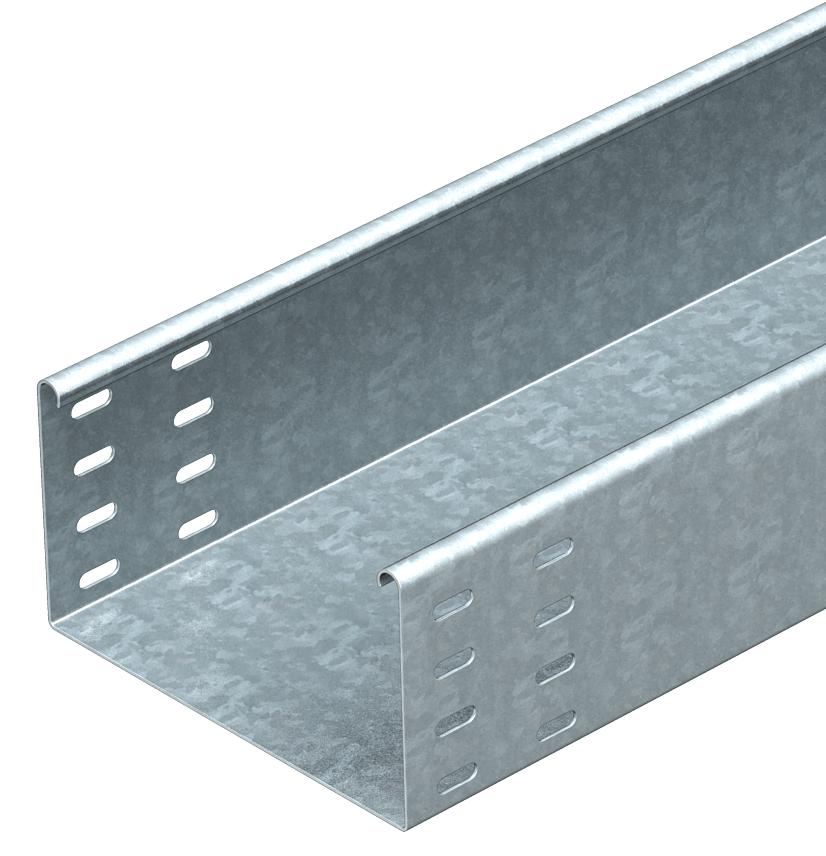

SKSU 120 FT	3000 mm	200 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6064833	m	3 m

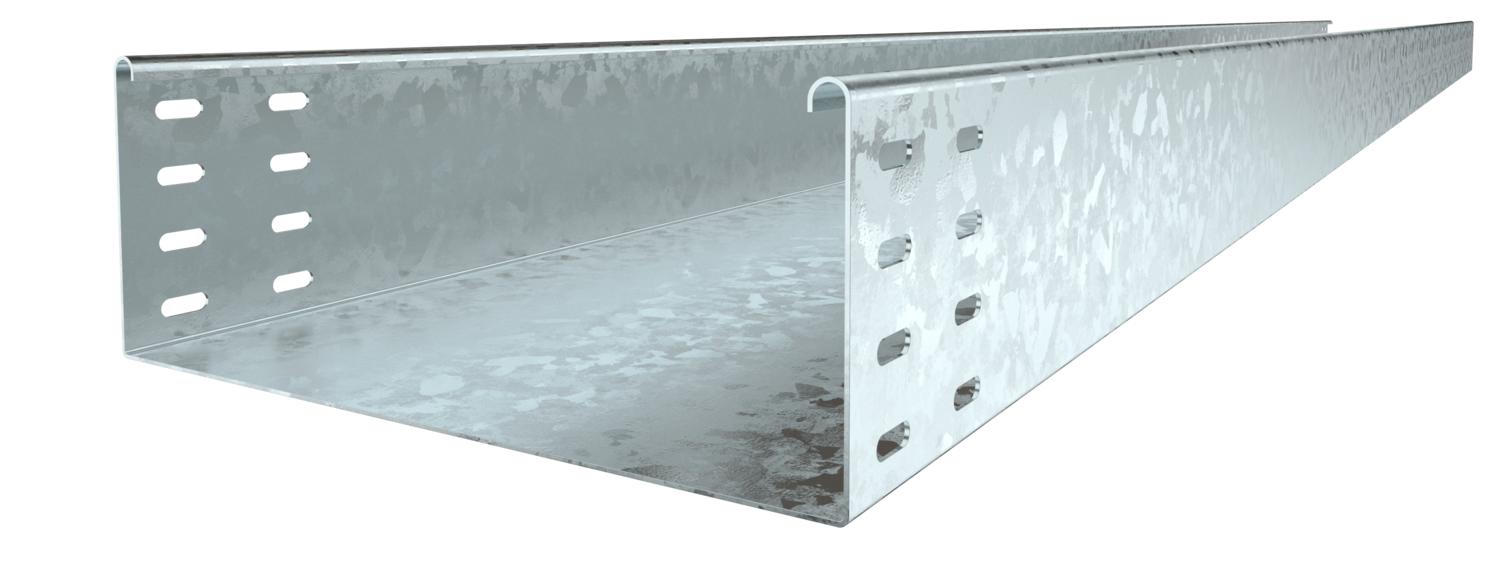

SKSU 130 FT	3000 mm	300 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6064965	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti és sarokösszekötő, 110 FT	RLVL 110 FT	6067913	Darab	10 Darab
Toldásponti takarólemez	SSLB 100 DD	7070306	Darab	20 Darab
Fedél forgóretesszel	DRL 100 FT	6051340	m	3 m

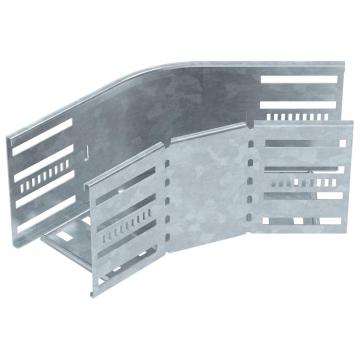

45°-os sarokidom 110 FT	RB 45 110 FT	6036330	Darab	1 Darab

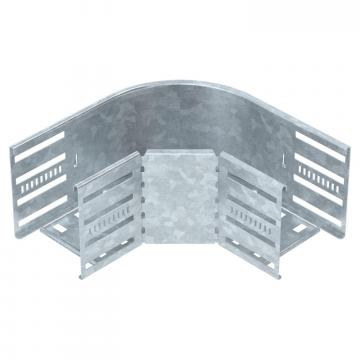

90°-os sarokidom 110 FT	RB 90 110 FT	6036830	Darab	1 Darab

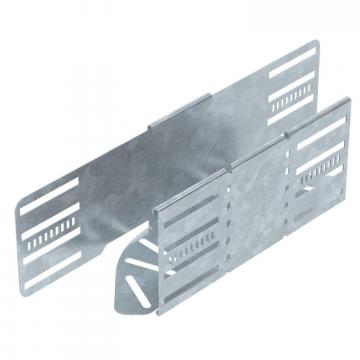

állítható sarokidom 110 FT	RB W 110 FT	6037320	Darab	1 Darab

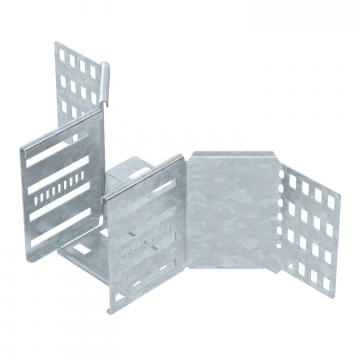

beépíthető leágazóidom 110 FT	RAA 110 FT	6042251	Darab	1 Darab

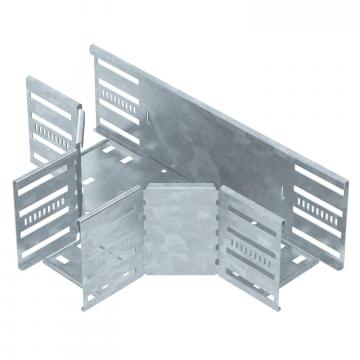

T-leágazóidom 110 FT	RT 110 FT	6038320	Darab	1 Darab

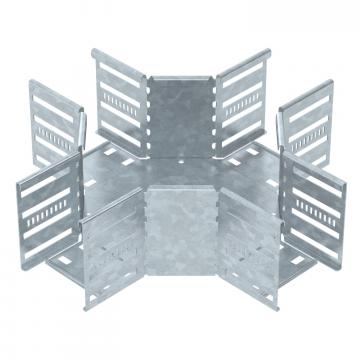

keresztidom 110 FT	RK 110 FT	7027451	Darab	1 Darab
Fedél forgóretesszel	DRL 100 DD	6052703	m	3 m
Válaszfal, 110 DD	TSG 110 DD	6062335	m	3 m
