Megjegyzés: Ez a cikkszám megszűnt. Az új cikkszám itt található: 6059848 / Kábeltálca SKS-Magic® 110, perforálás nélkül, FS

Kábeltálca, SKSU 110 FS 3000 | 550 | 1,5 | nem | acél | szalaghorganyzott

Kábeltálca, SKSU 110 FS

Rend. szám 6063500 | EAN-kód 4012195038702

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

SKSU 110 = nehéz kivitelű, perforálás nélküli kábeltálca rendszer 110 mm oldalmagassággal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

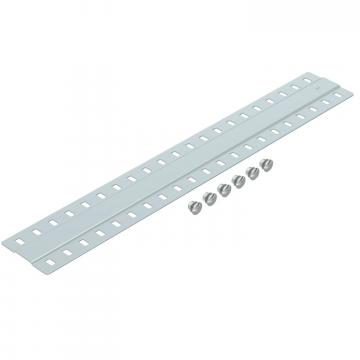

A kábeltálca oldallemezének végein, az összekötők szereléséhez szükséges hosszanti perforálás biztosított. A tálcák toldásához szükséges RLVK 60 típusú összekötőket minden esetben külön kell megrendelni.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	550 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	39,504 kg CO₂e / 1 Méter
Fedéllel	nem
Felület	szalaghorganyzott
Hasznos keresztmetszet	60300 mm²
Hasznos keresztmetszet	603 cm²
Hossz	3000 mm
Hossz	10 ft
lemezvastagság	0,06 in
Lemezvastagság	1,5 mm
Magasság	110 mm
Magasság	4 in
Méret	110 x 550
Méret	110x550x3000
Nagyfesztávú kivitel	nem

NATO lyukkép	nem
Oldalperforálás	nem
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	550 mm
Szélesség	22 in
Szerelőfurat az alján	nem
Szín	cink
Támaszköz 1,5 m	3 kN/m
Támaszköz 2,0 m	2,4 kN/m
Támaszköz 2,5 m	1,76 kN/m
Támaszköz 3,0 m	1,2 kN/m
Támaszköz 3,5 m	0,84 kN/m
Támaszköz 4,0 m	0,8 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

SKSU 110 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSU 110 FS	3000 mm	100 mm	1,5 mm	nem	acél	szalaghorganyzott	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	nem	acél	szalaghorganyzott	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	nem	acél	szalaghorganyzott	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	nem	acél	szalaghorganyzott	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6063497	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	nem	acél	szalaghorganyzott	6063500	m	3 m
