Kábeltálca SKS-Magic® 60, A2 3050 | 300 | 60 | 1,5 | nem | nemesacél | rozsdamentes acél, 1.4301 | felületkezelés nélkül, utókezelt

Kábeltálca SKS-Magic® 60, A2

Rend. szám 6059496 | EAN-kód 4012195832782

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	60 mm

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Szín	nemesacél

Anyag	rozsdamentes acél, 1.4301

Felület	felületkezelés nélkül, utókezelt

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4301
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	178 cm²
Hasznos keresztmetszet	17800 mm²
Lemezvastagság	1,5 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	60x300x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	nemesacél
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	300 mm
Hossz	3050 mm
L méret	180 mm
Magasság	60 mm

Szélesség	300 mm
x méret	196 mm
y méret	262 mm

Terhelések

Támaszköz 1,5 m	2,7 kN/m
Támaszköz 2,0 m	2,1 kN/m

Támaszköz 2,5 m	1,47 kN/m
Támaszköz 3,0 m	0,8 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	25,5493 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	25,5493 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

SKSM 60 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKSM 610 A2	3050 mm	100 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059490	m	3 m
SKSM 620 A2	3050 mm	200 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059494	m	3 m
SKSM 630 A2	3050 mm	300 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059496	m	3 m
SKSM 640 A2	3050 mm	400 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059498	m	3 m
SKSM 650 A2	3050 mm	500 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059500	m	3 m
SKSM 660 A2	3050 mm	600 mm	60 mm	1,5 mm	nem	nemesacél	rozsdamentes acél, 1.4301	felületkezelés nélkül, utókezelt	6059502	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

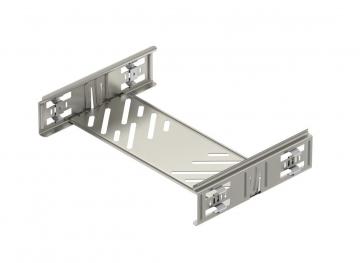

Magic hosszanti összekötő készlet	KTSMV 630 A2	6068964	Darab	1 Darab
90°-os sarokidom 60 A2	RB 90 630 A2	6036626	Darab	1 Darab
beépíthető leágazóidom 60 A2	RB W 630 A2	6037156	Darab	1 Darab
Beépíthető leágazóidom, 60 A2	RAA 630 A2	6042318	Darab	1 Darab
T-leágazóidom 60/300 A2	RT 630 A2	6038164	Darab	1 Darab
keresztidom 60 A2	RK 630 A2	7027505	Darab	1 Darab
Fedél forgóretesszel, A2	DRL 300 A2	6052908	m	3 m
Válaszfal 60 A2	TSG 60 A2	6062084	m	3 m
