Kábeltálca, SKS 60 FT 3000 | 100 | 1,5 | igen | acél | merítetten tűzihorganyzott

Kábeltálca, SKS 60 FT

Rend. szám 6056636 | EAN-kód 4012196389957

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

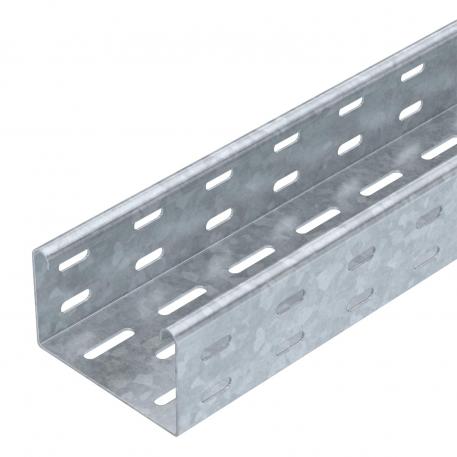

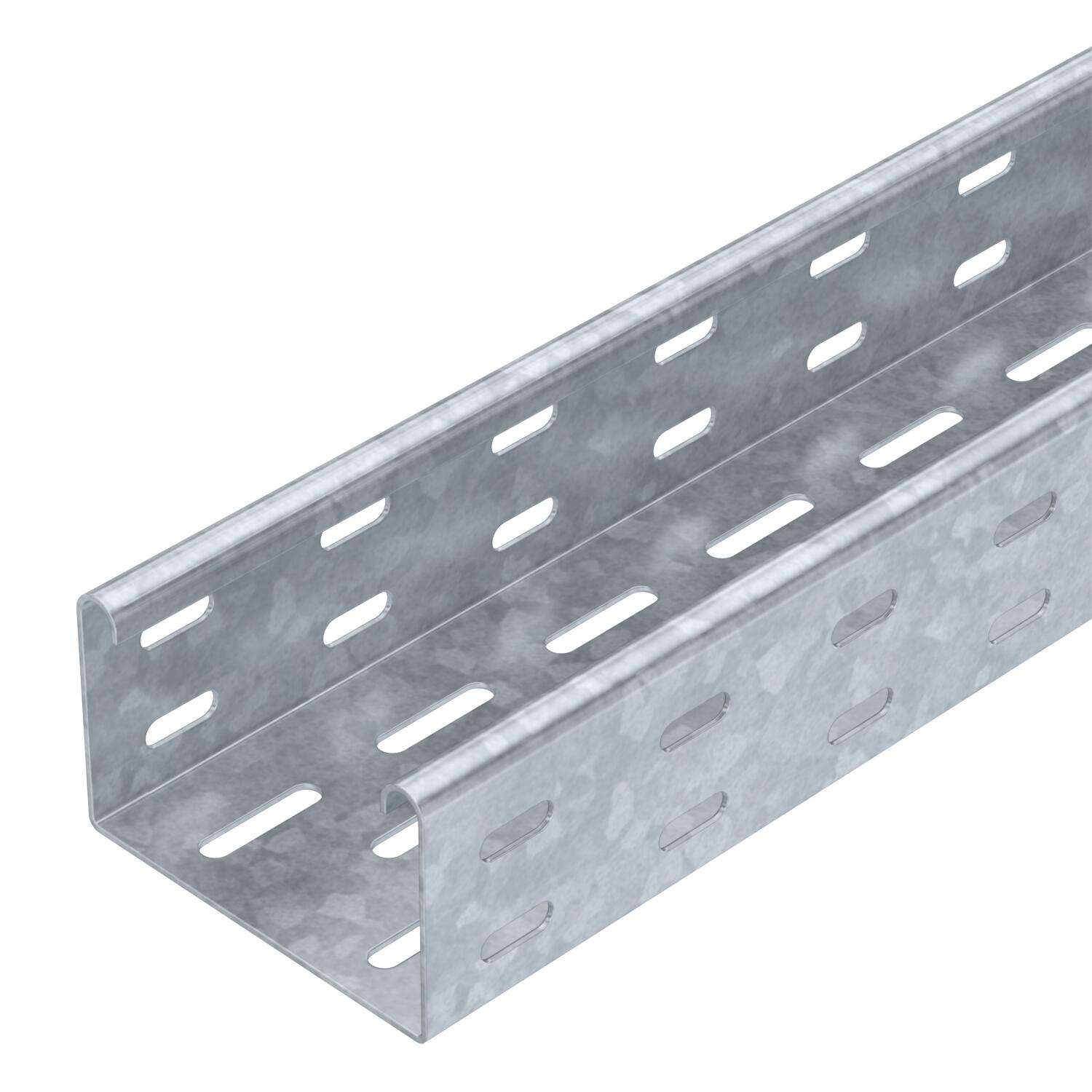

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal. „nehéz” kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek katalógusban találhatók.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	100 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	6,2499 kg CO2e / 1 Méter
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	58 cm²
Hasznos keresztmetszet	5800 mm²
Hossz	10 ft
Hossz	3000 mm
Lemezvastagság	1,5 mm
lemezvastagság	0,06 in
Magasság	2 in
Magasság	60 mm
Maß W	100 mm

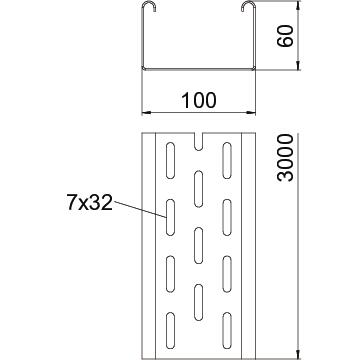

Méret	60x100x3000
Méret	60 x 100

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
Rozsdamentes acél, maratott	nem
Szélesség	100 mm
Szélesség	4 in
Szerelőfurat az alján	igen
Szín	cink
Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m
Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Szabványos tűzálló kábeltartó-szerkezet

Műszaki adatok

SKS 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 FT	3000 mm	100 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6056652	m	3 m

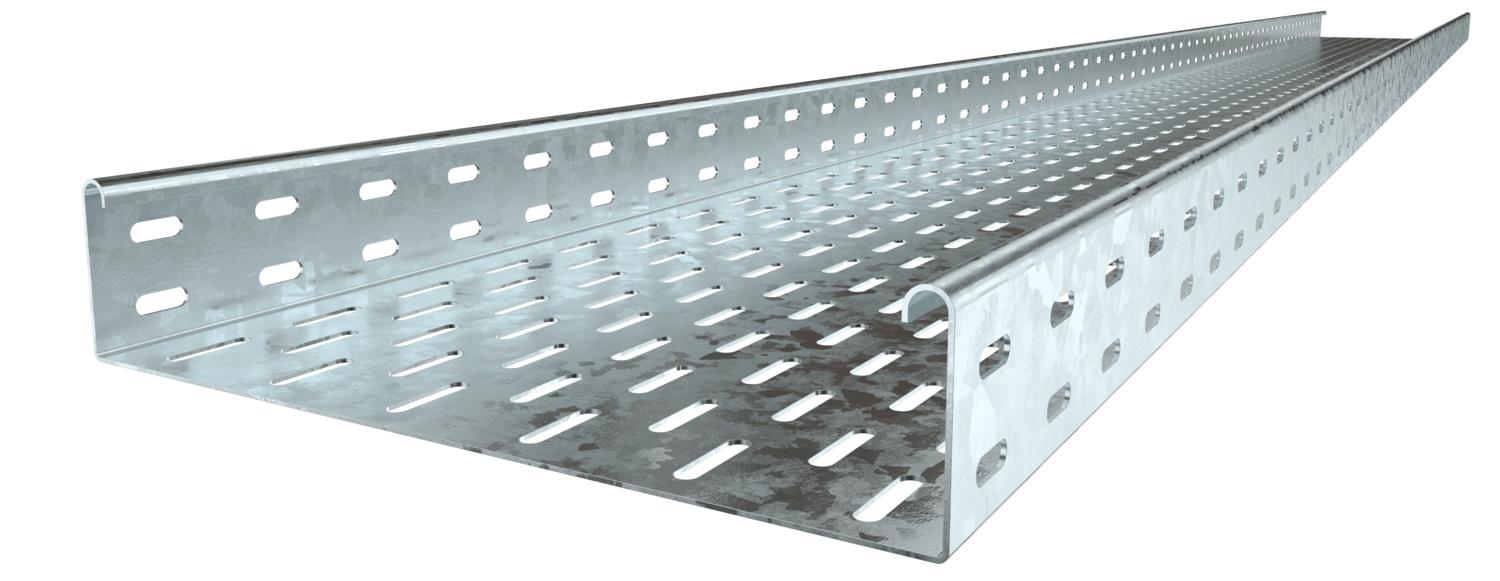

SKS 630 FT	3000 mm	300 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6056733	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 FT	6067603	Darab	10 Darab
Toldásponti takarólemez	SSLB 100 DD	7070306	Darab	20 Darab
Fedél forgóretesszel	DRL 100 FT	6051340	m	3 m
45°-os sarokidom, 60 FT	RB 45 610 FT	6036130	Darab	1 Darab
90°-os sarokidom 60 FT	RB 90 610 FT	6036590	Darab	1 Darab
állítható sarokidom 60 FT	RB W 610 FT	6037120	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	RAA 610 FT	6042211	Darab	1 Darab
T-idom, 60 FT	RT 610 FT	6038130	Darab	1 Darab
Keresztidom, 60 FT	RK 610 FT	7027411	Darab	1 Darab
Fedél forgóretesszel	DRL 100 DD	6052703	m	3 m
Válaszfal 60 DD	TSG 60 DD	6062327	m	3 m
90°-os sarokidom, 60 FT	RB 90 610 FT	7125100	Darab	1 Darab
