Kábeltálca, SKS 60 FS 3000 | 500 | 1,5 | nem | acél | szalaghorganyzott

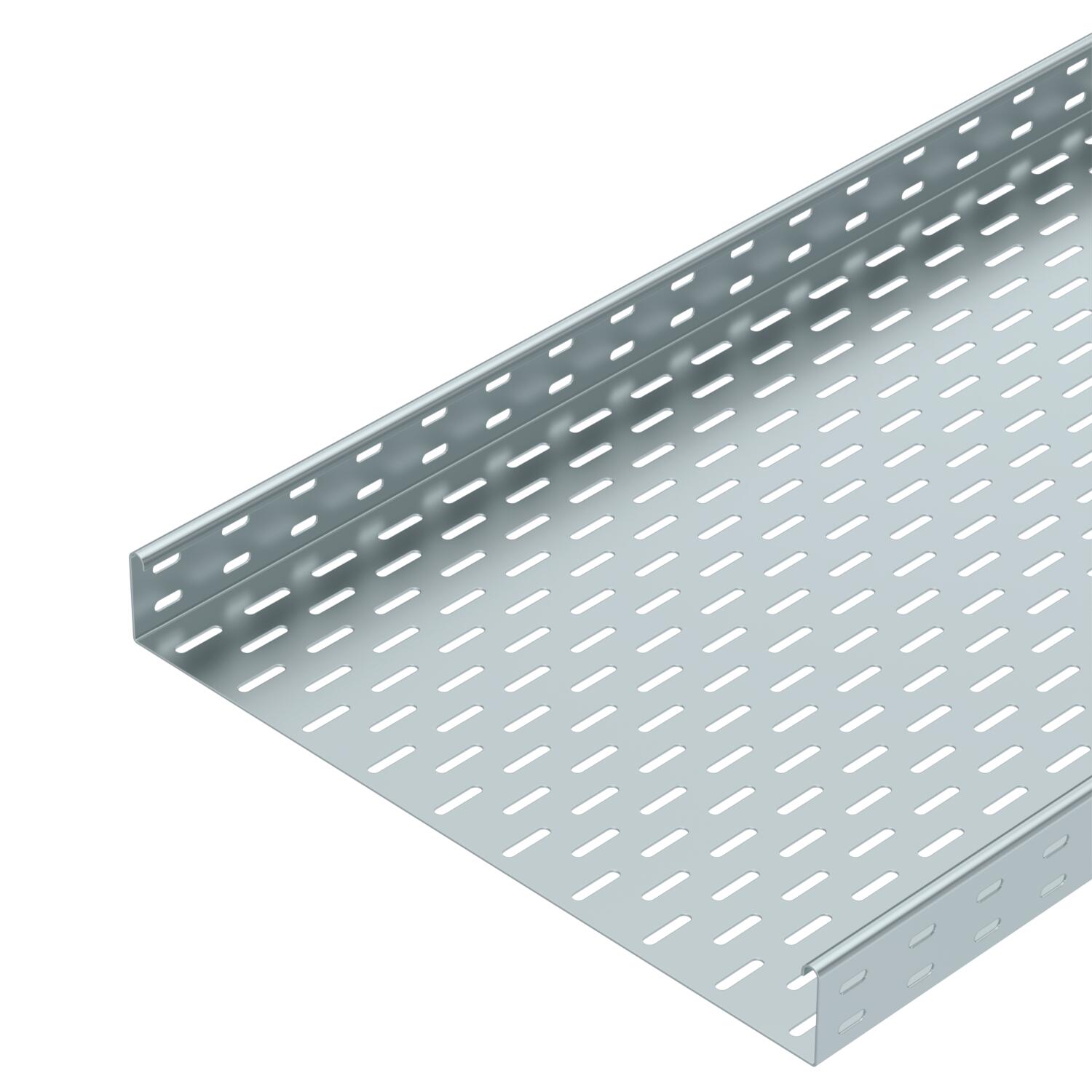

Kábeltálca, SKS 60 FS

Rend. szám 6056504 | EAN-kód 4012196060436

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

SKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal, nehéz kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Az SKS típusú kábeltálca tűzálló/funkciótartó nyomvonalakhoz is beépíthető. További információk a BSS /Tűz ellen védett rendszerek c. katalógusban találhatók.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
Fedéllel	nem
Felület	szalaghorganyzott
Fenékperforálás	7x32
Hasznos keresztmetszet	29800 mm²
Hasznos keresztmetszet	298 cm²
Lemezvastagság	1,5 mm
lemezvastagság	0,06 in

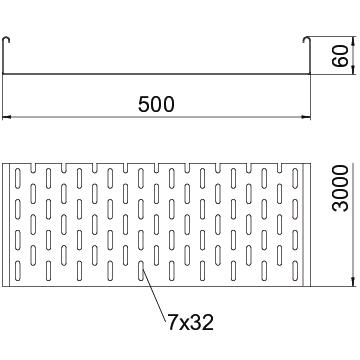

Méret	60 x 500
Méret	60x500x3000

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő nélkül
ROHS-konform	igen
Rozsdamentes acél, maratott	nem
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
termékcsalád	SKS-sorozat
Tűzálló kábelrendszerek –	nem

Méretek

B méret	500 mm
Hossz	3000 mm
Hossz	10 ft
Magasság	60 mm

Magasság	2 in
Szélesség	500 mm
Szélesség	20 in
W méret	500 mm

Terhelések

Támaszköz 1,5 m	2,65 kN/m
Támaszköz 2,0 m	1,8 kN/m

Támaszköz 2,5 m	1,15 kN/m
Támaszköz 3,0 m	0,5 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	17,3102 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	17,3102 kg CO₂e

Declared Unit	méter
Declared Unit Quantity	1

Műszaki adatok

SKS 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
SKS 610 FS	3000 mm	100 mm	1,5 mm	igen	acél	szalaghorganyzott	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	igen	acél	szalaghorganyzott	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	igen	acél	szalaghorganyzott	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	igen	acél	szalaghorganyzott	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	nem	acél	szalaghorganyzott	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6056601	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 FS	6067093	Darab	10 Darab
Hosszanti összekötő-készlet	RV 650 FS	6068200	Darab	10 Darab
Toldásponti takarólemez	SSLB 500 FS	7070225	Darab	20 Darab
45°-os sarokidom, 60 FS	RB 45 650 FS	6036110	Darab	1 Darab
90°-os sarokidom 60 FS	RB 90 650 FS	6036570	Darab	1 Darab
állítható sarokidom 60 FS	RB W 650 FS	6037110	Darab	1 Darab
Beépíthető leágazóidom, 60 FS	RAA 650 FS	6042121	Darab	1 Darab
T-idom, 60 FS	RT 650 FS	6038110	Darab	1 Darab
keresztidom 60 FS	RK 650 FS	7027319	Darab	1 Darab
Fedél forgóretesszel	DRL 500 FS	6052509	m	3 m
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
