Kábeltálca RKS-Magic®, 60 FS 3050 | 300 | 60 | 0,75 | igen | cink | acél | szalaghorganyzott

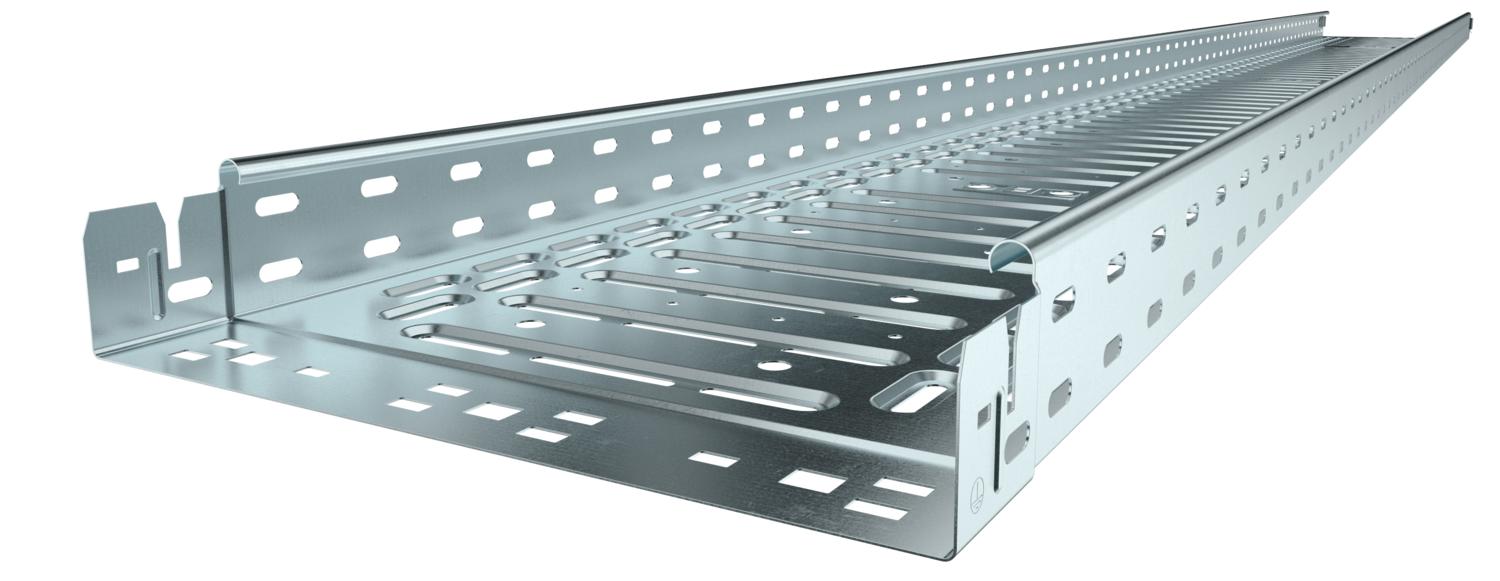

Kábeltálca RKS-Magic®, 60 FS

Rend. szám 6047654 | EAN-kód 4012195391210

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	60 mm

Lemezvastagság

Tűzálló kábelrendszerek –

Szín	cink

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsrögzítő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca folyamatos, 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

A menetes száras függesztés perforációjának átmérője 11 mm.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	szalaghorganyzott
Fenékperforálás	1
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	178 cm²
Hasznos keresztmetszet	17800 mm²
Lemezvastagság	0,75 mm
lemezvastagság	0,03 in
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB

Méret	60x300x3050
Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Kábelspecifikus tűzálló kábeltartó-szerkezetek, Használat tűzvédelmi mennyezetekben

Méretek

B méret	300 mm
Hossz	10 ft
Hossz	3050 mm
Magasság	60 mm
Magasság	2 in

Szélesség	300 mm
Szélesség	12 in
t méret	100 mm
x méret	200 mm
y méret	250 mm

Terhelések

NEMA terhelési osztály	8AA
Támaszköz 1,0 m	1,2 kN/m
Támaszköz 1,5 m	1 kN/m

Támaszköz 2,0 m	0,55 kN/m
Támaszköz 2,5 m	0,4 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,7675 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	5,7675 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

RKSM 60 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
RKSM 610 FS	3050 mm	100 mm	60 mm	0,75 mm	igen	cink	acél	szalaghorganyzott	6047611	m	3 m
RKSM 615 FS	3050 mm	150 mm	60 mm	0,75 mm	igen	cink	acél	szalaghorganyzott	6047630	m	3 m
RKSM 620 FS	3050 mm	200 mm	60 mm	0,75 mm	igen	cink	acél	szalaghorganyzott	6047638	m	3 m
RKSM 630 FS	3050 mm	300 mm	60 mm	0,75 mm	igen	cink	acél	szalaghorganyzott	6047654	m	3 m
RKSM 640 FS	3050 mm	400 mm	60 mm	0,9 mm	igen	cink	acél	szalaghorganyzott	6047689	m	3 m
RKSM 650 FS	3050 mm	500 mm	60 mm	0,9 mm	nem	cink	acél	szalaghorganyzott	6047719	m	3 m
RKSM 660 FS	3050 mm	600 mm	60 mm	0,9 mm	nem	cink	acél	szalaghorganyzott	6047735	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Magic hosszanti összekötő készlet	KTSMV 630 FS	6068920	Darab	1 Darab

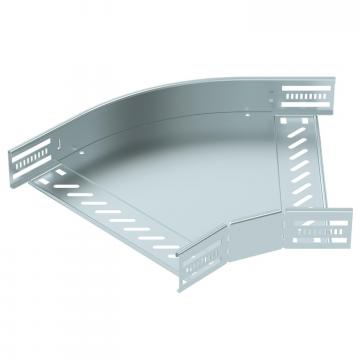

45°-os sarokidom, 60 FS	RB 45 630 FS	6036106	Darab	1 Darab

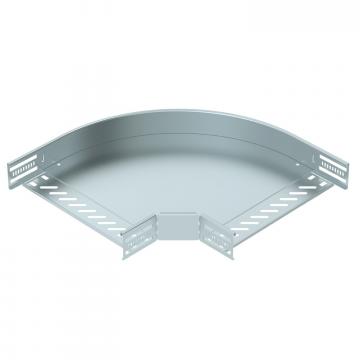

90°-os sarokidom 60 FS	RB 90 630 FS	6036566	Darab	1 Darab
állítható sarokidom 60 FS	RB W 630 FS	6037106	Darab	1 Darab

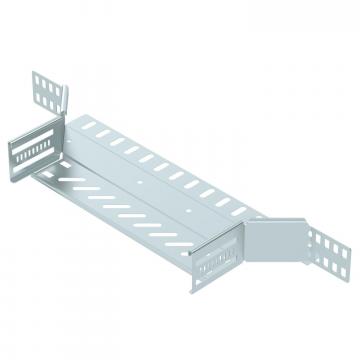

Beépíthető leágazóidom, 60 FS	RAA 630 FS	6042117	Darab	1 Darab

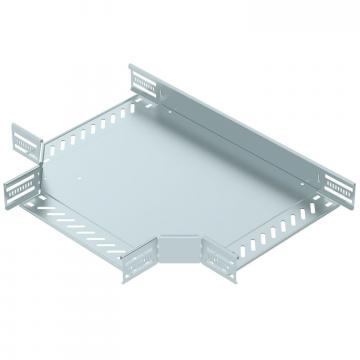

T-idom, 60 FS	RT 630 FS	6038106	Darab	1 Darab

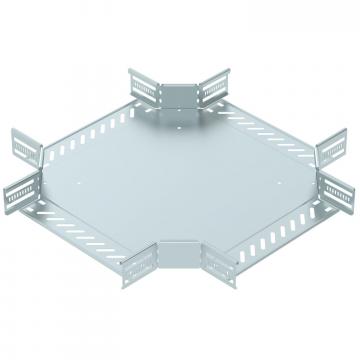

keresztidom 60 FS	RK 630 FS	7027315	Darab	1 Darab
Fedél forgóretesszel	DRL 300 FS	6052304	m	3 m
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
