Kábeltálca RKS-Magic®, 35 FS
Rend. szám 6047460 | EAN-kód 4012195390862
- Termékleírás
-
TermékleírásKábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.
A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.
A menetes száras függesztés perforációjának átmérője 11 mm.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással Fedéllel nem Felület szalaghorganyzott Fenékperforálás 1 Hasznos hosszúság 3000 mm Hasznos keresztmetszet 10300 mm² Hasznos keresztmetszet 103 cm² lemezvastagság 0,03 in Lemezvastagság 0,75 mm Mágneses árnyékoló csillapítás fedél nélkül 20 dB Mágneses árnyékoló csillapítás fedéllel 50 dB Méret 35x300x3050 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele Integrált összekötő ROHS-konform igen Rozsdamentes acél, maratott nem Szerelőfurat az alján igen Szín cink Terhelésteszt típusa az IEC 61537 szerint II. típus termékcsalád RKSM-sorozat Tűzálló kábelrendszerek – nem Méretek
B méret 300 mm Hossz 10 ft Hossz 3050 mm Magasság 1 in Magasság 35 mm Szélesség 300 mm Szélesség 8 in t méret 100 mm x méret 200 mm y méret 250 mm Terhelések
Támaszköz 1,0 m 1,4 kN/m Támaszköz 1,5 m 0,6 kN/m Támaszköz 2,0 m 0,4 kN/m Támaszköz 2,5 m 0,2 kN/m Támaszköz 3,0 m 0,1 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 5,1103 kg CO2e / 1 Méter CO₂ Footprint (GWP) 5,1103 kg CO₂e Declared Unit méter Declared Unit Quantity 1 Műszaki adatok
RKSM 35 típusú kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Magic hosszanti összekötő készlet
KTSMV 330 FS 6068904 1 Darab

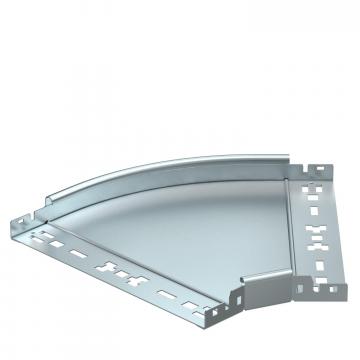

45°-os sarokidom 35 FS
RB 45 330 FS 6036004 1 Darab

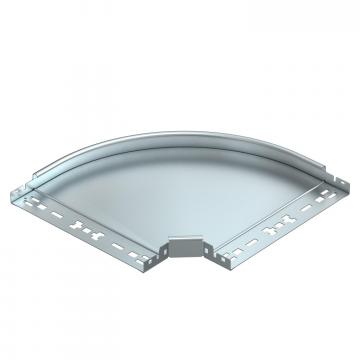

90°-os sarokidom 35 FS
RB 90 330 FS 6036504 1 Darab
beépíthető leágazóidom 35 FS
RAA 330 FS 6042105 1 Darab
T-leágazóidom 35 FS
RT 330 FS 6038004 1 Darab
keresztidom 35 FS
RK 330 FS 7027305 1 Darab
Fedél forgóretesszel
DRL 300 FS 6052304 3 m
Válaszfal, 30 FS
TSG 30 FS 6062050 3 m - Letöltések
-
