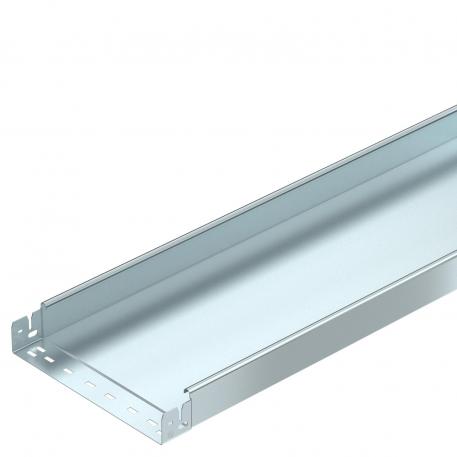

Kábeltálca MKS-Magic® 60, perforálás nélkül, FS

Rend. szám 6059237 | EAN-kód 4012195831372

3050 mm
60 mm
1 mm
nem
cink
acél
szalaghorganyzott
Termékleírás
Termékleírás
Perforálás nélküli kábeltálca gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.


  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • Environmental Product Declaration (EPD)
  • CO₂-lábnyom (PCF)
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással
B méret 300 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig 7,9867 kg CO2e / 1 Méter
Fedéllel nem
Felület szalaghorganyzott
Hasznos hosszúság 3000 mm
Hasznos keresztmetszet 17800 mm²
Hasznos keresztmetszet 178 cm²
Hossz 3050 mm
Lemezvastagság 1 mm
Magasság 60 mm
Méret 60x300x3050
Nagyfesztávú kivitel nem
NATO lyukkép nem
Oldalperforálás nem
Összekötők kivitele Integrált összekötő
Rozsdamentes acél, maratott nem
Szélesség 300 mm
Szerelőfurat az alján nem
Szín cink
Támaszköz 1,5 m 1,5 kN/m
Támaszköz 1,75 m 1,25 kN/m
Támaszköz 2,0 m 1 kN/m
Támaszköz 2,5 m 0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

MKSMU 60 típusú kábeltálca terhelési diagramja

MKSMU 60 típusú kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus Hossz Szélesség Magasság Lemezvastagság Tűzálló kábelrendszerek – Szín Anyag Felület Rend. szám Mennyiség Legkisebb eladási egység
MKSMU 610 FS 3050 mm 100 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059230
3 m
MKSMU 615 FS 3050 mm 150 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059232
3 m
MKSMU 620 FS 3050 mm 200 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059234
3 m
MKSMU 630 FS 3050 mm 300 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059237
3 m
MKSMU 640 FS 3050 mm 400 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059239
3 m
MKSMU 650 FS 3050 mm 500 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059241
3 m
MKSMU 660 FS 3050 mm 600 mm 60 mm 1 mm nem cink acél szalaghorganyzott 6059243
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Magic hosszanti összekötő készlet Magic hosszanti összekötő készlet KTSMV 630 FS 6068920
1 Darab
45°-os sarokidom, 60 FS 45°-os sarokidom, 60 FS RB 45 630 FS 6036106
1 Darab
90°-os sarokidom 60 FS 90°-os sarokidom 60 FS RB 90 630 FS 6036566
1 Darab
állítható sarokidom 60 FS állítható sarokidom 60 FS RB W 630 FS 6037106
1 Darab
Beépíthető leágazóidom, 60 FS Beépíthető leágazóidom, 60 FS RAA 630 FS 6042117
1 Darab
T-idom, 60 FS T-idom, 60 FS RT 630 FS 6038106
1 Darab
keresztidom 60 FS keresztidom 60 FS RK 630 FS 7027315
1 Darab
Fedél forgóretesszel Fedél forgóretesszel DRL 300 FS 6052304
3 m
Válaszfal 60 FS Válaszfal 60 FS TSG 60 FS 6062068
3 m
Magic 45°-os sarokidom, 60 FS Magic 45°-os sarokidom, 60 FS RBM 45 630 FS 6041046
1 Darab
Magic 90°-os sarokidom, 60 FS Magic 90°-os sarokidom, 60 FS RBM 90 630 FS 6041136
1 Darab
