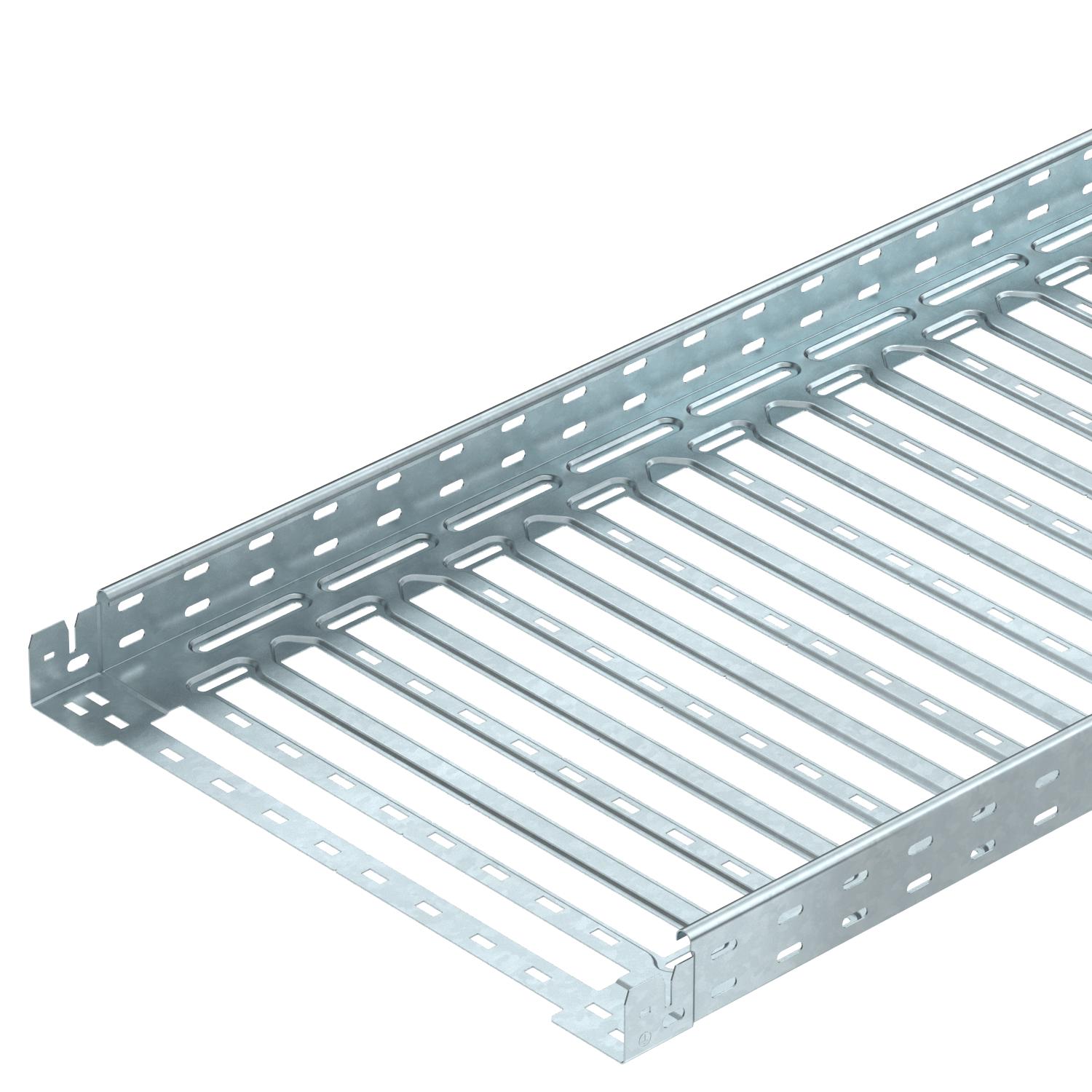

Kábeltálca MKS-Magic® 60, FT 3050 | 500 | 60 | 1 | nem | cink | acél | merítetten tűzihorganyzott

Kábeltálca MKS-Magic® 60, FT

Rend. szám 6059029 | EAN-kód 4012195830108

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	60 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.
Mágneses árnyékoló csillapítás fedél nélkül 20 dB, fedéllel 50 dB.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	merítetten tűzihorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	298 cm²
Hasznos keresztmetszet	29800 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	60x500x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	500 mm
Hossz	3050 mm
L méret	380 mm
Magasság	60 mm

Szélesség	500 mm
x méret	396 mm
y méret	462 mm

Terhelések

Támaszköz 1,5 m	1,5 kN/m
Támaszköz 2,0 m	1 kN/m

Támaszköz 2,5 m	0,7 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	11,1596 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	11,1596 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 60 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nem	cink	acél	merítetten tűzihorganyzott	6059032	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Magic hosszanti összekötő készlet	KTSMV 650 DD	6068946	Darab	1 Darab
Fedél forgóretesszel	DRL 500 FT	6051448	m	3 m
45°-os sarokidom, 60 FT	RB 45 650 FT	6036140	Darab	1 Darab
90°-os sarokidom 60 FT	RB 90 650 FT	6036600	Darab	1 Darab
állítható sarokidom 60 FT	RB W 650 FT	6037130	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	RAA 650 FT	6042221	Darab	1 Darab
T-idom, 60 FT	RT 650 FT	6038140	Darab	1 Darab
Keresztidom, 60 FT	RK 650 FT	7027419	Darab	1 Darab
Fedél forgóretesszel	DRL 500 DD	6052718	m	3 m
Válaszfal 60 DD	TSG 60 DD	6062327	m	3 m
Magic 90°-os sarokidom, 60 FT	RBM 90 650 FT	6041160	Darab	1 Darab
