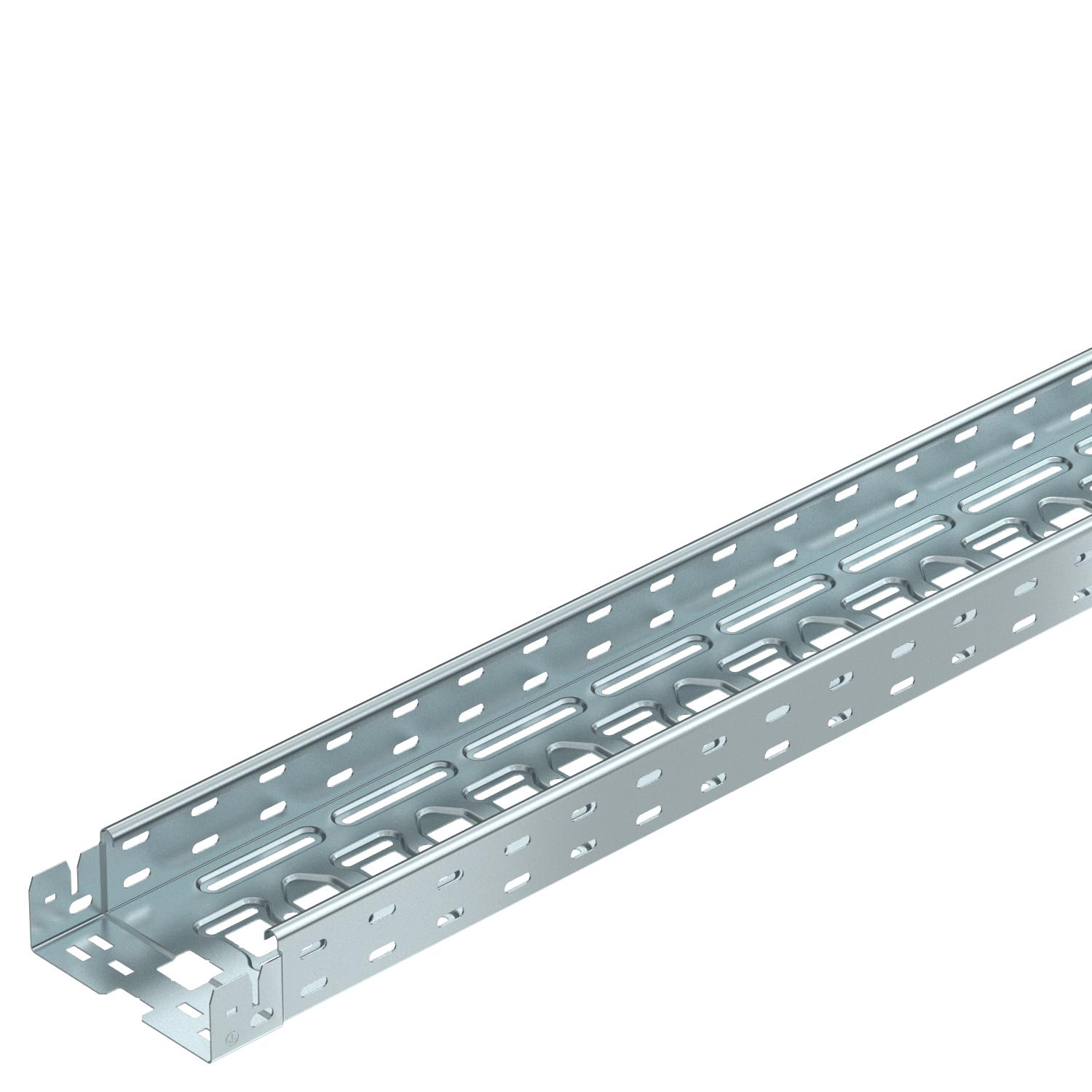

Kábeltálca MKS-Magic® 60, FS 3050 | 150 | 60 | 1 | nem | cink | acél | szalaghorganyzott

Kábeltálca MKS-Magic® 60, FS

Rend. szám 6059002 | EAN-kód 4012195829935

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	60 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsrögzítő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca folyamatos, 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

200 mm szélességtől VdS 2092. sz irányelv szerinti 30%-os perforálási arány, beépített oltóberendezés alatti alkalmazáshoz.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	szalaghorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	8800 mm²
Hasznos keresztmetszet	88 cm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB

Méret	60x150x3050
Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	150 mm
Hossz	3050 mm
L méret	30 mm
Magasság	60 mm

Szélesség	150 mm
x méret	46 mm
y méret	112 mm

Terhelések

NEMA terhelési osztály	8A
Támaszköz 1,5 m	1,6 kN/m

Támaszköz 2,0 m	1,1 kN/m
Támaszköz 2,5 m	0,7 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,3077 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	5,3077 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 60 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059012	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Magic hosszanti összekötő készlet	KTSMV 615 FS	6068916	Darab	1 Darab
45°-os sarokidom, 60 FS	RB 45 615 FS	6036102	Darab	1 Darab
90°-os sarokidom 60 FS	RB 90 615 FS	6036562	Darab	1 Darab
állítható sarokidom 60 FS	RB W 615 FS	6037102	Darab	1 Darab
Beépíthető leágazóidom, 60 FS	RAA 615 FS	6042113	Darab	1 Darab
T-idom, 60 FS	RT 615 FS	6038102	Darab	1 Darab
Fedél forgóretesszel	DRL 150 FS	6052150	m	3 m
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
Sarokidom, állítható, Magic, 60 FS	RBMV 615 FS	6040482	Darab	1 Darab
