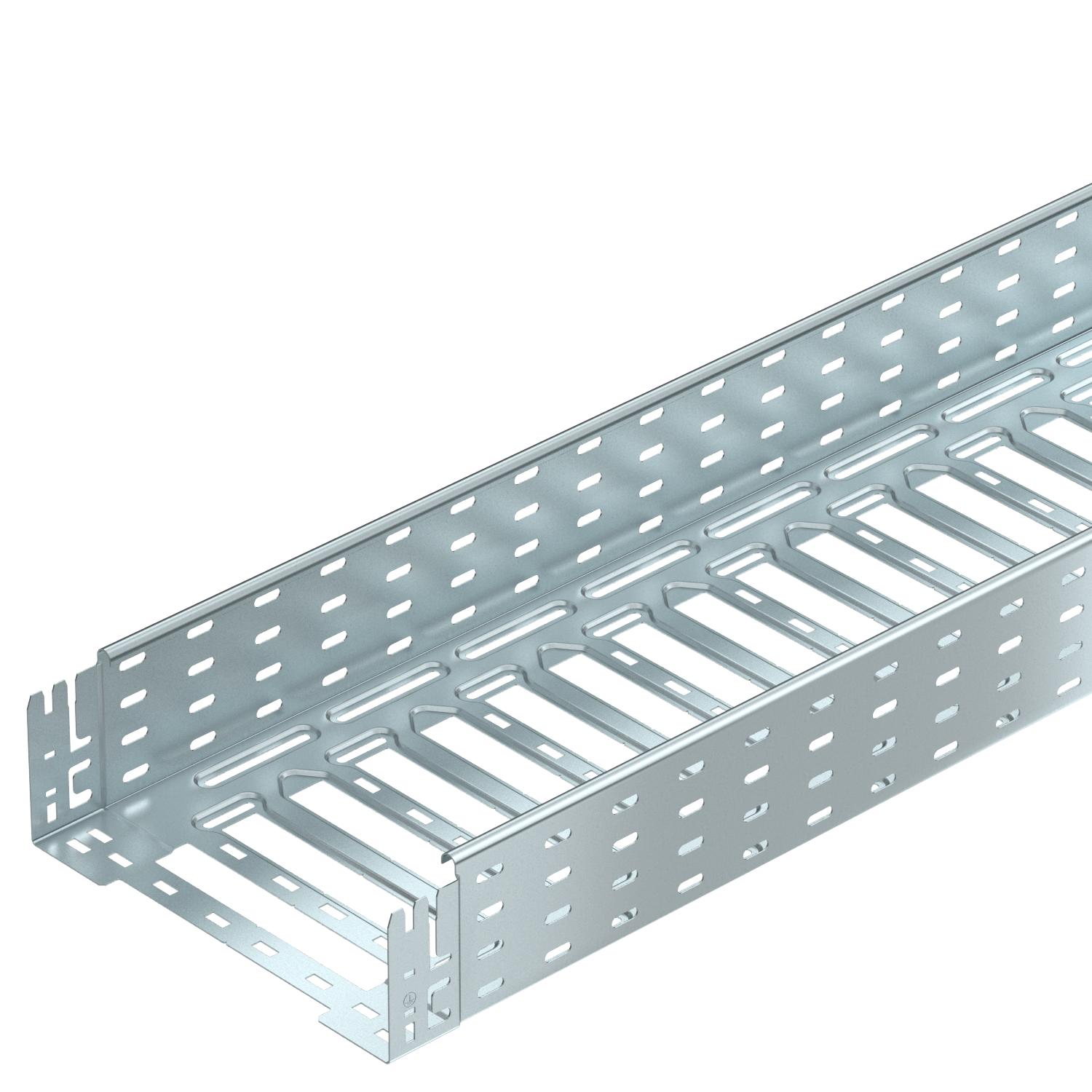

Kábeltálca MKS-Magic® 110, FS 3050 | 300 | 110 | 1 | nem | cink | acél | szalaghorganyzott

Kábeltálca MKS-Magic® 110, FS

Rend. szám 6059162 | EAN-kód 4012195830948

Rend. szám / Típus

Hossz	3050 mm

Szélesség

Magasság	110 mm

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Szín	cink

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

Kábeltálca beépített gyorsösszekötő rendszerrel. A kábeltálca hasznos hossza 3.000 mm.

A kábeltálca 7 x 20 mm-es oldalsó perforációval rendelkezik a kiegészítő csatlakoztatási és szerelési elemek telepítéséhez.

Garantált a folyamatos potenciálkiegyenlítés kiegészítő alkatrészek nélkül.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Fedéllel	nem
Felület	szalaghorganyzott
Hasznos hosszúság	3000 mm
Hasznos keresztmetszet	328 cm²
Hasznos keresztmetszet	32800 mm²
Lemezvastagság	1 mm
Mágneses árnyékoló csillapítás fedél nélkül	20 dB
Mágneses árnyékoló csillapítás fedéllel	50 dB
Méret	110x300x3050

Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	Integrált összekötő
Rozsdamentes acél, maratott	nem
Sprinkler berendezés betét	igen
Szerelőfurat az alján	igen
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Méretek

B méret	300 mm
Hossz	3050 mm
L méret	180 mm
Magasság	110 mm

Szélesség	300 mm
x méret	196 mm
y méret	262 mm

Terhelések

NEMA terhelési osztály	8A
Támaszköz 1,5 m	1,8 kN/m
Támaszköz 2,0 m	1,3 kN/m

Támaszköz 2,5 m	0,93 kN/m
Támaszköz 3,0 m	0,7 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	9,7698 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	9,7698 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

MKSM 110 típusú kábelcsatorna terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Lemezvastagság	Tűzálló kábelrendszerek –	Szín	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nem	cink	acél	szalaghorganyzott	6059168	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

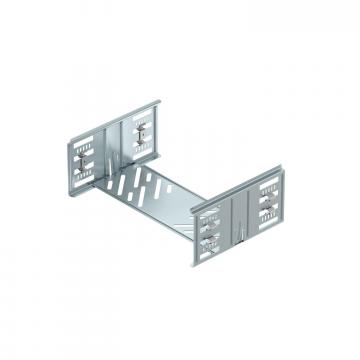

Magic hosszanti összekötő készlet	KTSMV 130 FS	6069096	Darab	1 Darab

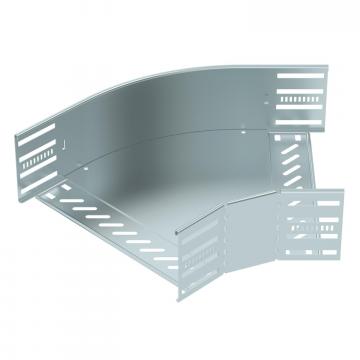

45°-os sarokidom 110 FS	RB 45 130 FS	6036304	Darab	1 Darab

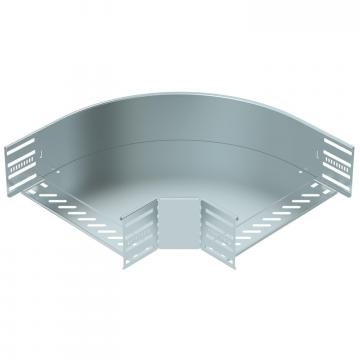

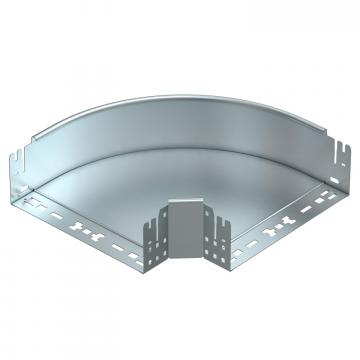

90°-os sarokidom 110 FS	RB 90 130 FS	6036806	Darab	1 Darab

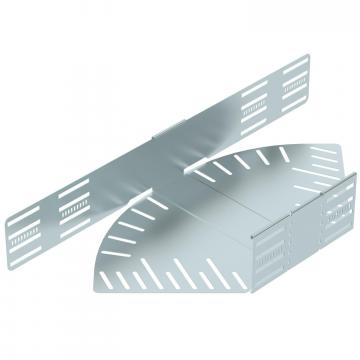

állítható sarokidom 110 FS	RB W 130 FS	6037306	Darab	1 Darab

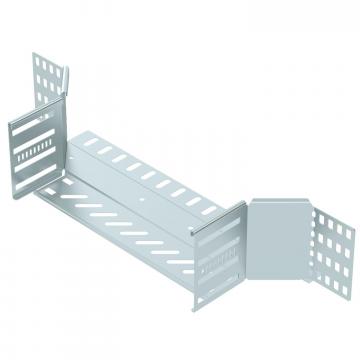

beépíthető leágazóidom 110 FS	RAA 130 FS	6042157	Darab	1 Darab

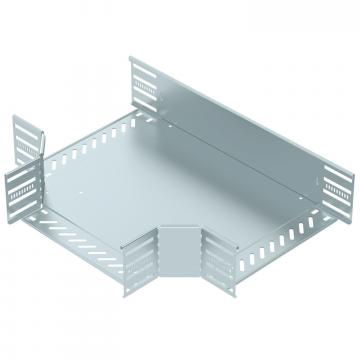

T-leágazóidom 110 FS	RT 130 FS	6038306	Darab	1 Darab

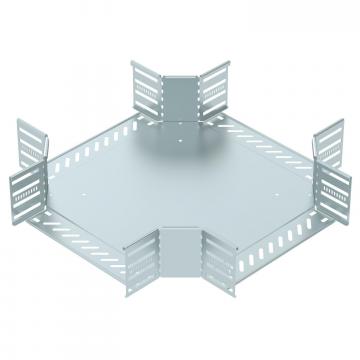

Keresztidom, 110 FS	RK 130 FS	7027355	Darab	1 Darab
Fedél forgóretesszel	DRL 300 FS	6052304	m	3 m
Válaszfal, 110 FS	TSG 110 FS	6062122	m	3 m
