Kábeltálca, MKS 60 FS 3000 | 300 | 1 | nem | acél | szalaghorganyzott

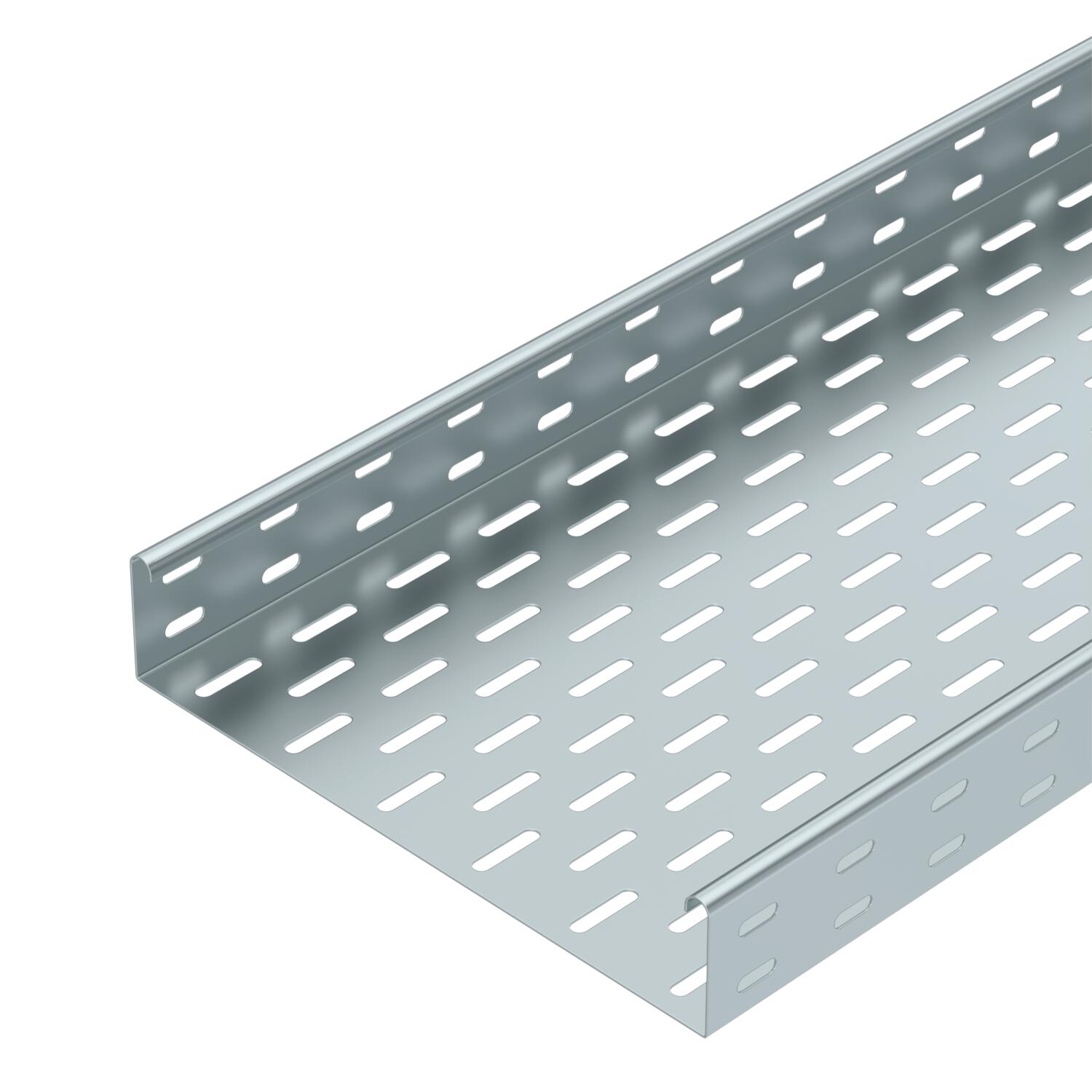

Kábeltálca, MKS 60 FS

Rend. szám 6055303 | EAN-kód 4012196059775

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Lemezvastagság	1 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

MKS 60 = kábeltálca-rendszer 60 mm oldalmagassággal, közepesen nehéz kivitel.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

Tűzvédelmi álmennyezetek feletti szerelésekre bevizsgálva (csatorna szélessége 100 - 400 mm, tűzkitét 30 perc, a szerelés kivitelezése és paraméterei a tűzvédelmi állásfoglalás alapján)

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	csavarozott
B méret	300 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,0321 kg CO2e / 1 Méter
Fedéllel	nem
Felület	szalaghorganyzott
Hasznos keresztmetszet	17800 mm²
Hasznos keresztmetszet	178 cm²
Hossz	3000 mm
Hossz	10 ft
Lemezvastagság	1 mm
lemezvastagság	0,04 in
Magasság	60 mm
Magasság	2 in
Maß W	300 mm

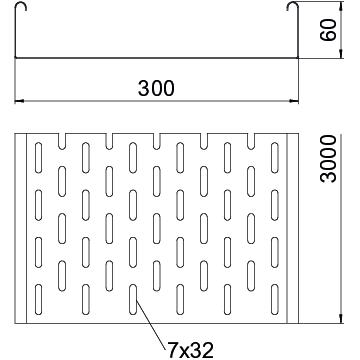

Méret	60 x 300

Méret	60x300x3000
Nagyfesztávú kivitel	nem
NATO lyukkép	nem
Oldalperforálás	igen
Összekötők kivitele	összekötő mellékelve
Rozsdamentes acél, maratott	nem
Szélesség	300 mm
Szélesség	12 in
Szerelőfurat az alján	igen
Szín	cink
Támaszköz 1,5 m	1,5 kN/m
Támaszköz 1,75 m	1,25 kN/m
Támaszköz 2,0 m	1 kN/m
Támaszköz 2,5 m	0,5 kN/m
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

Műszaki adatok

MKS 60 típusú kábeltálca terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
MKS 610 FS	3000 mm	100 mm	1 mm	nem	acél	szalaghorganyzott	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	nem	acél	szalaghorganyzott	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	nem	acél	szalaghorganyzott	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	nem	acél	szalaghorganyzott	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	nem	acél	szalaghorganyzott	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	nem	acél	szalaghorganyzott	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	nem	acél	szalaghorganyzott	6055524	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Hosszanti összekötő	RLVK 60 FS	6067093	Darab	10 Darab
Toldásponti takarólemez	SSLB 300 FS	7070217	Darab	20 Darab
45°-os sarokidom, 60 FS	RB 45 630 FS	6036106	Darab	1 Darab
90°-os sarokidom 60 FS	RB 90 630 FS	6036566	Darab	1 Darab
állítható sarokidom 60 FS	RB W 630 FS	6037106	Darab	1 Darab
Beépíthető leágazóidom, 60 FS	RAA 630 FS	6042117	Darab	1 Darab
T-idom, 60 FS	RT 630 FS	6038106	Darab	1 Darab
keresztidom 60 FS	RK 630 FS	7027315	Darab	1 Darab
Fedél forgóretesszel	DRL 300 FS	6052304	m	3 m
Válaszfal 60 FS	TSG 60 FS	6062068	m	3 m
90°-os sarokidom, 60 FS	RB 90 630 FS	6043232	Darab	1 Darab
