Kábeltálca, DKS 60 FT
Rend. szám 6085326 | EAN-kód 4012196070091
- Termékleírás
-

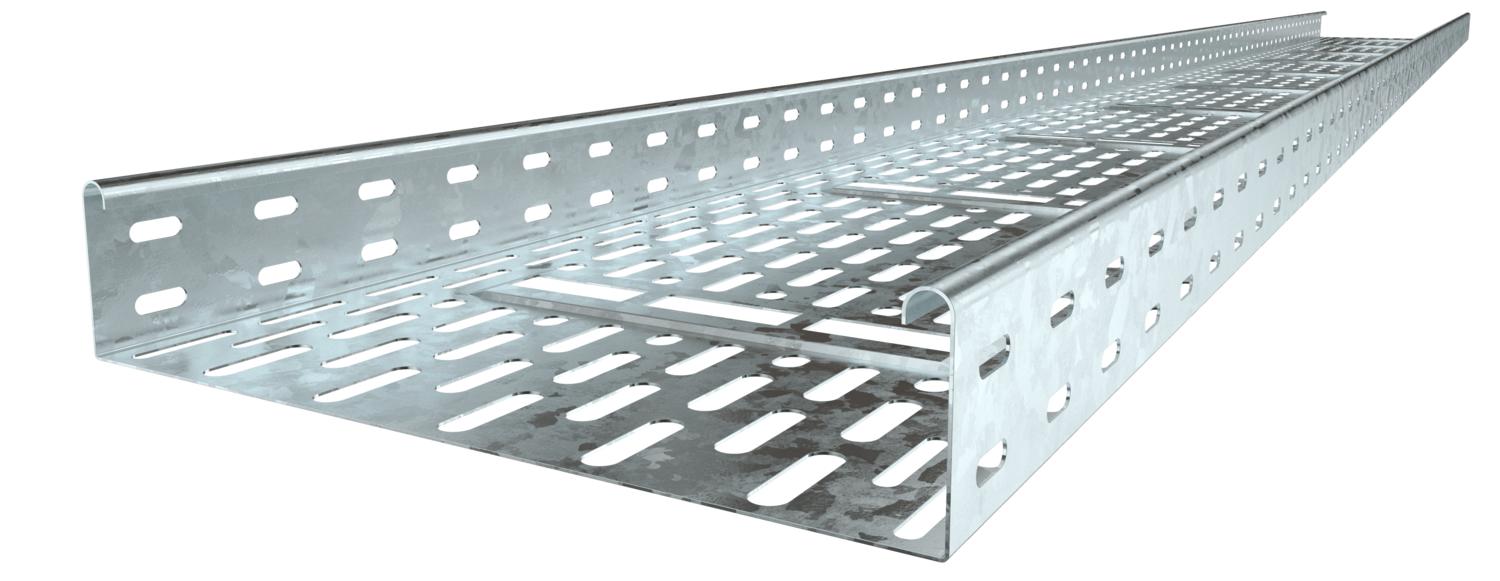

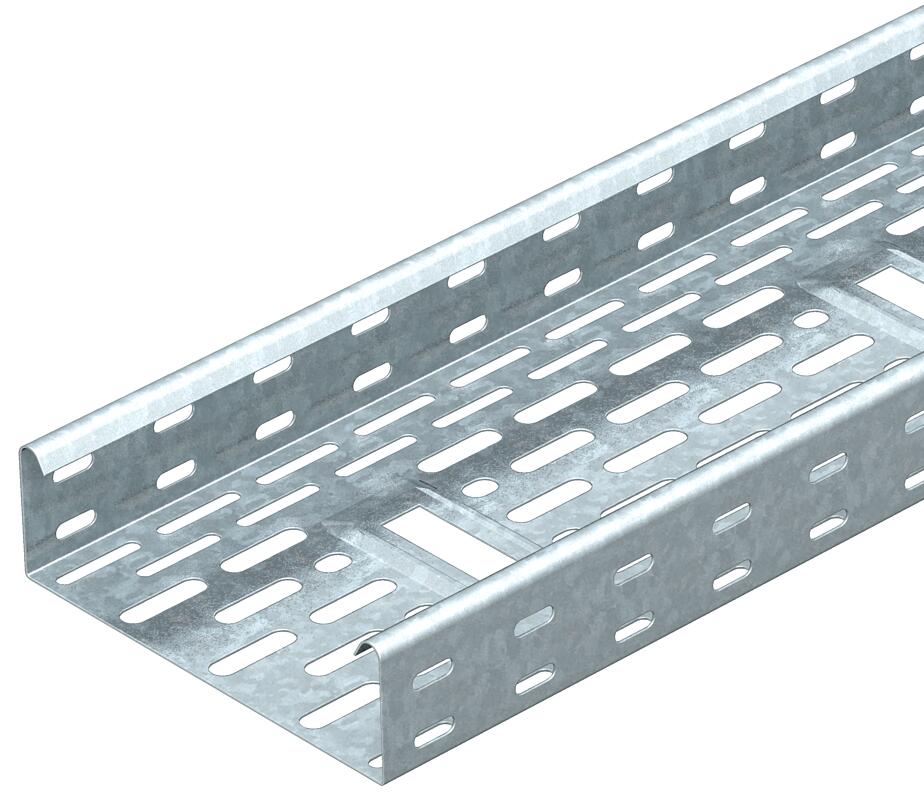

TermékleírásDKS 60 = 60 mm oldalmagasságú kábeltálca-rendszer, fenéklemez nyílásokkal.
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
A szereléshez szükséges mennyiségű RLVK típusú hosszanti összekötőket külön kell megrendelni.
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott Fedéllel nem Felület merítetten tűzihorganyzott Fenékperforálás 1 Hasznos keresztmetszet 58 cm² Hasznos keresztmetszet 5800 mm² lemezvastagság 0,06 in Lemezvastagság 1 mm Méret 60x100x3000 Méret 60 x 100 Nagyfesztávú kivitel nem NATO lyukkép nem Oldalperforálás igen Összekötők kivitele összekötő nélkül ROHS-konform igen Rozsdamentes acél, maratott nem Sprinkler berendezés betét igen Szerelőfurat az alján igen Szín cink Terhelésteszt típusa az IEC 61537 szerint II. típus termékcsalád DKS-sorozat Tűzálló kábelrendszerek – nem Méretek

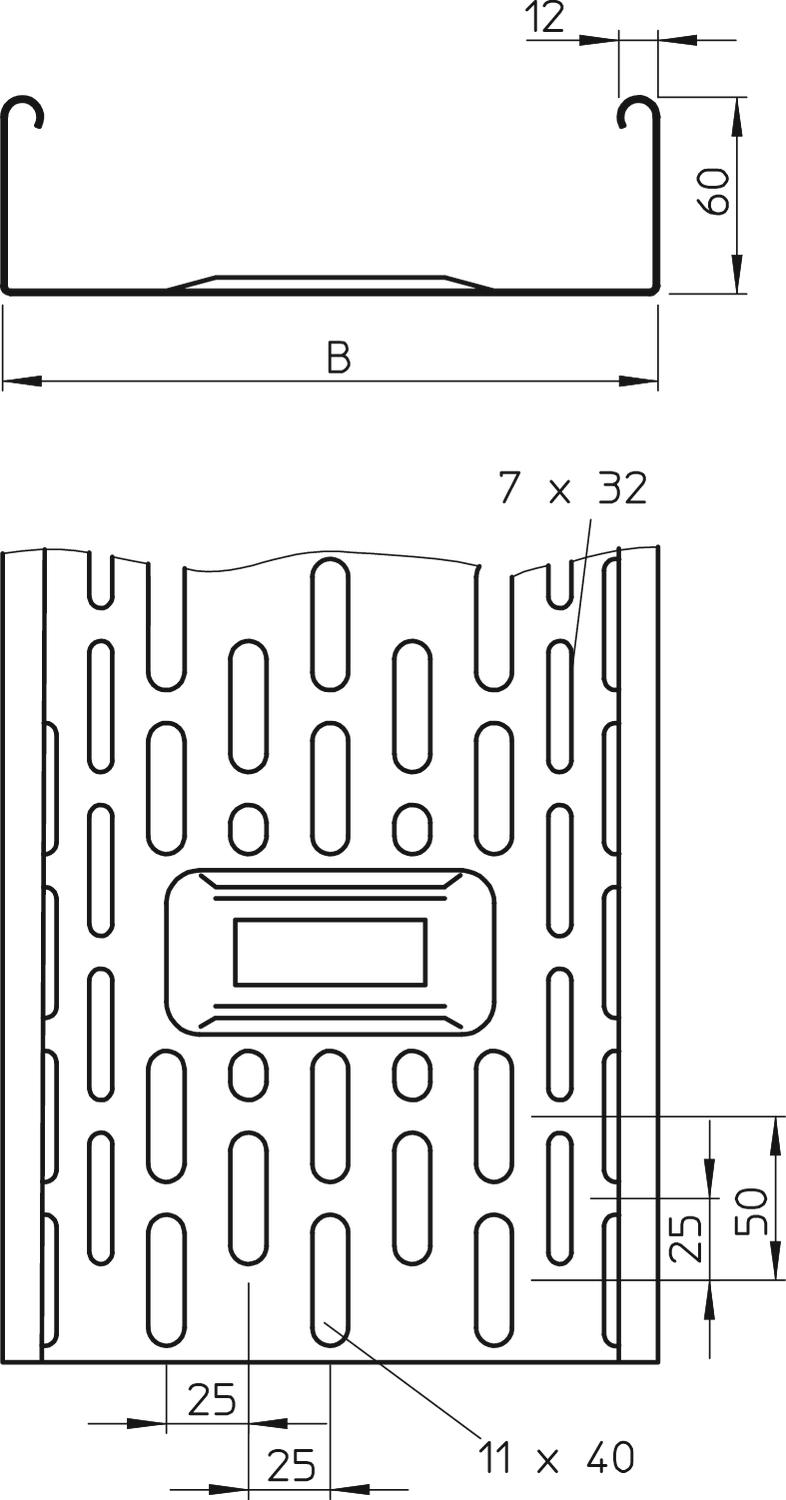

B méret 100 mm Hossz 10 ft Hossz 3000 mm Magasság 2 in Magasság 60 mm Szélesség 4 in Szélesség 100 mm Terhelések
Támaszköz 1,5 m 1,75 kN/m Támaszköz 2,0 m 0,95 kN/m Támaszköz 2,5 m 0,5 kN/m Támaszköz 3,0 m 0,4 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 4,3682 kg CO2e / 1 Méter CO₂ Footprint (GWP) 4,3682 kg CO₂e Declared Unit méter Declared Unit Quantity 1 Műszaki adatok

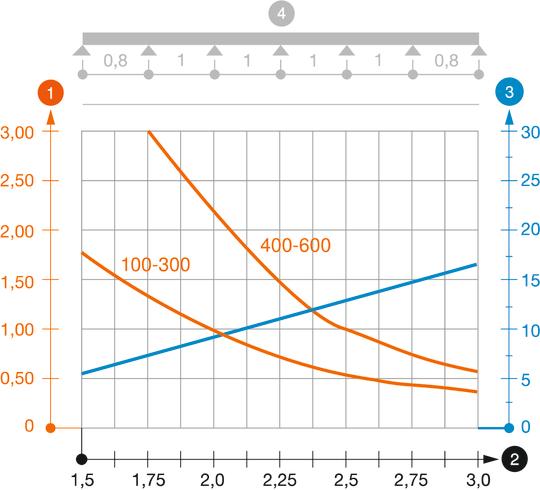

DKS 60 típusú kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Fedél forgóretesszel
DRL 100 FT 6051340 3 m
90°-os sarokidom, 60 FT
RB 90 610 FT 7125100 1 Darab - Letöltések
-
