Megjegyzés: Ez a cikkszám megszűnt.

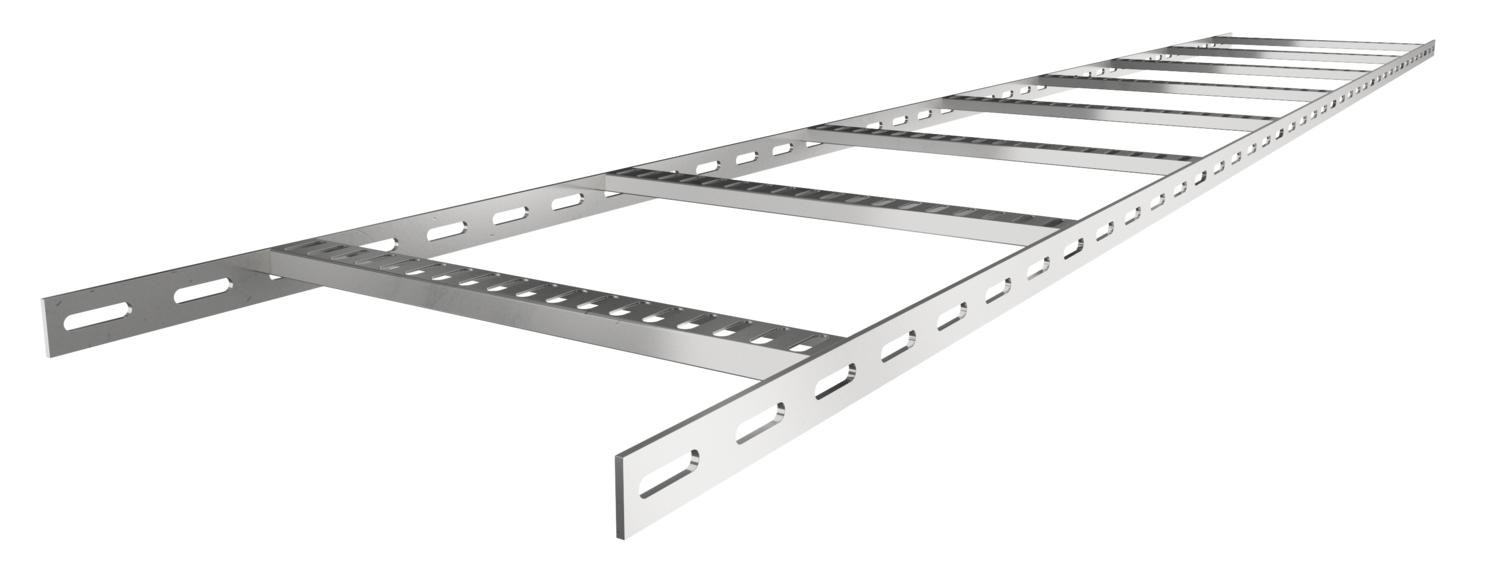

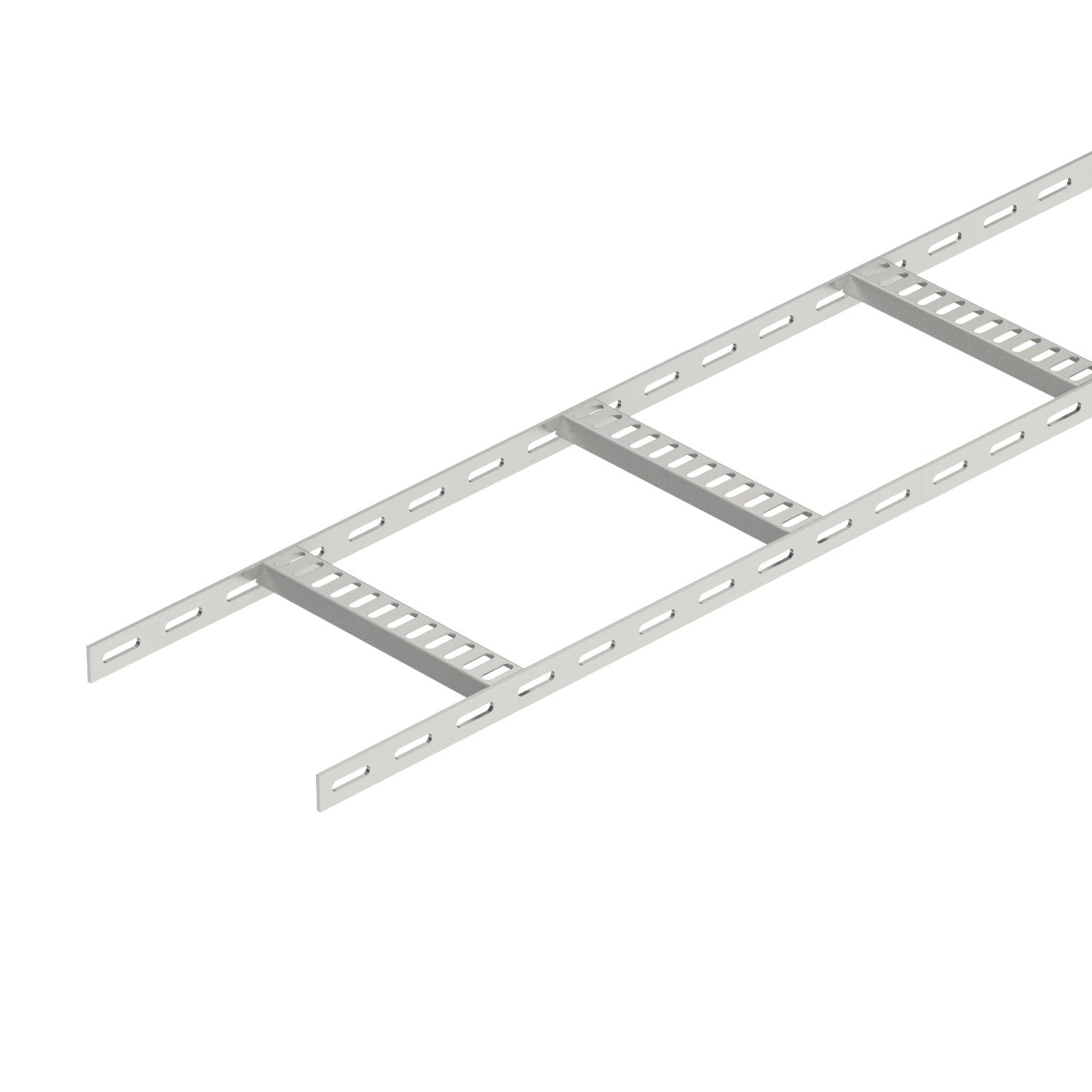

Kábellétra, trapéz alakú létrafokkal, könnyű A2
Rend. szám 7097088 | EAN-kód 4012195706984
- Termékleírás
-
TermékleírásHajógyártásban használt, 25 mm oldalmagasságú, perforált oldallemezű kábellétra, behegesztett, lefelé nyitott, perforált trapéz alakú létrafokokkal. A terhelés vizsgálata az IEC alapján történt, az SLV típusú összekötővel.
A hajógyártáshoz használt kábellétra külön kérésre felületkezelés nélküli acélból gyártva is szállítható.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése hegesztett A létrafokok kivitele Profil perforált Anyag rozsdamentes acél, 1.4301 Az oldalprofil kivitele lapos profil Felület felületkezelés nélkül, utókezelt Létrafoktávolság 250 mm Méret 25x256x2000 Méret 25 X 250 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 3 mm ROHS-konform igen Rozsdamentes acél, maratott igen Szín nemesacél termékcsalád SL-sorozat Tűzálló kábelrendszerek – nem Méretek

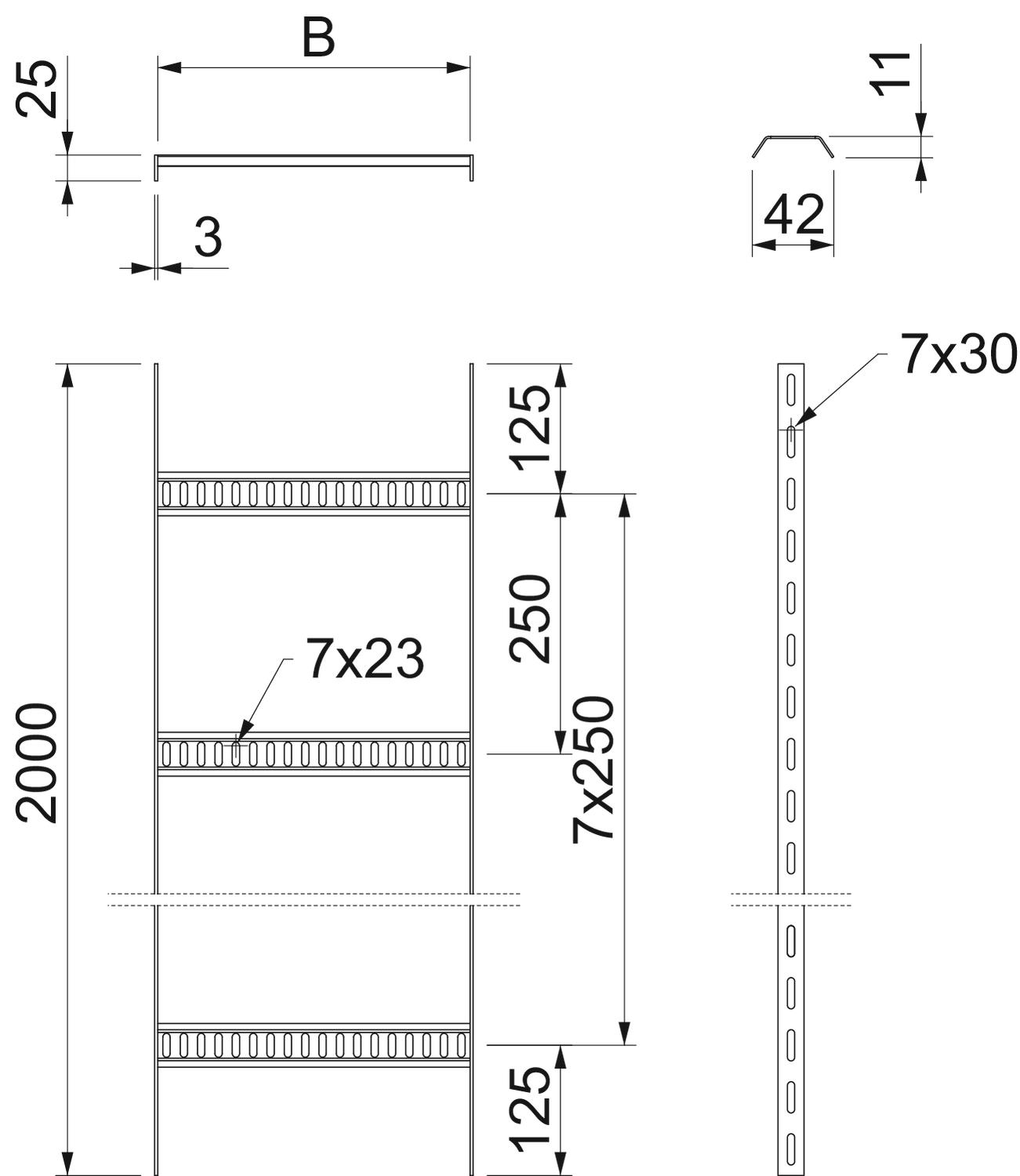

B méret 256 mm Hossz 2000 mm Magasság 25 mm Szélesség 250 mm Terhelések
Támaszköz 1,0 m 1,45 kN/m Támaszköz 1,5 m 0,65 kN/m Támaszköz 2,0 m 0,25 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-04-02T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 8,1225 kg CO₂e / 1 Méter CO₂ Footprint (GWP) 8,1225 kg CO₂e Declared Unit méter Declared Unit Quantity 1 Műszaki adatok

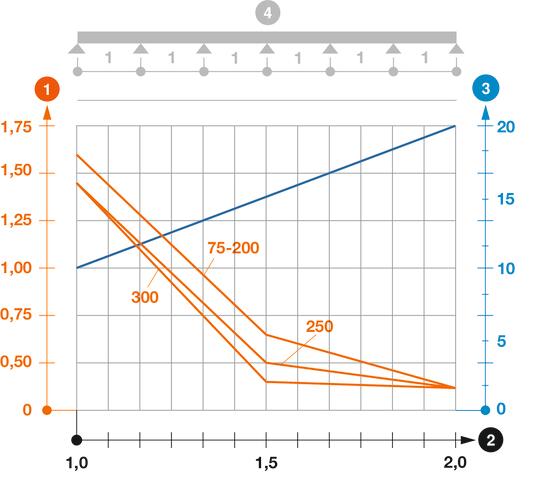

SL42 típusú kábellétra terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
Vizsgálati eljárás terhelési vázlata
-
