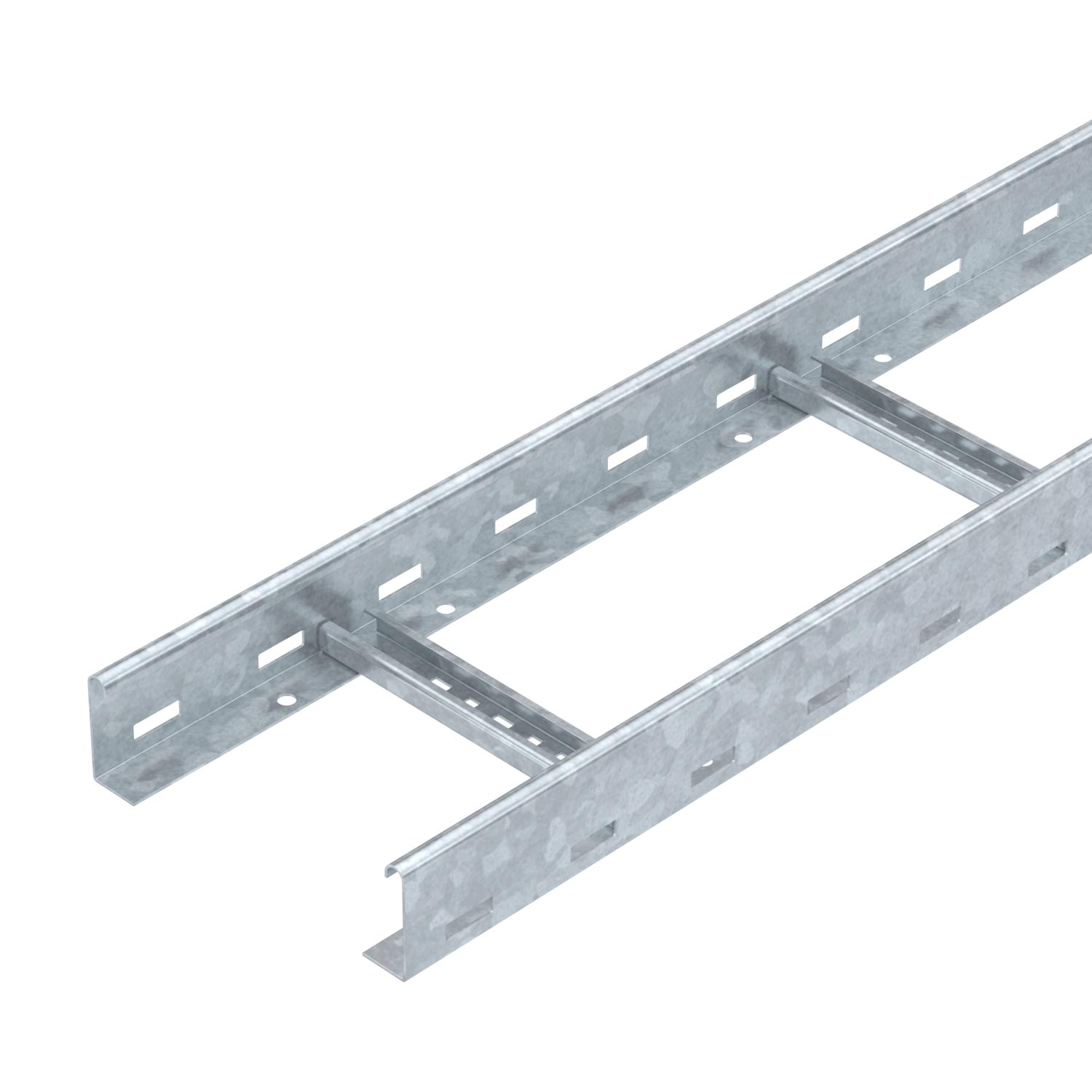

Kábellétra, LG 60, 6 m VS FT 6000 | 200 | 1,5 | igen | acél | merítetten tűzihorganyzott

Kábellétra, LG 60, 6 m VS FT

Rend. szám 6208650 | EAN-kód 4012195064329

Rend. szám / Típus

Hossz	6000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

A kábellétrákat összecsukott állapotban szállítjuk.

A hozzájuk tartozó 2056 típusú kengyeles bilincs a Kábelhágcsó-rendszerek c. fejezetben található.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	200 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	6,1866 kg CO2e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	9800 mm²
Hasznos keresztmetszet	98 cm²
Hossz	6000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

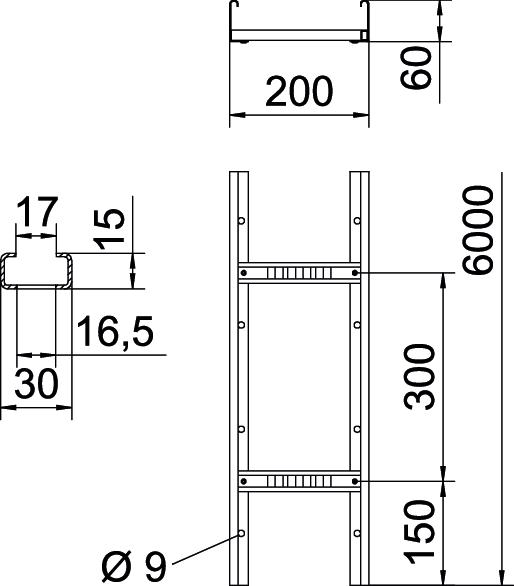

Méret	60x200x6000
Méret	60x200x6000
Nagyfesztávú kivitel	nem

Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Szélesség	200 mm
Szín	cink
Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m
Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m
Támaszköz 4,5 m	0,3 kN/m
Támasztáv 5,0 m	0,15 kN/m
Tűzálló kábelrendszerek –	igen
Tűzvédelem	Szabványos tűzálló kábeltartó-szerkezet

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	igen	acél	merítetten tűzihorganyzott	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6208661	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 200 FT	6051367	m	3 m
Hosszanti összekötő	LVG 60 FT	6208843	Darab	10 Darab
Csuklós összekötő, FT	LGVG 60 FT	6208944	Darab	10 Darab
Tágulási összekötő	LDVG 60 FT	6208970	Darab	2 Darab

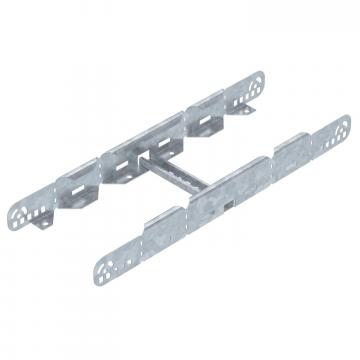

Multifunkciós összekötő, FT	LMFV 620 FT	6225730	Darab	1 Darab
90°-os sarokidom, 60 FT	LB 90 620 R3 FT	6225062	Darab	1 Darab
T-idom, 60 FT	LT 620 R3 FT	6225230	Darab	1 Darab
Beépíthető leágazóidom, 60 FT	LAA 620 R3 FT	6225870	Darab	1 Darab
Csuklós sarokidom-elem, 60 FT	LGBE 620 FT	6225470	Darab	1 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Támasztóelem	LAW FT	6221513	Darab	10 Darab
Csatlakozóelem, FT	LAS 60 FT	6221378	Darab	10 Darab
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Saroklemez, DD	LEB 25 DD	6221216	Darab	1 Darab
Saroklemez, DD	LEB 50 DD	6221259	Darab	1 Darab
Támasztólemez	LALB 20 FT	6221858	Darab	1 Darab
Kábel kilépő lemez	LAB 20 FT	6220436	Darab	1 Darab
Betétlemez, DD	ELB-L 20 DD	6103352	m	3 m
