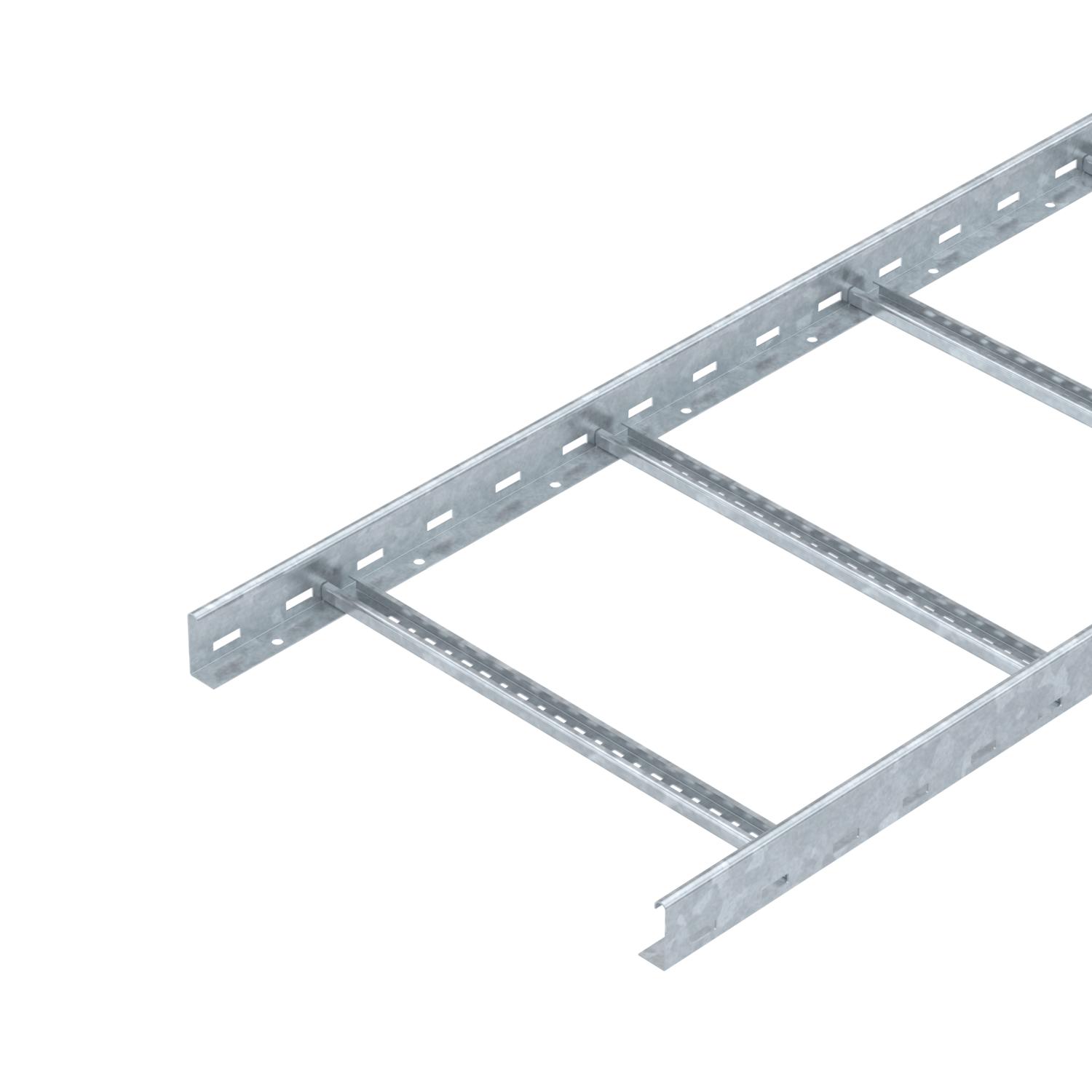

Kábellétra LG 60, 3 m VS FT
Rend. szám 6208574 | EAN-kód 4012195434214
- Termékleírás
-
TermékleírásKábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Kérés esetén egyéb méretek is rendelhetőek.
A kábellétrákat összecsukott állapotban szállítjuk.
A kábelek a megfelelő BS-H... típusú kengyeles bilinccsel szerelhetők fel.
A 200–400 mm szélességű kábellétrák alkalmazhatóak tűzálló kábelhágcsóként az MSZE 24102/DIN 4102-12 szerint. A kábelek felszerelhetőek a tűzállóság szempontjából engedélyezett BS-H...-M típusú kengyeles bilinccsel.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése szegecselve A létrafokok kivitele Profil perforált Anyag acél Az oldalprofil kivitele lapos profil Felület merítetten tűzihorganyzott Hasznos keresztmetszet 248 cm² Hasznos keresztmetszet 24800 mm² Létrafoktávolság 300 mm Méret 60x500x3000 Nagyfesztávú kivitel nem Oldalperforálás igen Pofa-lemezvastagság 1,5 mm Rozsdamentes acél, maratott nem Szín cink Tűzálló kábelrendszerek – nem Méretek

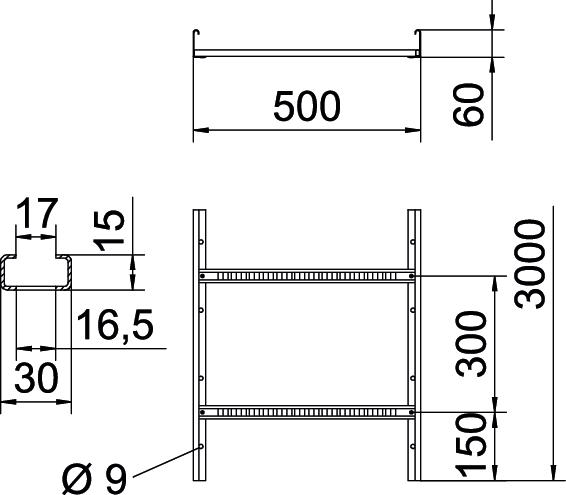

B méret 500 mm Hossz 3000 mm Létrafok távolsága 16,50 Magasság 60 mm Szélesség 500 mm Terhelések
Támaszköz 1,5 m 3,1 kN/m Támaszköz 2,0 m 2,25 kN/m Támaszköz 2,5 m 1,5 kN/m Támaszköz 3,0 m 1,1 kN/m Támaszköz 3,5 m 0,75 kN/m Támaszköz 4,0 m 0,45 kN/m Támaszköz 4,5 m 0,3 kN/m Támasztáv 5,0 m 0,15 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 7,9526 kg CO2e / 1 Méter CO₂ Footprint (GWP) 7,9526 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 Műszaki adatok
LG 60 VS típusú kábellétra terhelési diagramja
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Fedél forgóretesszel
DRL 500 FT 6051448 3 m
Hosszanti összekötő
LVG 60 FT 6208843 10 Darab
Csuklós összekötő, FT
LGVG 60 FT 6208944 10 Darab
Tágulási összekötő
LDVG 60 FT 6208970 2 Darab
Multifunkciós összekötő, FT
LMFV 650 FT 6225736 1 Darab
90°-os sarokidom, 60 FT
LB 90 650 R3 FT 6225068 1 Darab
T-idom, 60 FT
LT 650 R3 FT 6225236 1 Darab
Beépíthető leágazóidom, 60 FT
LAA 650 R3 FT 6225876 1 Darab
Csuklós sarokidom-elem, 60 FT
LGBE 650 FT 6225476 1 Darab
Védősapka, 60
SKH 60 OR 6222537 40 Pár
Támasztóelem
LAW FT 6221513 10 Darab
Csatlakozóelem, FT
LAS 60 FT 6221378 10 Darab
Válaszfal 45 DD
TSG 45 DD 6062321 3 m
Saroklemez, DD
LEB 25 DD 6221216 1 Darab
Saroklemez, DD
LEB 50 DD 6221259 1 Darab
Támasztólemez
LALB 50 FT 6221882 1 Darab
Kábel kilépő lemez
LAB 50 FT 6220460 1 Darab
Betétlemez, DD
ELB-L 50 DD 6103364 3 m - Letöltések
-
