Kábellétra, LG 60, 3 m VS FS 3000 | 500 | 1,5 | nem | acél | szalaghorganyzott

Kábellétra, LG 60, 3 m VS FS

Rend. szám 6208547 | EAN-kód 4012195064077

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –

Anyag	acél

Felület	szalaghorganyzott

Termékleírás

Termékleírás

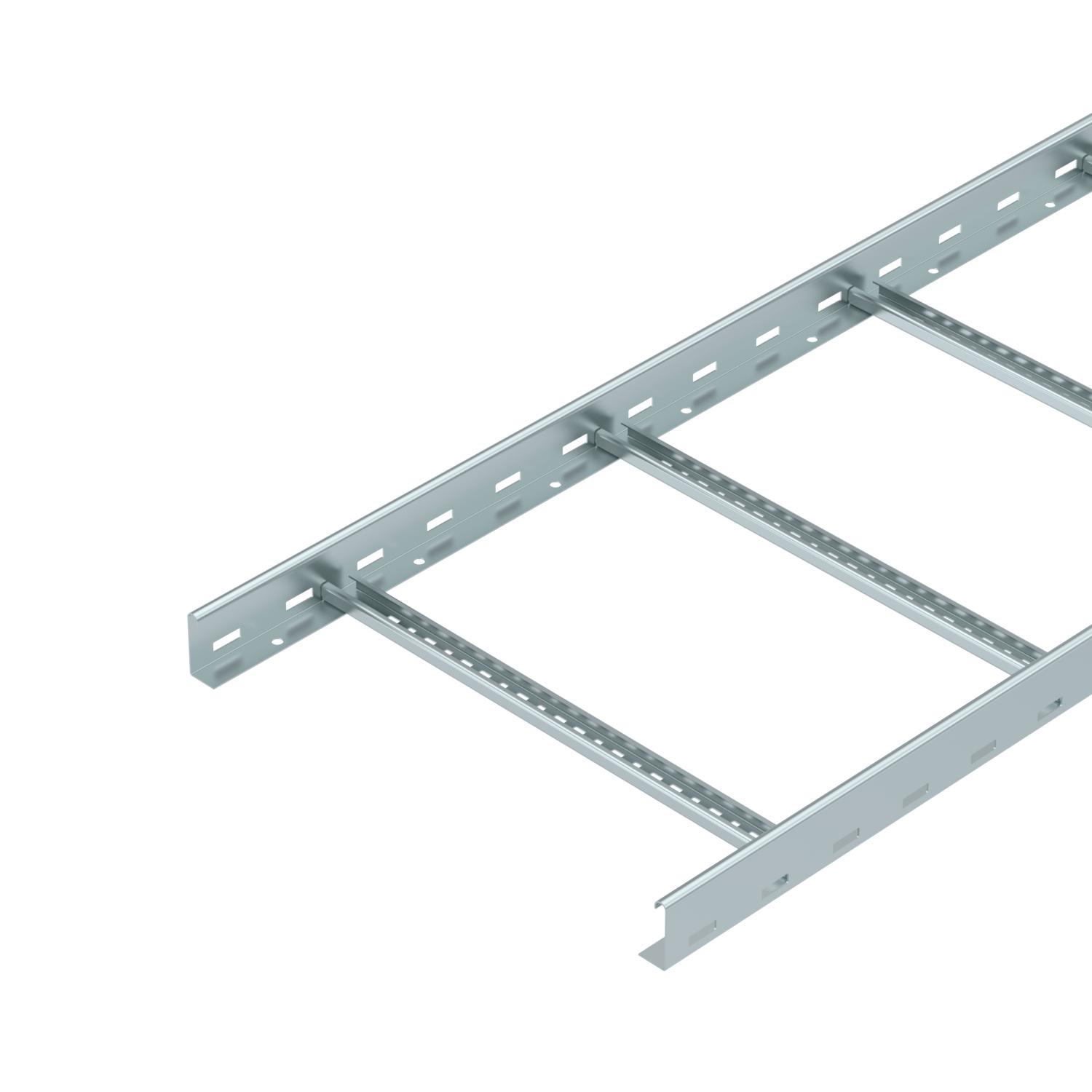

Kábellétra perforált oldallemezzel, oldalmagasság: 60 mm; létrafokok: beszegecselve, felülről nyitott C-profilból; VS-kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
Kérés esetén egyéb méretek is rendelhetőek.

A kábellétrákat összecsukott állapotban szállítjuk.

A kábelek a megfelelő BS-H... típusú kengyeles bilinccsel szerelhetők fel.

A 200–400 mm szélességű kábellétrák alkalmazhatóak tűzálló kábelhágcsóként az MSZE24102/DIN 4102-12 szerint. A kábelek felszerelhetőek a tűzállóság szempontjából engedélyezett BS-H...-M típusú kengyeles bilinccsel.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	500 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,0922 kg CO2e / 1 Méter
Felület	szalaghorganyzott
Hasznos keresztmetszet	248 cm²
Hasznos keresztmetszet	24800 mm²
Hossz	3000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	60 mm

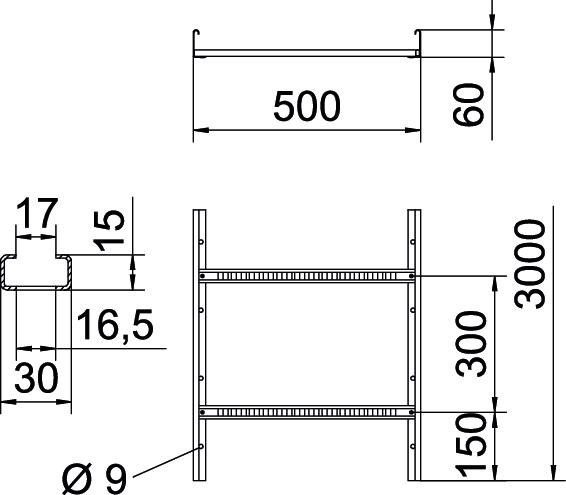

Méret	60x500x3000
Méret	60x500x3000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Szélesség	500 mm
Szín	cink
Támaszköz 1,5 m	3,1 kN/m
Támaszköz 2,0 m	2,25 kN/m
Támaszköz 2,5 m	1,5 kN/m
Támaszköz 3,0 m	1,1 kN/m
Támaszköz 3,5 m	0,75 kN/m
Támaszköz 4,0 m	0,45 kN/m
Támaszköz 4,5 m	0,3 kN/m
Támasztáv 5,0 m	0,15 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

LG 60 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	igen	acél	szalaghorganyzott	6208538	m	3 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	igen	acél	szalaghorganyzott	6208541	m	3 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	igen	acél	szalaghorganyzott	6208544	m	3 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	nem	acél	szalaghorganyzott	6208547	m	3 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	nem	acél	szalaghorganyzott	6208550	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 500 FS	6052509	m	3 m
Hosszanti összekötő	LVG 60 FS	6208840	Darab	10 Darab
Sarokösszekötő	LWVG 60 FS	6208895	Darab	10 Darab
Csuklós összekötő	LGVG 60 FS	6208941	Darab	10 Darab

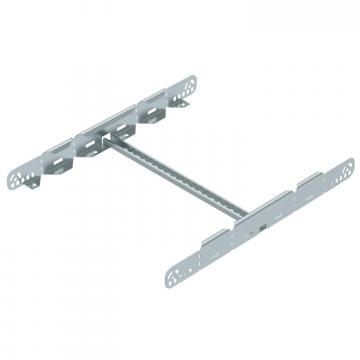

Multifunkciós összekötő	LMFV 650 FS	6225716	Darab	1 Darab
90°-os sarokidom, 60 FS	LB 90 650 R3 FS	6225048	Darab	1 Darab

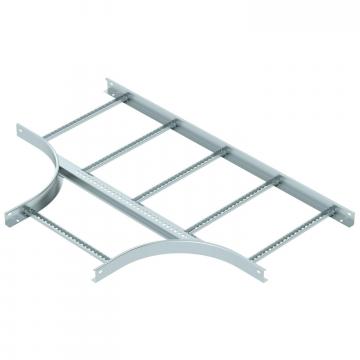

T-idom, 60 FS	LT 650 R3 FS	6225216	Darab	1 Darab

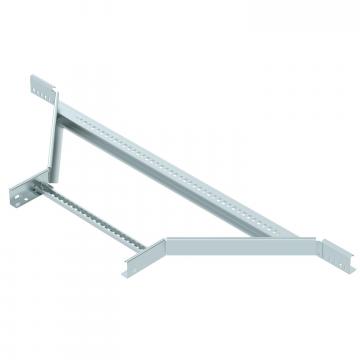

Beépíthető leágazóidom, 60 FS	LAA 650 R3 FS	6225856	Darab	1 Darab
Csuklós sarokidom-elem, 60 FS	LGBE 650 FS	6225456	Darab	1 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Csatlakozóelem	LAS 60 FS	6221351	Darab	10 Darab
Válaszfal 45 FS	TSG 45 FS	6062033	m	3 m
Saroklemez	LEB 25 FS	6221203	Darab	1 Darab
Saroklemez	LEB 50 FS	6221246	Darab	1 Darab
Betétlemez	ELB-L 50 FS	6103316	m	3 m
