Kábellétra, LG 110, 3 m VS FT 3000 | 400 | 1,5 | nem | acél | merítetten tűzihorganyzott

Kábellétra, LG 110, 3 m VS FT

Rend. szám 6216429 | EAN-kód 4012195065258

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Anyag	acél

Felület	merítetten tűzihorganyzott

Termékleírás

Termékleírás

Kábellétra perforált oldallemezzel, oldalmagasság: 110 mm; létrafokok: beszegecselve, felülről nyitott C-profilból.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

A kábellétrákat összecsukott állapotban szállítjuk.

A hozzájuk tartozó BS-H... típusú kengyeles bilincs a Kábelhágcsó-rendszerek c. fejezetben található.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	szegecselve
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	400 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	9,9171 kg CO2e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	378 cm²
Hasznos keresztmetszet	37800 mm²
Hossz	3000 mm
Létrafok távolsága	16,50
Létrafoktávolság	300 mm
Magasság	110 mm

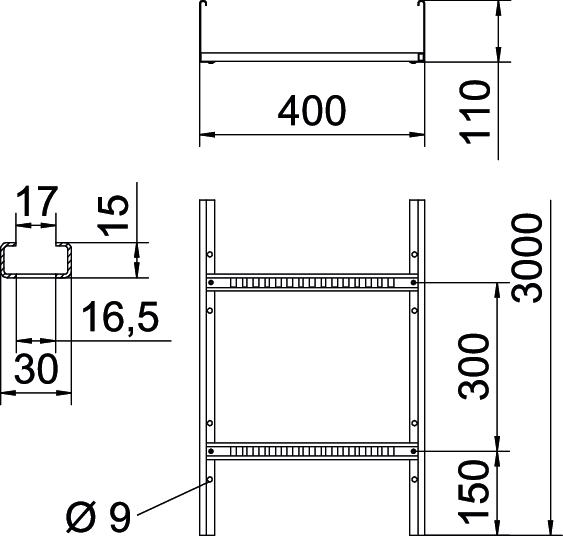

Méret	110x400x3000
Méret	110x400x3000

Nagyfesztávú kivitel	nem
Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Szélesség	400 mm
Szín	cink
Támaszköz 2,0 m	3,1 kN/m
Támaszköz 2,5 m	2 kN/m
Támaszköz 3,0 m	1,4 kN/m
Támaszköz 3,5 m	0,9 kN/m
Támaszköz 4,0 m	0,65 kN/m
Támaszköz 4,5 m	0,55 kN/m
Támaszköz 6,0 m	0,15 kN/m
Támasztáv 5,0 m	0,5 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

LG 110 VS típusú kábellétra terhelési diagramja

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Anyag	Felület	Rend. szám	Mennyiség	Legkisebb eladási egység
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	nem	acél	merítetten tűzihorganyzott	6216435	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 400 FT	6051413	m	3 m
Hosszanti összekötő	LVG 110 FT	6216548	Darab	10 Darab
Csuklós összekötő, FT	LGVG 110 FT	6216653	Darab	10 Darab
Multifunkciós összekötő, FT	LMFV 1140 FT	6225774	Darab	1 Darab
90°-os sarokidom, 110 FT	LB 90 1140 R3 FT	6225146	Darab	1 Darab
T-idom, 110 FT	LT 1140 R3 FT	6225314	Darab	1 Darab
Beépíthető leágazóidom, 110 FT	LAA 1140 R3 FT	6225934	Darab	1 Darab
Csuklós sarokidom-elem, 110 FT	LGBE 1140 FT	6225514	Darab	1 Darab
Védősapka	SKH 110 OR	6222553	Pár	20 Pár
Támasztóelem	LAW FT	6221513	Darab	10 Darab
Csatlakozóelem, FT	LAS 110 FT	6221424	Darab	10 Darab
Válaszfal, 85 DD	TSG 85 DD	6062331	m	3 m
Saroklemez, DD	LEB 25 DD	6221216	Darab	1 Darab
Saroklemez, DD	LEB 50 DD	6221259	Darab	1 Darab
Támasztólemez	LALB 40 FT	6221874	Darab	1 Darab
Kábel kilépő lemez	LAB 40 FT	6220452	Darab	1 Darab
Betétlemez, DD	ELB-L 40 DD	6103360	m	3 m
