Kábellétra, LCIS 60, 6 m C30 A2 6000 | 200 | 1,5 | nem

Kábellétra, LCIS 60, 6 m C30 A2

Rend. szám 6207252 | EAN-kód 4012196431687

Rend. szám / Típus

Hossz	6000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

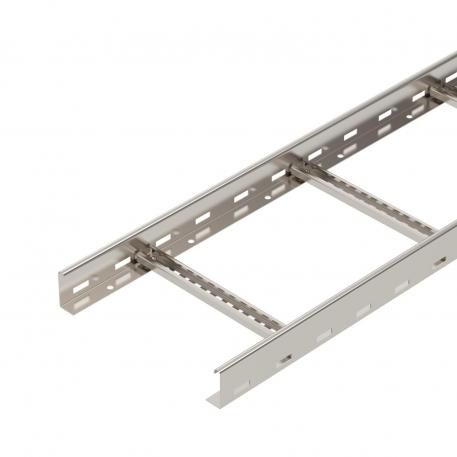

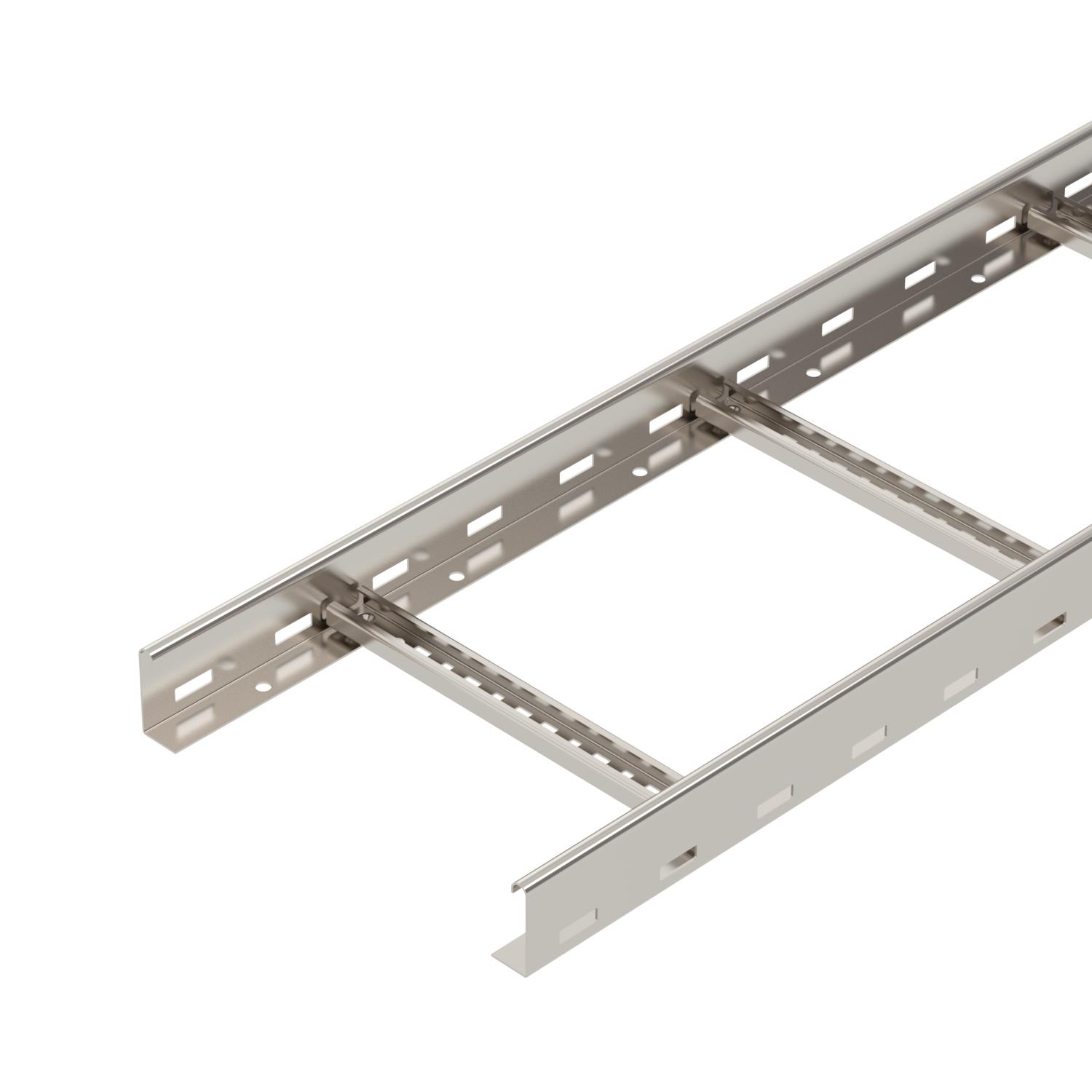

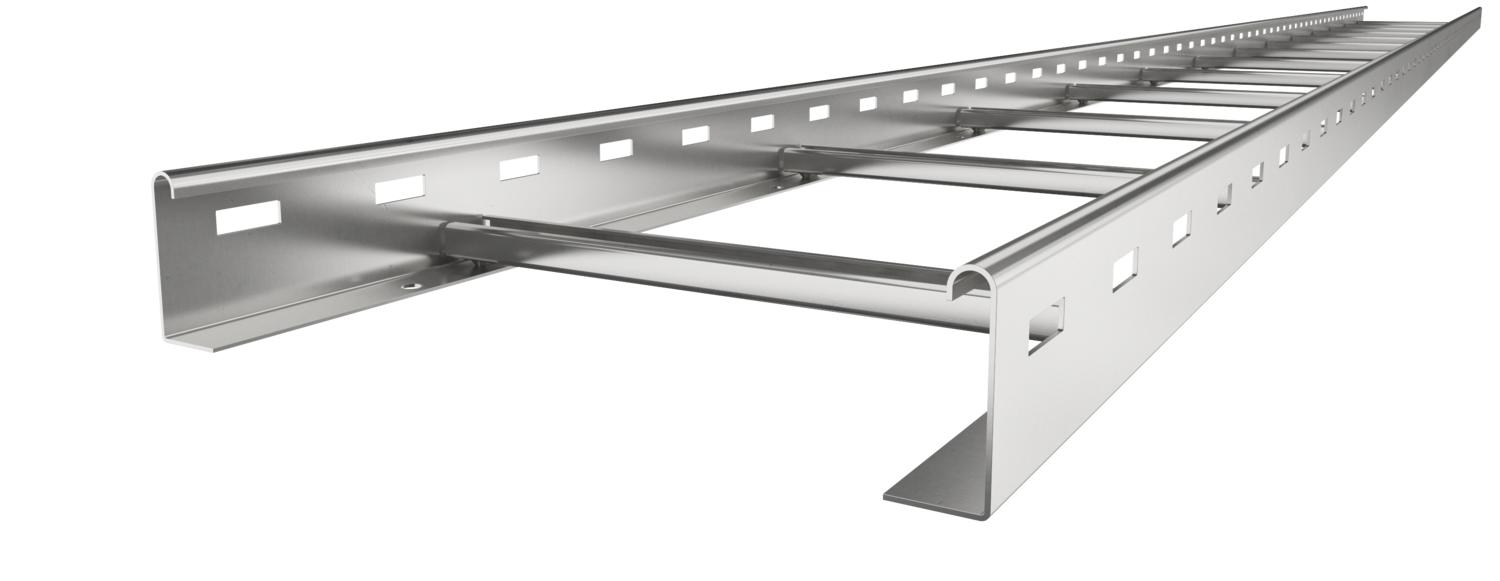

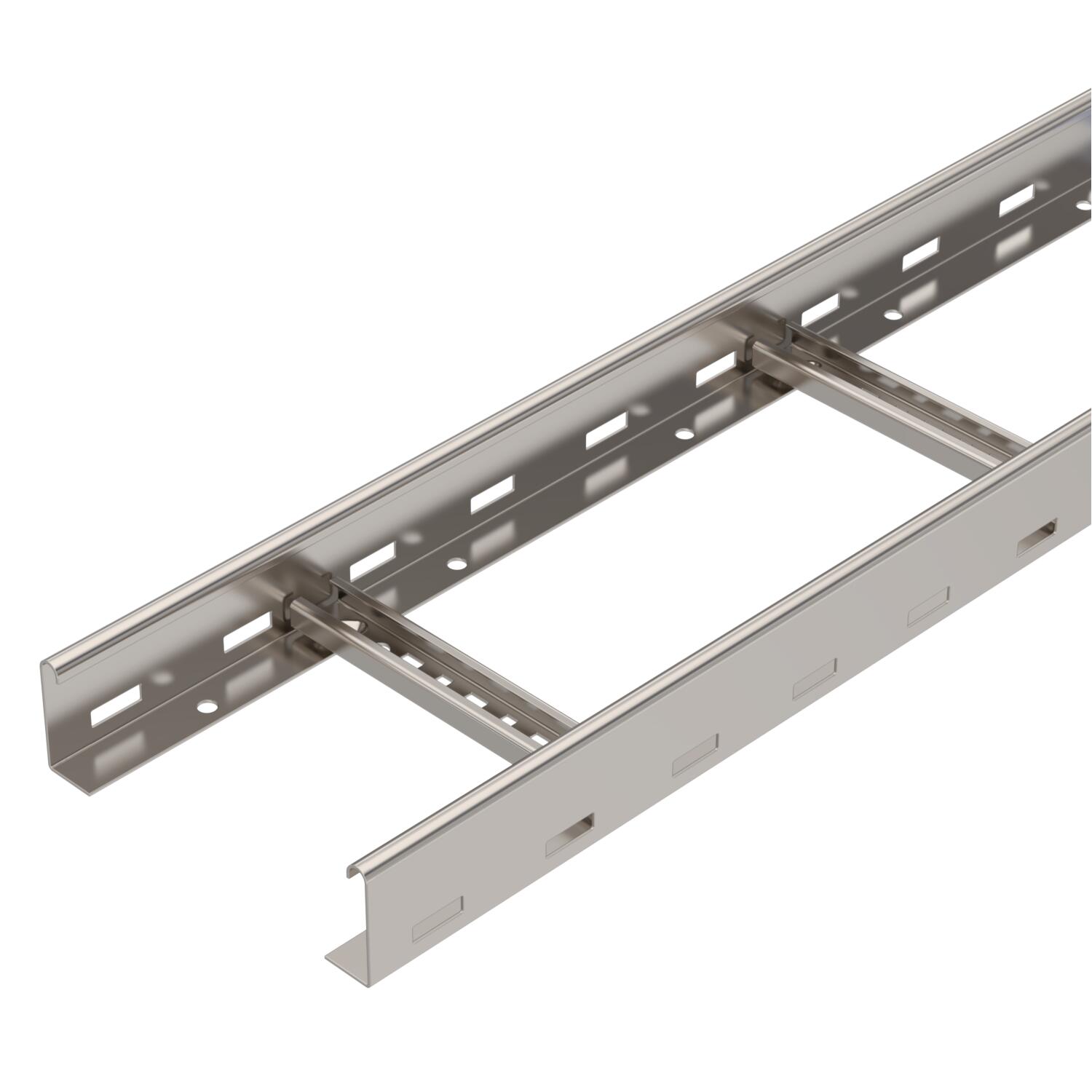

Kábellétra 60 mm-es oldalmagassággal, behegesztett, felülről nyitott C30-as profilú létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra például LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	rozsdamentes acél, 1.4301
Az oldalprofil kivitele	lapos profil
B méret	200 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	13,4903 kg CO2e / 1 Méter
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	80 cm²
Hasznos keresztmetszet	8000 mm²
Hossz	6000 mm
Létrafok távolsága	17,00
Létrafoktávolság	300 mm
Magasság	60 mm
Méret	60x200x6000
Nagyfesztávú kivitel	nem

Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	igen
Szélesség	200 mm
Szín	nemesacél
Támaszköz 1,5 m	3,3 kN/m
Támaszköz 2,0 m	2 kN/m
Támaszköz 2,5 m	1,3 kN/m
Támaszköz 3,0 m	1 kN/m
Támaszköz 3,5 m	0,78 kN/m
Támaszköz 4,0 m	0,4 kN/m
Támaszköz 4,5 m	0,3 kN/m
Támasztáv 5,0 m	0,2 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

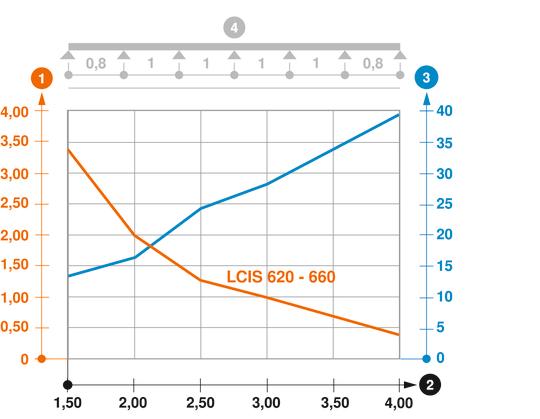

Terhelési diagram, LCIS 60

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	nem	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	nem	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	nem	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	nem	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	nem	6207260	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesz nélkül	DRLU 100 A2	6052824	m	3 m
Hosszanti összekötő, A2	LVG 60 A2	6208846	Darab	10 Darab
Sarokösszekötő, A2	LWVG 60 A2	6208898	Darab	10 Darab
Csuklós összekötő, A2	LGVG 60 A2	6208947	Darab	10 Darab

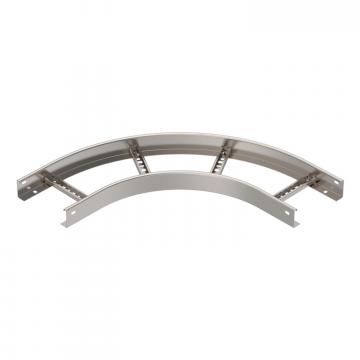

90°-os sarokidom, 60 A2	LB 90 620 R3 A2	6225082	Darab	1 Darab
T-idom, 60 A2	LT 620 R3 A2	6225250	Darab	1 Darab
Csuklós sarokidom-elem, 60 A2	LGBE 620 A2	6225460	Darab	1 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár

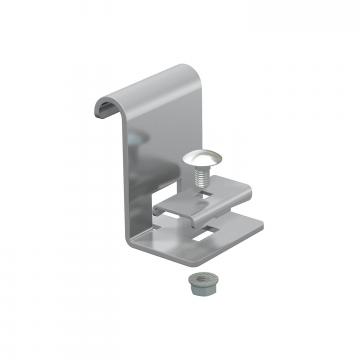

Csatlakozóelem, A2	LAS 60 A2	6221386	Darab	10 Darab
Válaszfal 45 A2	TSG 45 A2	6062025	m	3 m
Kilépőlemez, A2	LAB 20 A2	7164017	Darab	1 Darab
Betétlemez, A2	ELB-L20 A2	6103614	m	3 m
