Kábellétra, LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | nem

Kábellétra, LCIS 60, 3 m C30 FT

Rend. szám 6209727 | EAN-kód 4012196431762

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Pofa-lemezvastagság	1,5 mm

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

60 mm oldalmagasságú kábellétrák, hegesztett, felülről nyitott C30-as létrafokokkal. Erősítésül és élvédelem céljából hajlított oldalpofával. Konzolra LKS 40 típusú szorítóelemekkel lehet felerősíteni. A létrafokok résmérete 16,5 mm, a hozzávaló kábelrögzítő szorítókengyel a BS-H... típus.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.

Műszaki adatok

Műszaki adatok

A létrafok rögzítése	hegesztett
A létrafokok kivitele	Profil perforált
Anyag	acél
Az oldalprofil kivitele	lapos profil
B méret	500 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,0247 kg CO2e / 1 Méter
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	200 cm²
Hasznos keresztmetszet	20000 mm²
Hossz	3000 mm
Létrafok távolsága	17,00
Létrafoktávolság	300 mm
Magasság	60 mm
Méret	60x500x3000
Nagyfesztávú kivitel	nem

Oldalperforálás	igen
Pofa-lemezvastagság	1,5 mm
Rozsdamentes acél, maratott	nem
Szélesség	500 mm
Szín	cink
Támaszköz 1,5 m	3,3 kN/m
Támaszköz 2,0 m	2 kN/m
Támaszköz 2,5 m	1,3 kN/m
Támaszköz 3,0 m	1 kN/m
Támaszköz 3,5 m	0,78 kN/m
Támaszköz 4,0 m	0,4 kN/m
Támaszköz 4,5 m	0,3 kN/m
Támasztáv 5,0 m	0,2 kN/m
Tűzálló kábelrendszerek –	nem

Műszaki adatok

Terhelési diagram, LCIS 60

Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
Támaszköz m-ben
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
Vizsgálati eljárás terhelési vázlata
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
Pofabehajlási görbe a támaszköztől függően

Minden típus

Minden típus

Típus	Hossz	Szélesség	Pofa-lemezvastagság	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nem	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nem	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nem	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nem	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nem	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nem	6209729	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Fedél forgóretesszel	DRL 500 FT	6051448	m	3 m
Hosszanti összekötő	LVG 60 FT	6208843	Darab	10 Darab
Csuklós összekötő, FT	LGVG 60 FT	6208944	Darab	10 Darab
Tágulási összekötő	LDVG 60 FT	6208970	Darab	2 Darab
Multifunkciós összekötő, FT	LMFV 650 FT	6225736	Darab	1 Darab

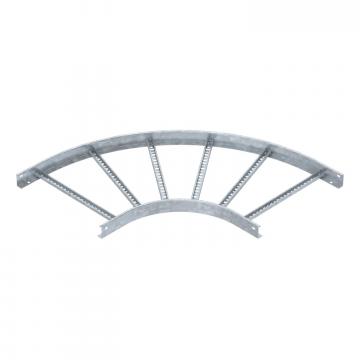

90°-os sarokidom, 60 FT	LB 90 650 R3 FT	6225068	Darab	1 Darab

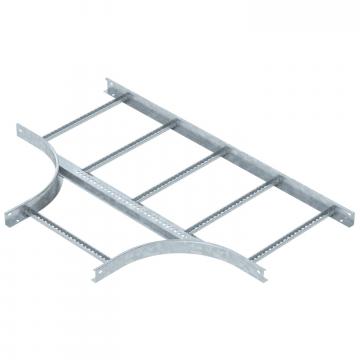

T-idom, 60 FT	LT 650 R3 FT	6225236	Darab	1 Darab

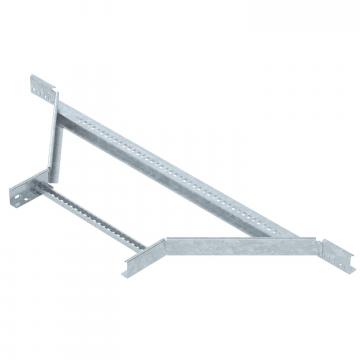

Beépíthető leágazóidom, 60 FT	LAA 650 R3 FT	6225876	Darab	1 Darab
Csuklós sarokidom-elem, 60 FT	LGBE 650 FT	6225476	Darab	1 Darab
Védősapka, 60	SKH 60 OR	6222537	Pár	40 Pár
Támasztóelem	LAW FT	6221513	Darab	10 Darab
Csatlakozóelem, FT	LAS 60 FT	6221378	Darab	10 Darab
Válaszfal 45 DD	TSG 45 DD	6062321	m	3 m
Saroklemez, DD	LEB 25 DD	6221216	Darab	1 Darab
Saroklemez, DD	LEB 50 DD	6221259	Darab	1 Darab
Támasztólemez	LALB 50 FT	6221882	Darab	1 Darab
Kábel kilépő lemez	LAB 50 FT	6220460	Darab	1 Darab
Betétlemez, DD	ELB-L 50 DD	6103364	m	3 m
