Húzó- és leágazódoboz UZD350-4 SO
Rend. szám 7410011 | EAN-kód 4012197408763
- Termékleírás
-

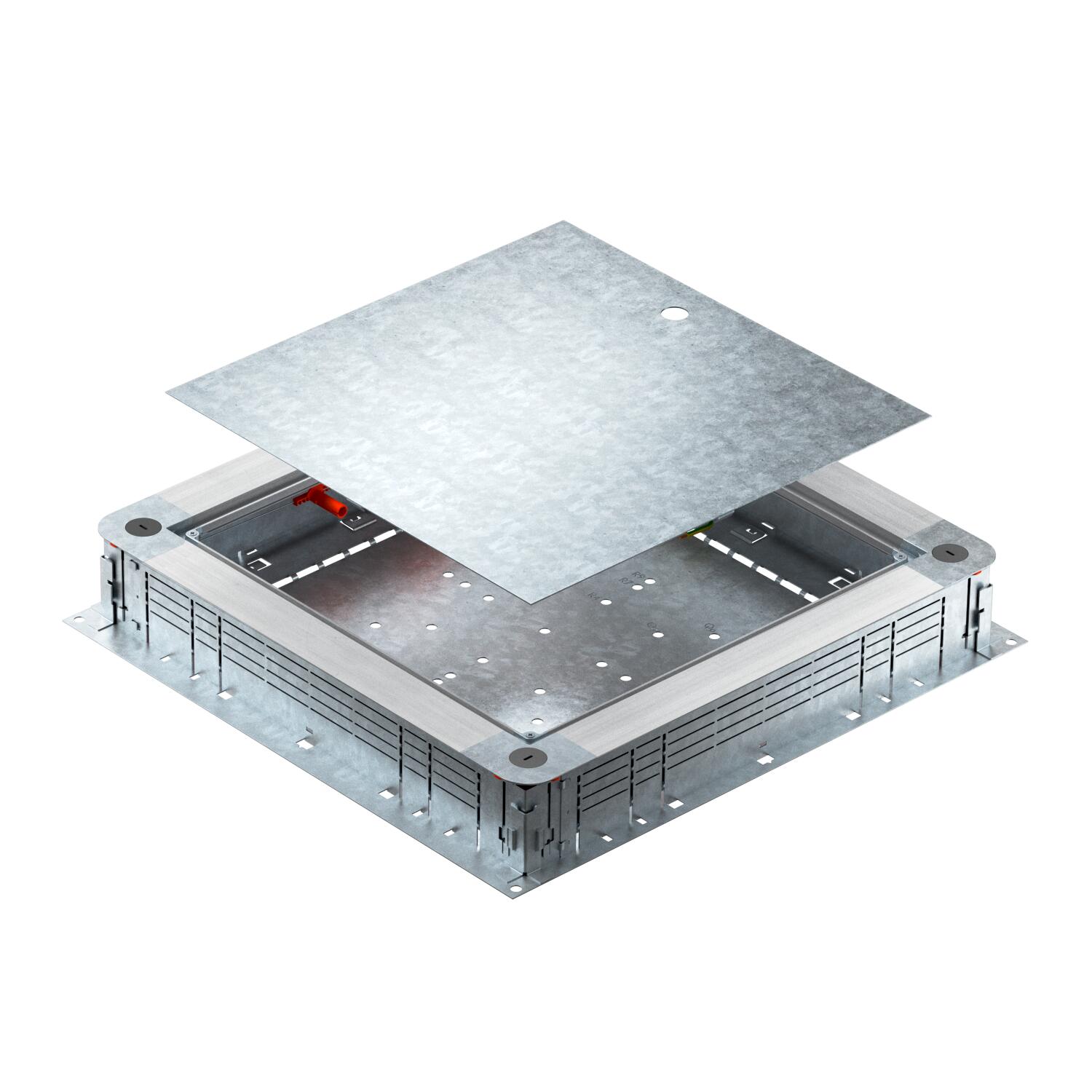

TermékleírásPadló alatti húzó- és leágazódoboz esztrich-el fedett padló alatti installációs rendszerekhez. Beépítési egységek felszereléséhez a fedélbe (külön rendelhető). Fokozatmentesen szintezhető 115-160 mm esztrich magasságig. Az esztrich az élekkel egy síkba összedolgozhatók. Az esztrich öntése utáni akusztikus leválasztási opcióval és a rendszer tartozékaival nagy teherbírású alkalmazásokhoz is használható. Kábelek és vezetékek bevezetése a 2 rekeszes EÜK csatornába.
-
- Műszaki adatok
-
Műszaki adatok

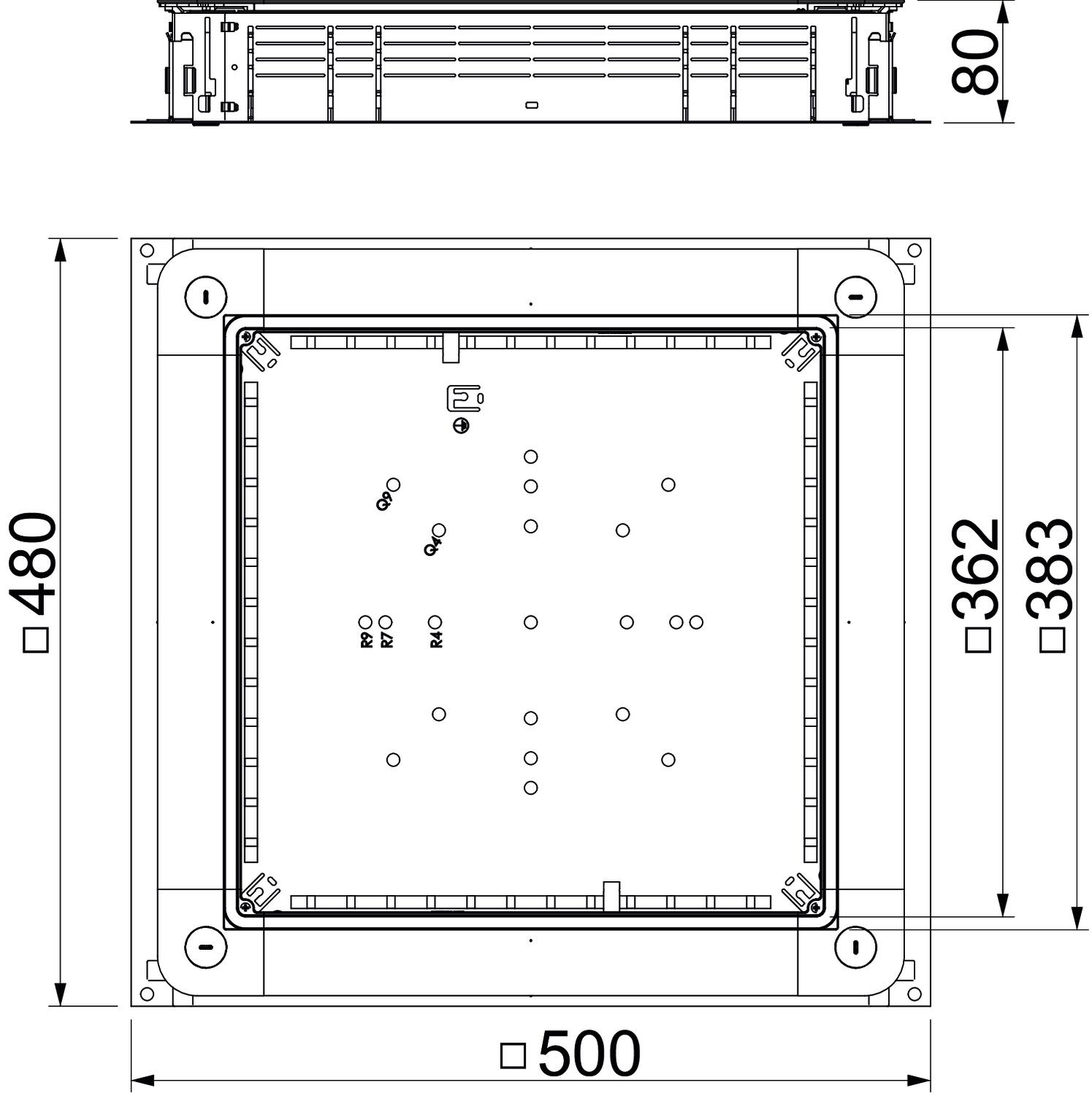

A beépíthető készülékek darabszáma 1 a méret 362 mm A méret 480 mm alkalmas padló alatti csatornákhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag acél B méret 500 mm b méret 383 mm Beépítőnyílás beépíthető egységhez Négyzetes Beépítőnyílás padlótartályhoz nem Csatornamagasság max. 58 mm Csatornamagasság min. 28 mm Csatornaszélesség max. 350 mm Csatornaszélesség min. 190 mm csőcsatlakozáshoz nem Esztrichmagasság max. 160 mm Esztrichmagasság min. 115 mm Fedélkivitel Univerzális Felület szalaghorganyzott Fenéklemez igen IP védettség nyitott állapotban IP20 Méret 500x480x80 Minimális esztrich-magasság 115 névleges méret 350 mm Szétválasztható igen Szintezési tartomány max. 160 mm Szintezési tartomány min. 115 mm Tömítés-beépítési lehetőség igen - Minden típus
-
Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat UZD350-4 SO / 7410011 , 0.13MB , pdfSzerelési útmutató Esztrichbe ágyazott csatornarendszer EÜK , 10.26MB , pdfSzerelési útmutató EÜK screed-covered duct system generation 3 , 76.05MB , pdf
