Hosszú támasztóláb napelem-modulok rögzítéséhez kelet-nyugati tájolással, lapostetőkhöz

Hosszú támasztóláb napelem-modulok rögzítéséhez kelet-nyugati tájolással, lapostetőkhöz

Name: Hosszú támasztóláb napelem-modulok rögzítéséhez kelet-nyugati tájolással, lapostetőkhöz
Brand: OBO Bettermann
SKU: 5901667

Rend. szám 5901667 | EAN-kód 4012197516888

Termékleírás

Termékleírás

Hosszú támasztóláb napelem-modulok lapostetőkre történő szereléséhez kelet-nyugati tájolással. Szerelés TPF 35 tartóprofillal és KLU univerzális kapoccsal vagy rugós leszorító- és közbenső leszorító bilincsekkel (KLE F/KLZ F). Dőlésszög 10°. Bepattintható rögzítés tartóprofilokra.

Műszaki adatok

Műszaki adatok

Állítható	nem
Anyag	acél
Felület	szalaghorganyzott Zink/Alumínium, Double Dip
max. hajlásszög	10 °

Méret	283,1x80x237,9
min. hajlásszög	10 °
Szín	cink
With module earthing	nem

Méretek

Hossz	283,1 mm
Magasság	237,9 mm

Szélesség	80 mm

Minden típus

Minden típus

Típus		Rend. szám	Mennyiség	Legkisebb eladási egység
STLOW AD DD		5901667	Darab	8 Darab

Letöltések

Adatlap STLOW AD DD / 5901667 , 0.16MB , pdf

Katalógus Solutions for photovoltaic systems , 29.05MB , pdf

Letöltés

Szerelési útmutató Magic PV Flat Basic lapostetőre szerelhető napelemes tartószerkezetek , 3.93MB , pdf

Letöltés

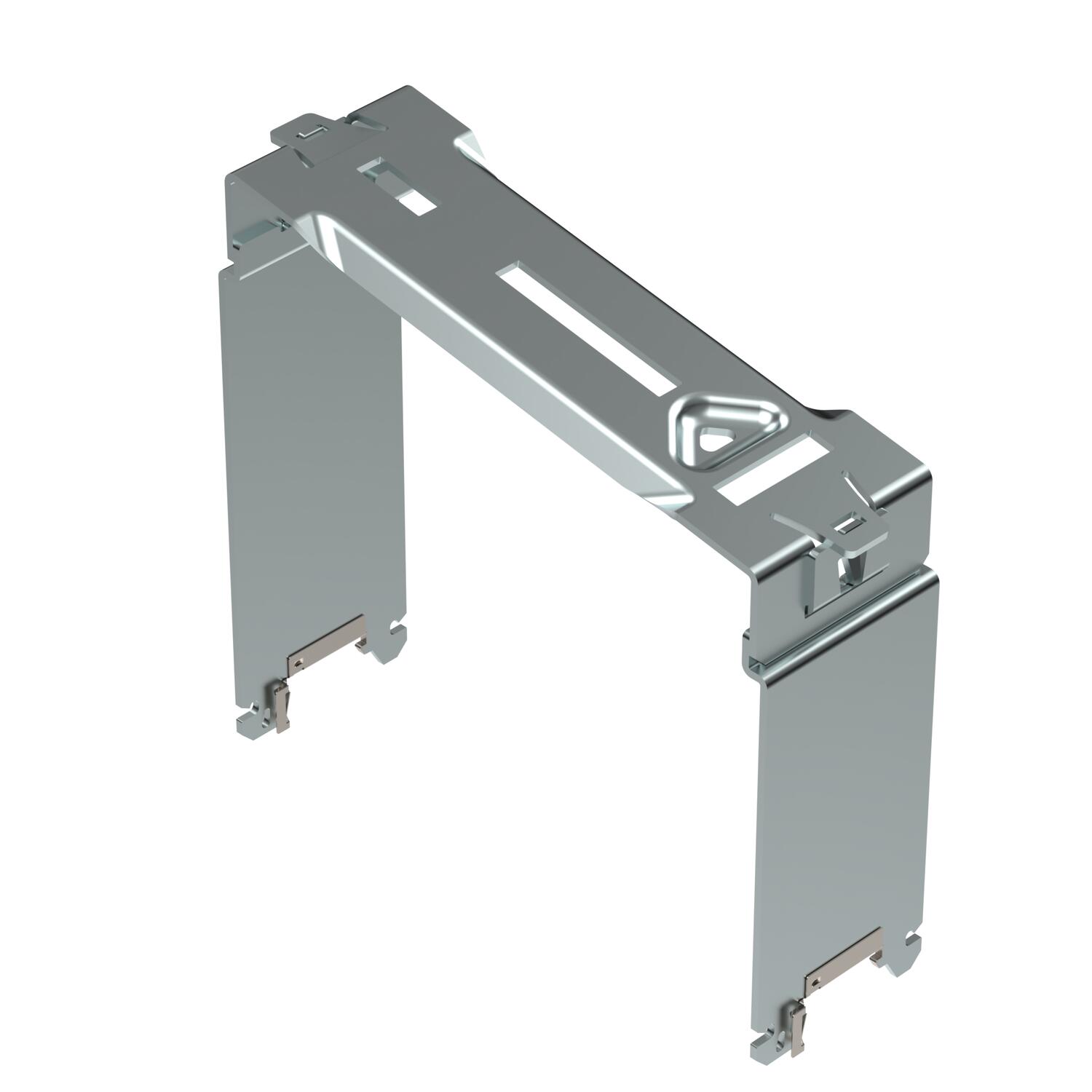

Termékgrafika STLOW AD DD / 5901667, 51.47 kB, jpg

Letöltés

Méretezett rajz STLOW AD DD / 5901667, 11.69 kB, jpg

Letöltés

Ehhez a termékhez nem áll rendelkezésre kiírási szöveg
