Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 3498716 / Horgonycsap BZ3 A4

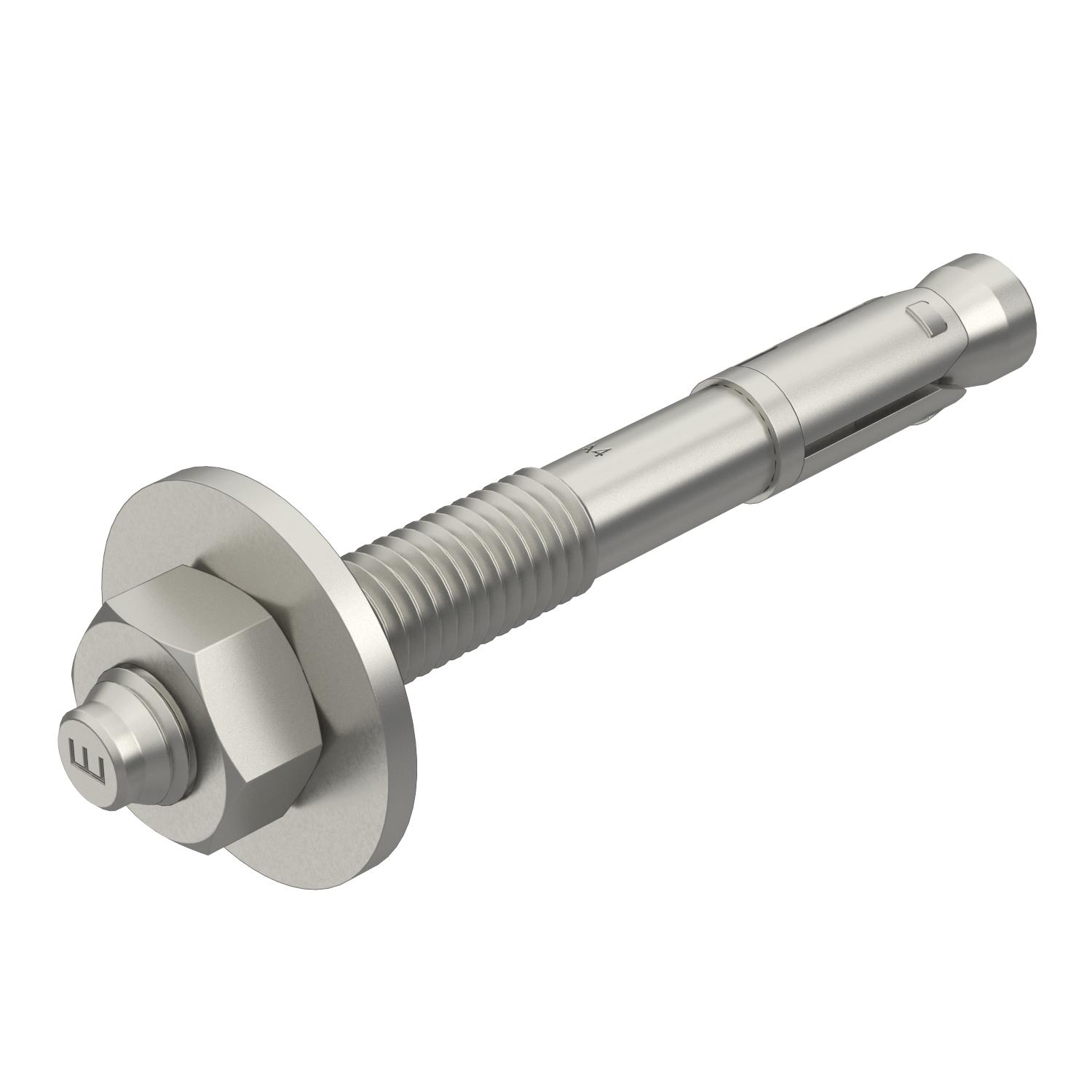

Horgonycsap, BZ-U A4
Rend. szám 3498322 | EAN-kód 4012196411825
- Termékleírás
-
TermékleírásA BZ jelű horgonycsavar középnehéz és nehéz terhek rögzítésére kültéren és beltéren egyaránt, repedt és repedésmentes betonban. Nagy megengedett terhelést visel el kis szegély- és tengelytávolságok mellett.
ETA-99/0010európai műszaki engedély belefoglalva a tűz hatás alatti karakterisztikus értékeket R 120-as tűzállóságig. Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál. Bizonyított alkalmasság C1 és C2 kategóriájú szeizmikus hatásoknál.
-
- Műszaki adatok
-
Műszaki adatok

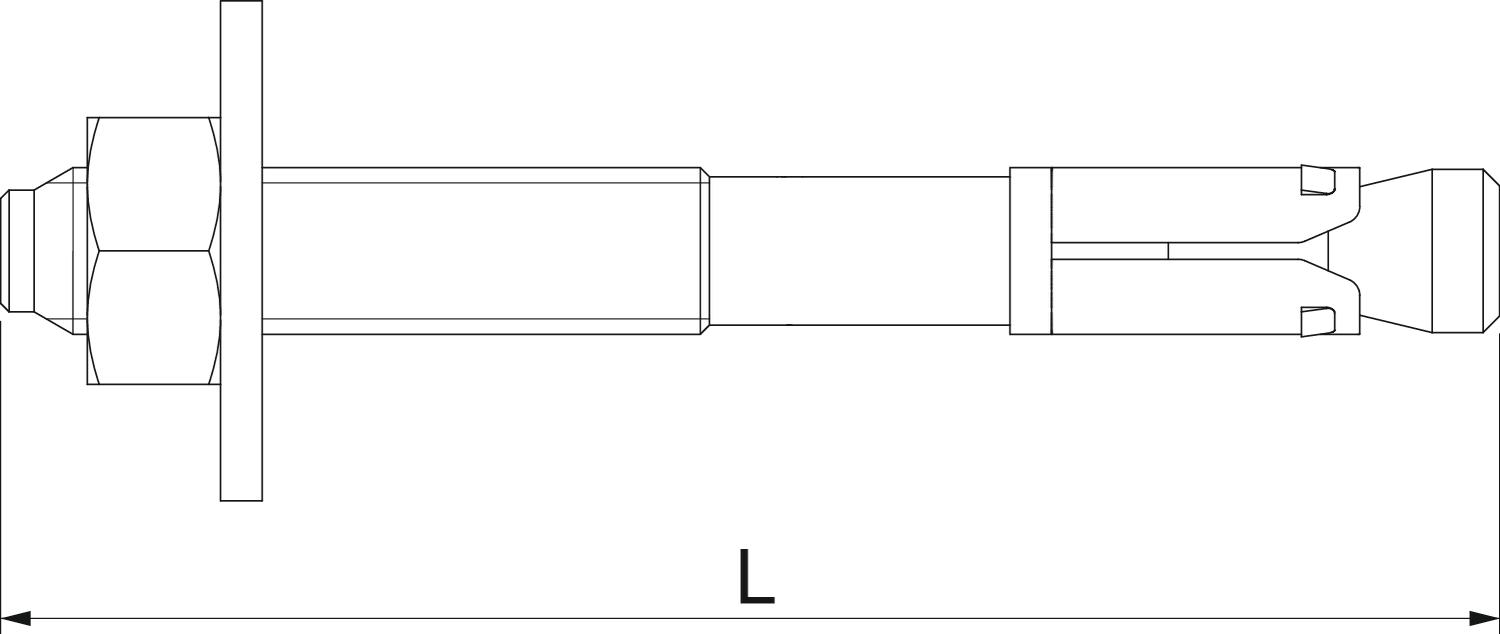

A dübelek/szegek/csavarok kivitelezése Műanyag feszítőék Anyag rozsdamentes acél Csatlakozási méret max. 21 mm Csatlakozási méret min. 10 mm Csavarmenet típusa metrikus ETA földrengés-minősítés C1 és C2 Felület felületkezelés nélkül, utókezelt Furatátmérő min. 8 mm Furatmélység 60 mm Hossz 75 mm Húzási zóna megengedett terhelési tartománya 2,4 Kivitel beütéshez L méret 75 mm Menet M8 Méret M8x75mm Metrikus menet 8 Szorítási tartomány 10 mm - Minden típus
- Letöltések
-
Katalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat BZ-U8-10-21/75A4 / 3498322 , 0.29MB , pdfREACH Megfelelőségi nyilatkozat BZ-U8-10-21/75A4 / 3498322 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat BZ-U8-10-21/75A4 / 3498322 , 0.12MB , pdfEngedélyezési okirat Európai alkalmazási engedély MKT, horgonycsap BZ, BZ-IG , 0.13MB , pdfSzerelési útmutató Szerelési útmutató, horgonycsavar, BZ, BZ-U , 0.98MB , pdf
