GR Magic® rácsos kábeltálca, 35 FT 3000 | 50 | 35 | 3,9 | 9,4 | nem

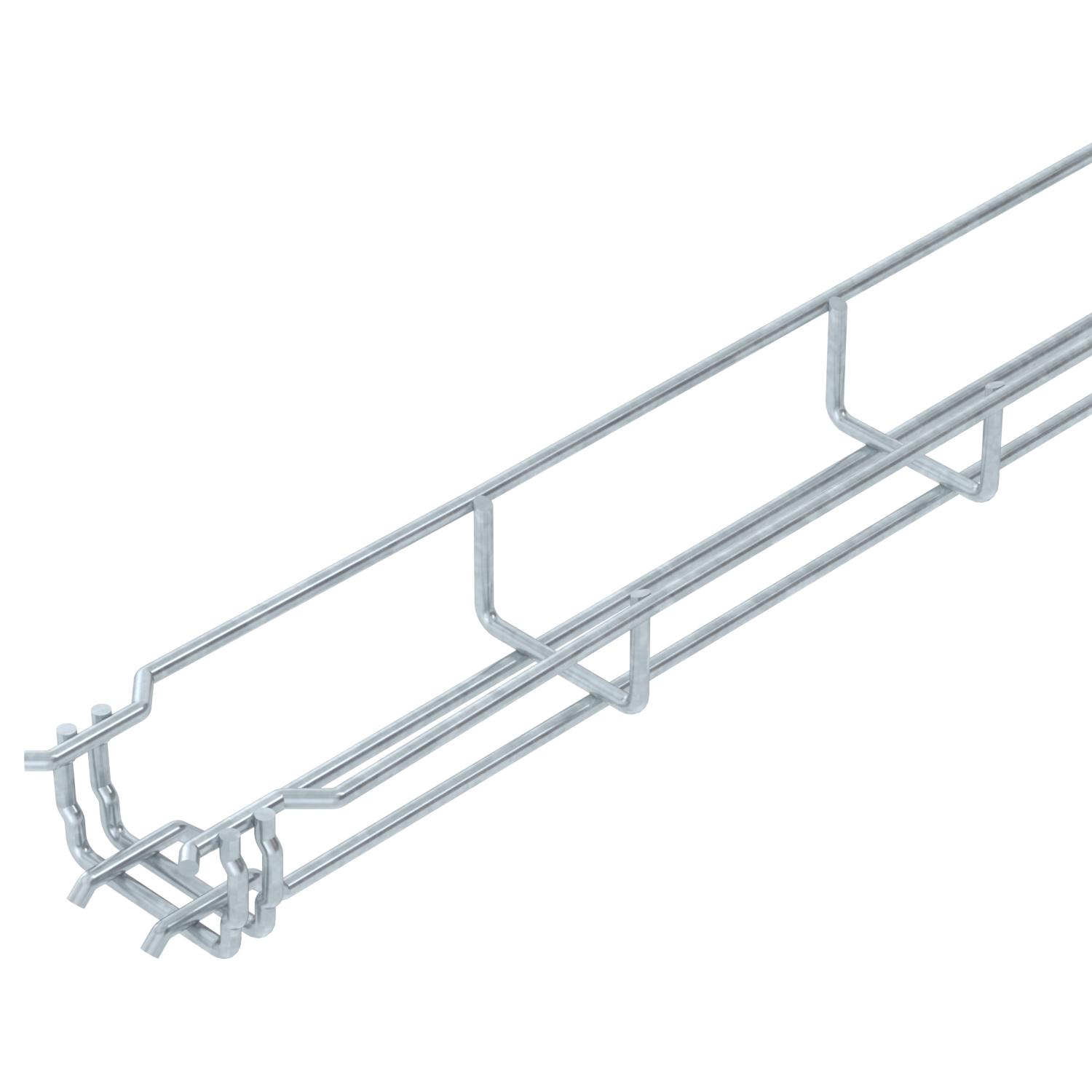

GR Magic® rácsos kábeltálca, 35 FT

Rend. szám 6000069 | EAN-kód 4012195624820

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Magasság	35 mm

Huzalátmérő

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

35 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.

Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm (kivétel: GRM 35/50 = 20 x 100 mm).

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Beépített válaszfal	nélkül
Csavar nélküli összekötő	igen
Felület	merítetten tűzihorganyzott
Hasznos keresztmetszet	1750 mm²
Hasznos keresztmetszet	9,4 cm²
Huzalátmérő	3,9 mm

Méret	35x50x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	Integrált összekötő
Profilalak	U-idom
Rozsdamentes acél, maratott	nem
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

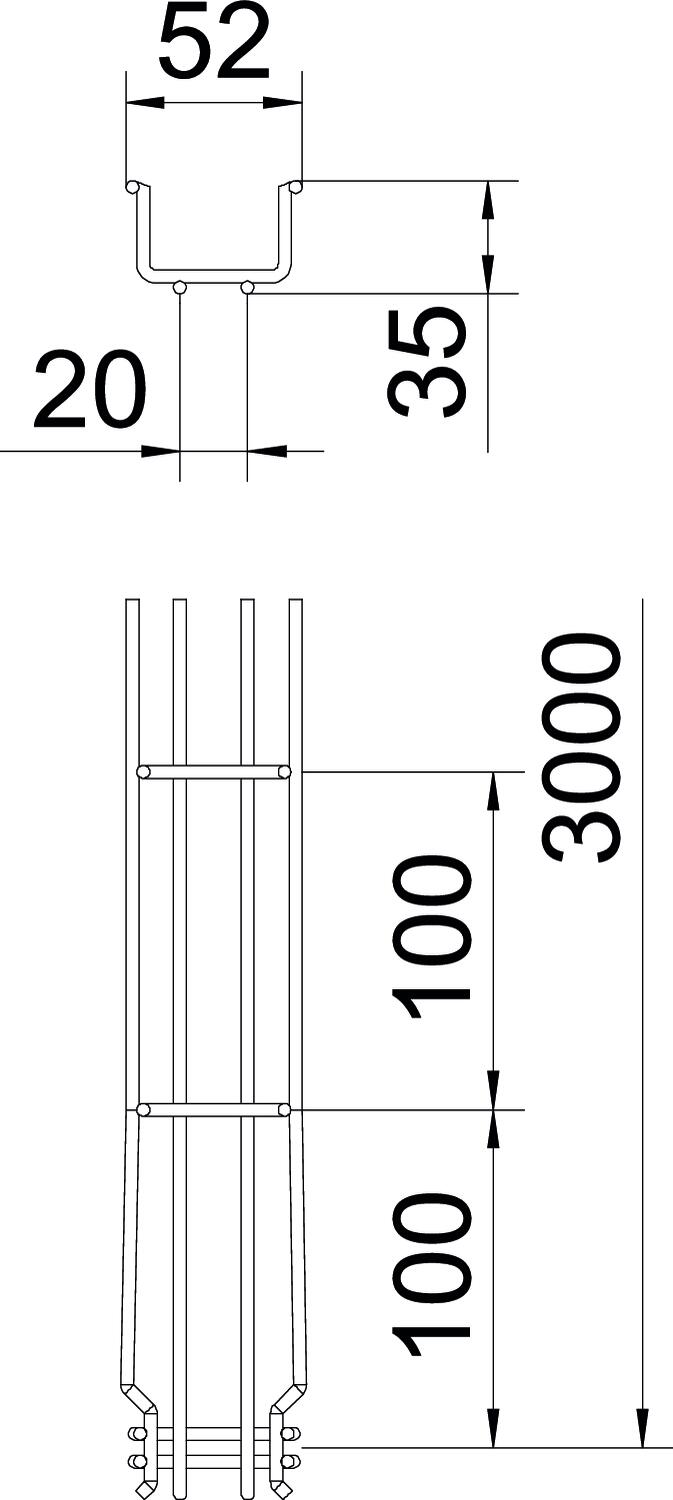

Méretek

B méret	52 mm
Hossz	3000 mm
Magasság	35 mm

Magasság	1,38 in
Szélesség	50 mm
Szélesség	1,97 in

Terhelések

Támaszköz 1,0 m	0,25 kN/m
Támaszköz 1,5 m	0,11 kN/m

Támaszköz 2,0 m	0,1 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,0255 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	1,0255 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

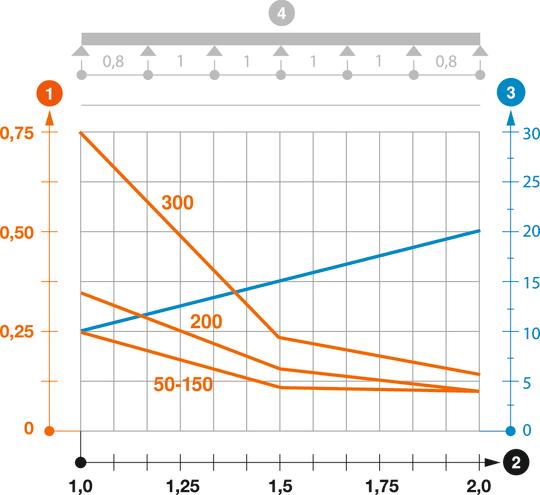

GRM 35 típusú GR-Magic rácsos kábeltálca terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nem	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nem	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nem	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nem	6000073	m	3 m

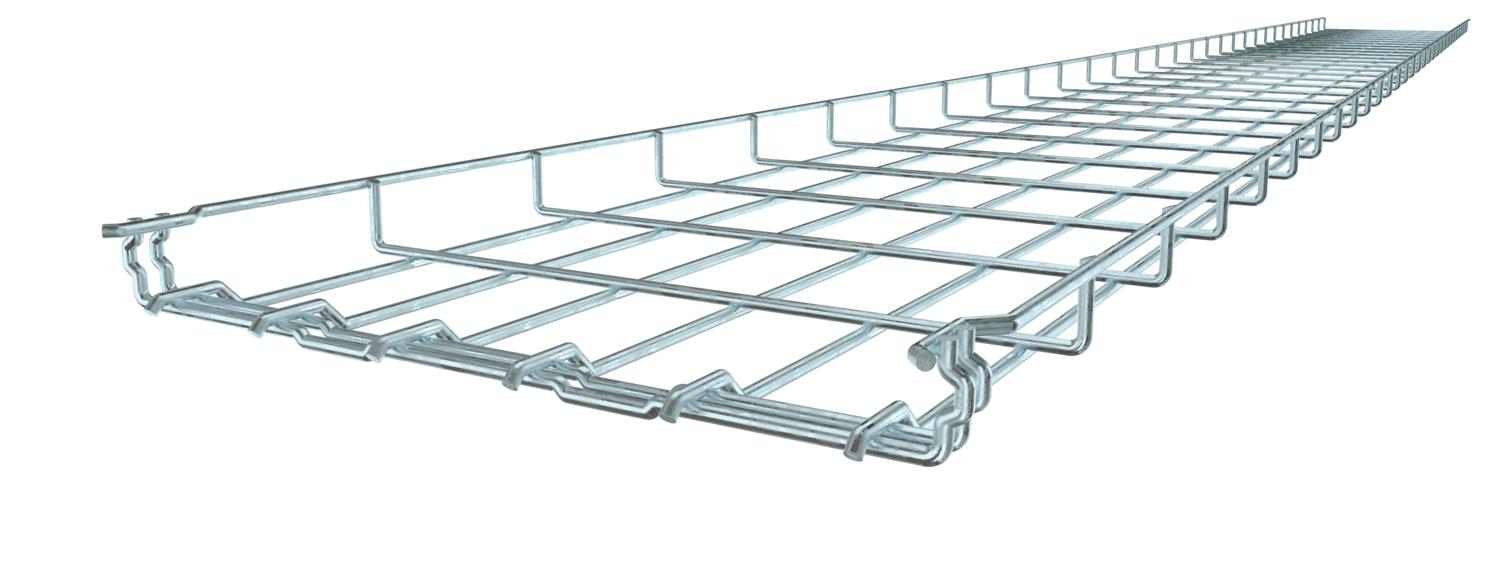

GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nem	6000075	m	3 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

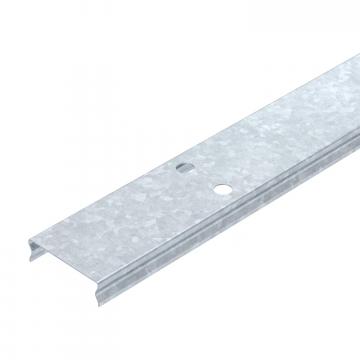

Rápattintható rácsos kábeltálca-fedél, FT	DGRR 50 FT	6001820	m	3 m

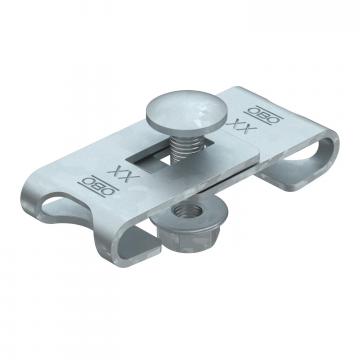

Sarokösszekötő, FT	GEV 36 FT	6016723	Darab	20 Darab

Szerelési segédanyagok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

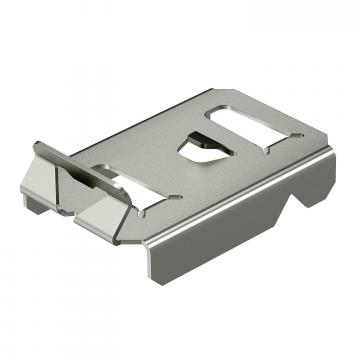

Rögzítőelem válaszfalakhoz	KS GR A2	6062282	Darab	30 Darab
Válaszfal, 30 DD	TSG 30 DD	6062314	m	3 m

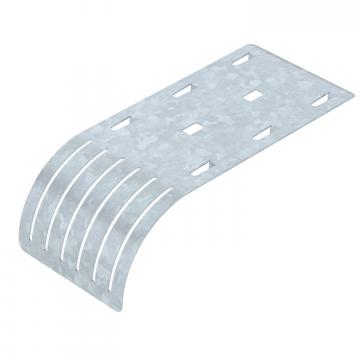

Kábel kilépő lemez, FT	KAB GR FT	6220142	Darab	10 Darab

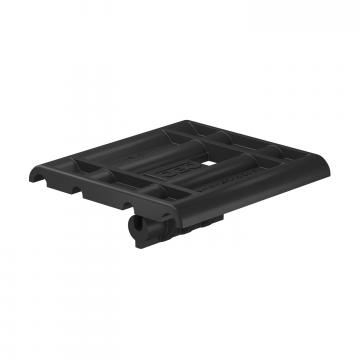

Rácsos kábeltálca adapter tetővezeték tartóhoz	165 MBG HGRM	5218886	Darab	50 Darab
