GR Magic® rácsos kábeltálca, 105 G 3000 | 500 | 105 | 4,8 | 459 | nem

GR Magic® rácsos kábeltálca, 105 G

Rend. szám 6002415 | EAN-kód 4012196020997

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Magasság	105 mm

Huzalátmérő

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

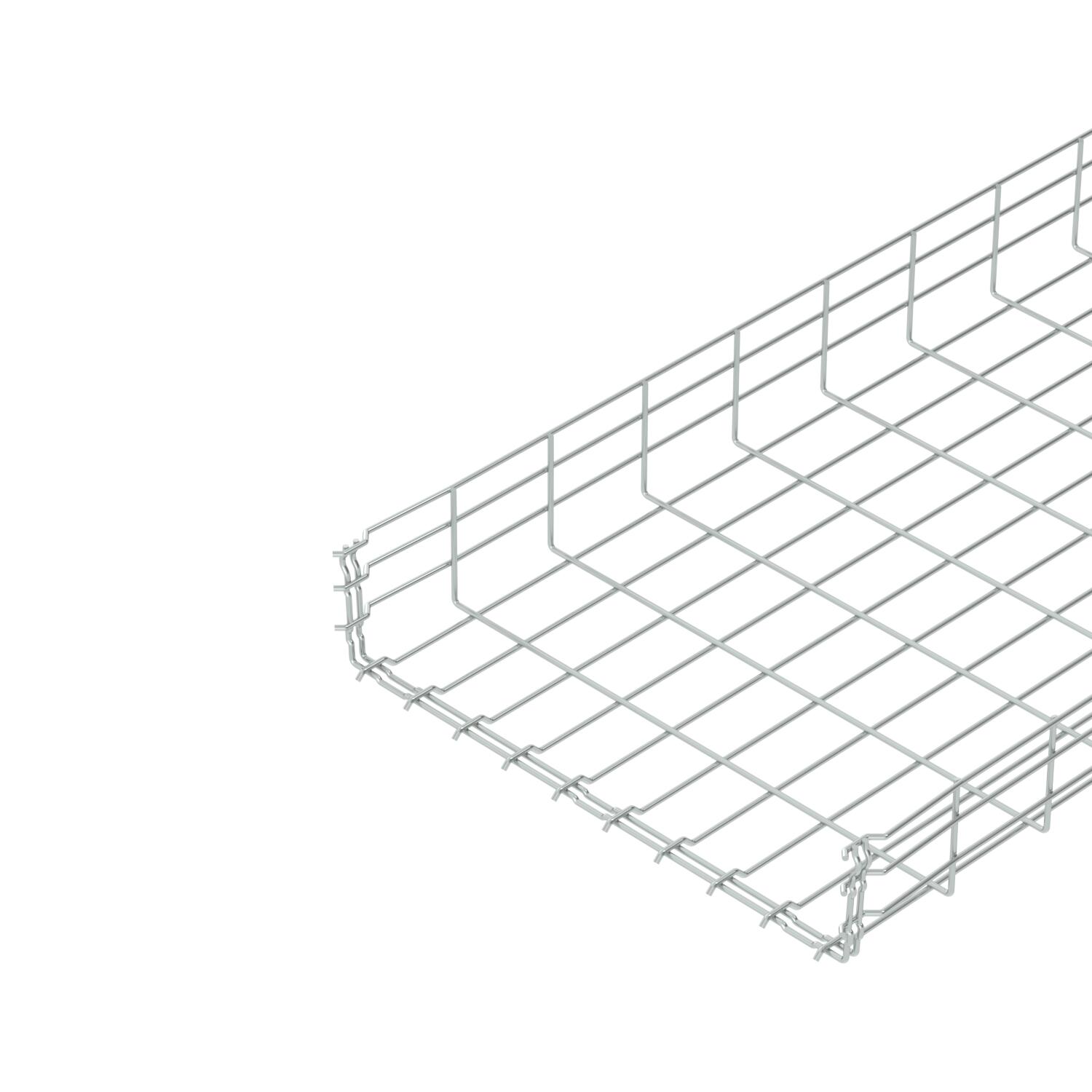

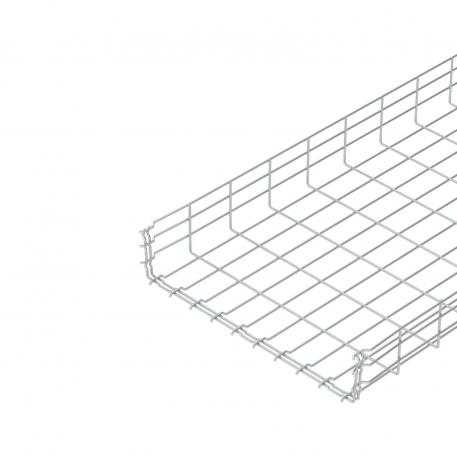

105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitel.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm.

Műszaki adatok

Műszaki adatok

Anyag	acél
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Beépített válaszfal	nélkül
Csavar nélküli összekötő	igen
Felület	galvanikusan horganyzott
Hasznos keresztmetszet	45900 mm²
Hasznos keresztmetszet	459 cm²
Huzalátmérő	4,8 mm
Méret	105x500x3000

Nagyfesztávú kivitel	nem
Összekötők kivitele	Integrált összekötő
Profilalak	U-idom
ROHS-konform	igen
Rozsdamentes acél, maratott	nem
Szín	cink
Terhelésteszt típusa az IEC 61537 szerint	II. típus
termékcsalád	GRM-sorozat
Tűzálló kábelrendszerek –	nem

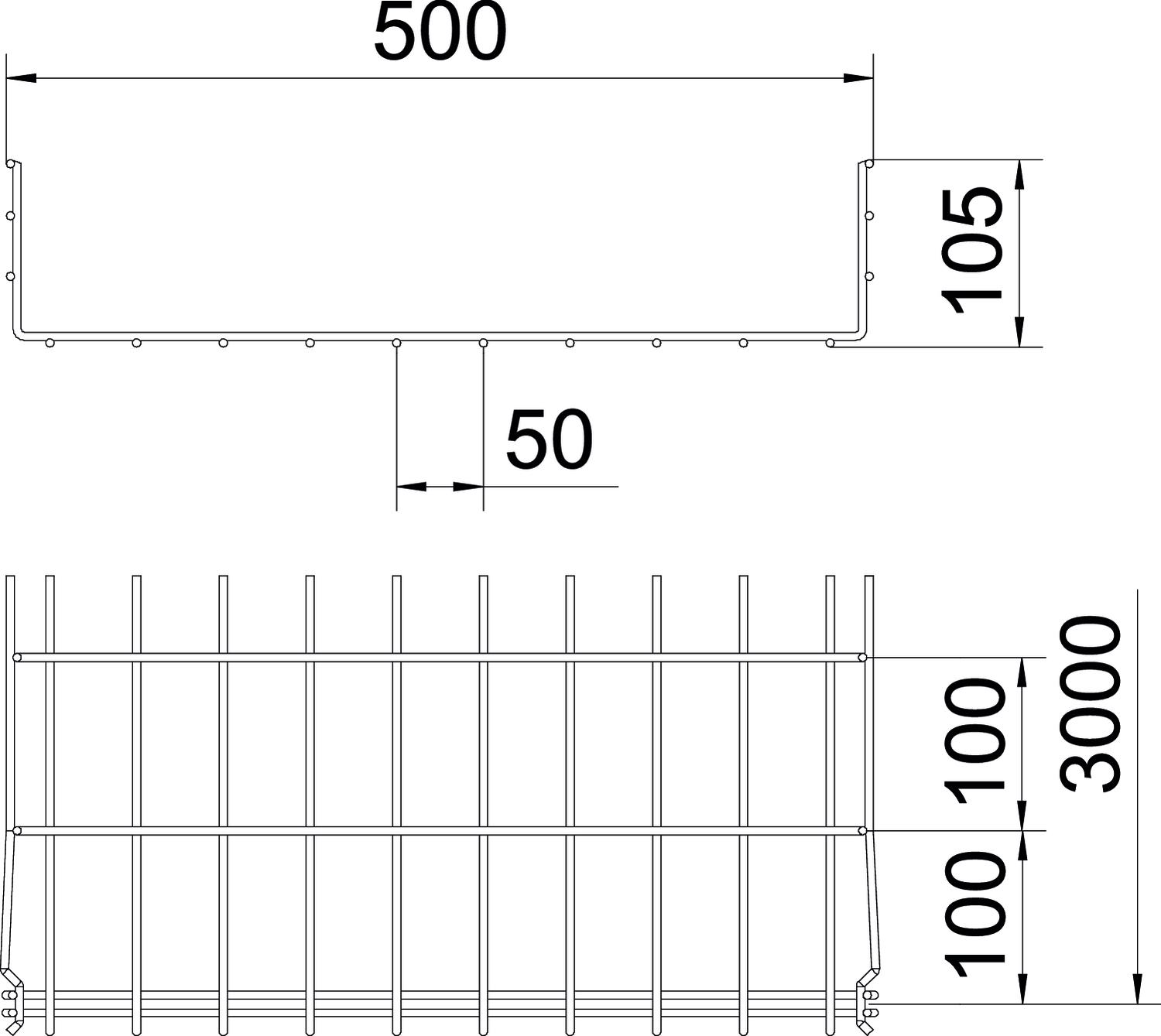

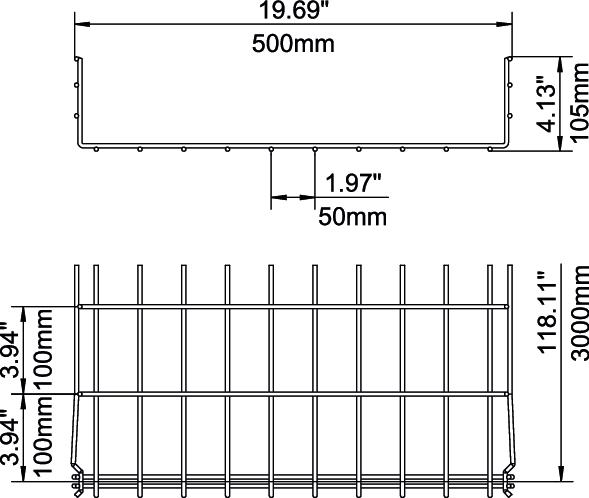

Méretek

B méret	500 mm
H méret	108 mm
Hossz	3000 mm
Magasság	4,13 in

Magasság	105 mm
Szélesség	19,69 in
Szélesség	500 mm

Terhelések

Támaszköz 1,0 m	1,6 kN/m
Támaszköz 1,5 m	0,8 kN/m
Támaszköz 2,0 m	0,5 kN/m

Támaszköz 2,5 m	0,33 kN/m
Támaszköz 3,0 m	0,3 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,8871 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	5,8871 kg CO₂e

Declared Unit	méter
Declared Unit Quantity	1

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nem	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nem	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nem	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nem	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nem	6002410	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nem	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nem	6002417	m	3 m
