GR Magic® rácsos kábeltálca, 105 A4 3000 | 100 | 105 | 3,9 | 82 | nem

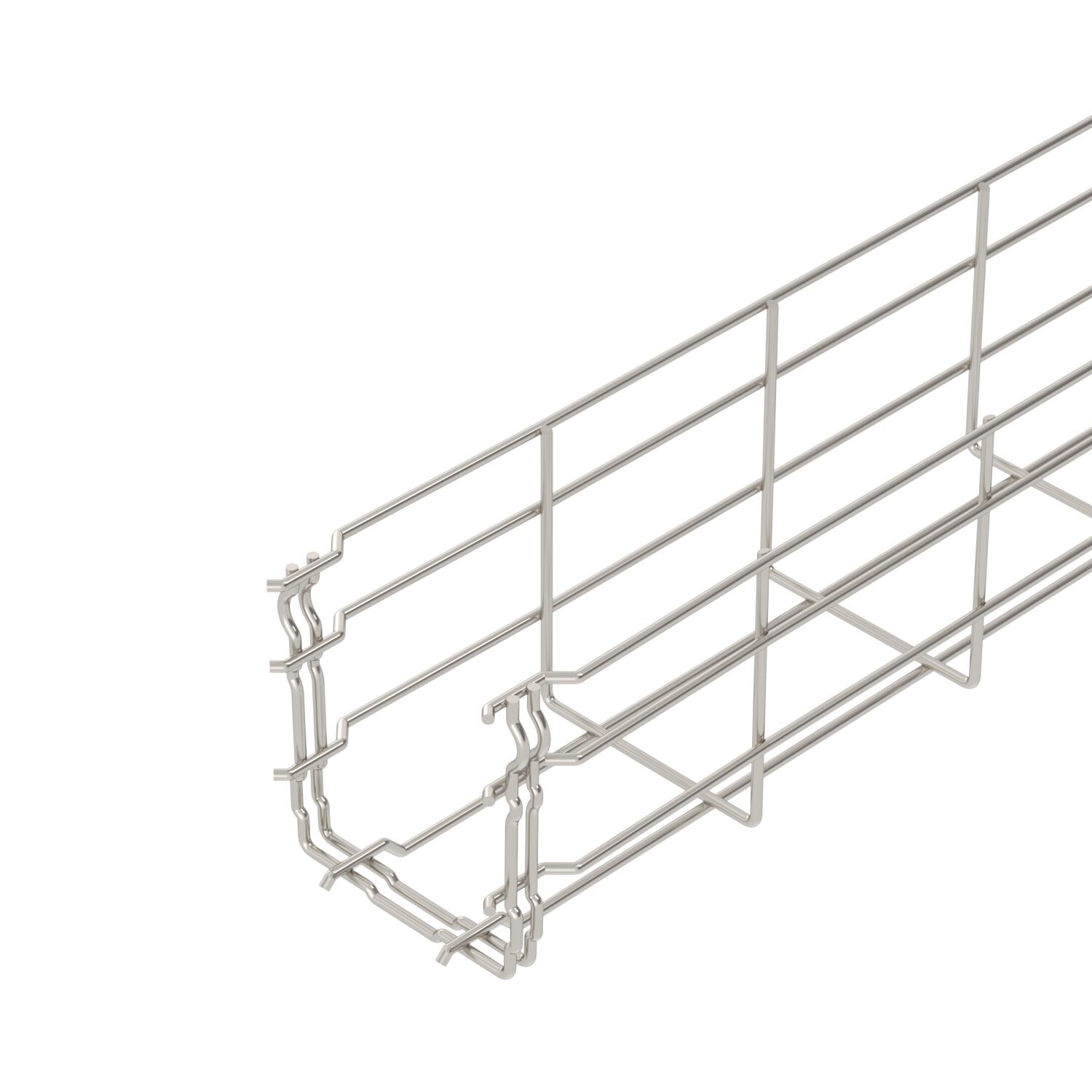

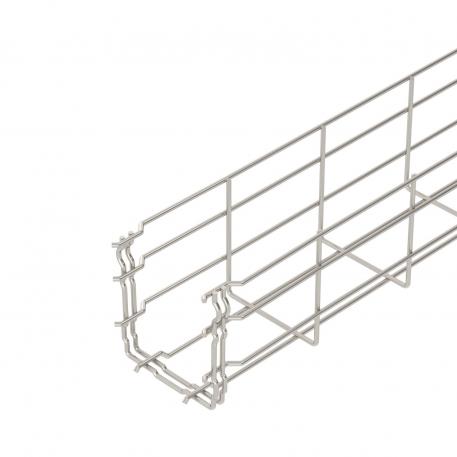

GR Magic® rácsos kábeltálca, 105 A4

Rend. szám 6002475 | EAN-kód 4012195874904

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Magasság	105 mm

Huzalátmérő

Hasznos keresztmetszet

Tűzálló kábelrendszerek –	nem

Termékleírás

Termékleírás

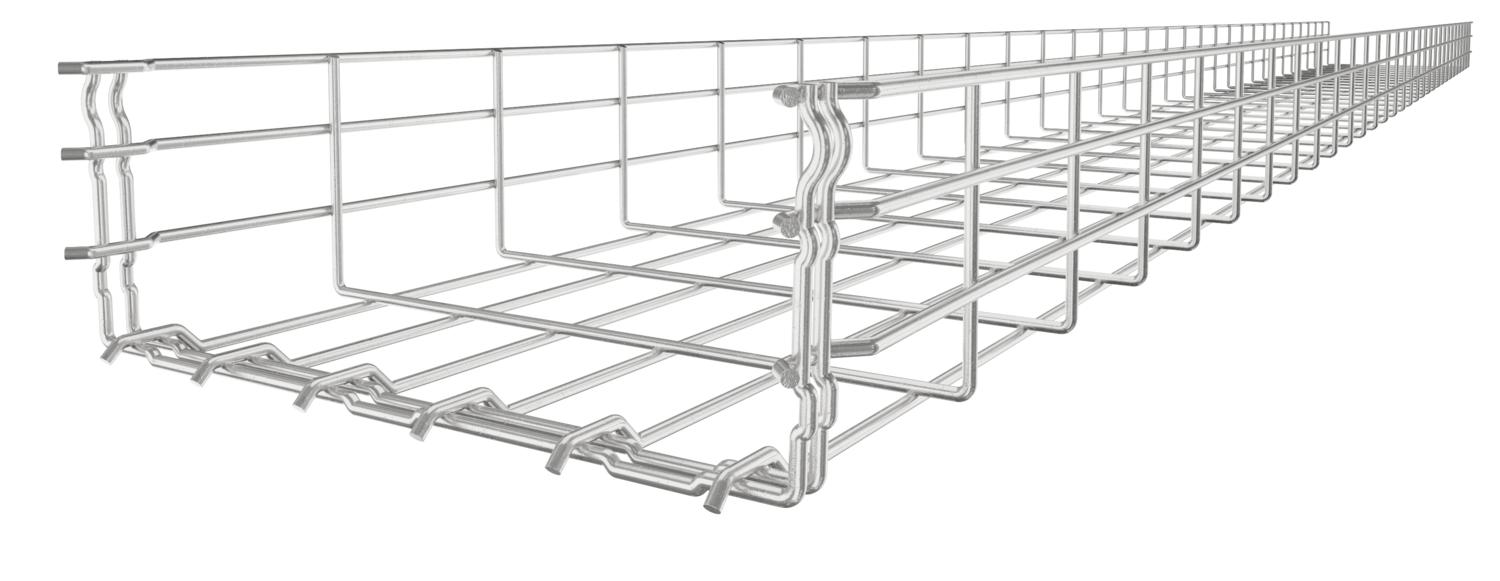

105 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm.

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4401
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Beépített válaszfal	nélkül
Csavar nélküli összekötő	igen
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	82 cm²
Hasznos keresztmetszet	8200 mm²
Huzalátmérő	3,9 mm

Méret	105x100x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	Integrált összekötő
Profilalak	U-idom
Rozsdamentes acél, maratott	igen
Szín	nemesacél
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

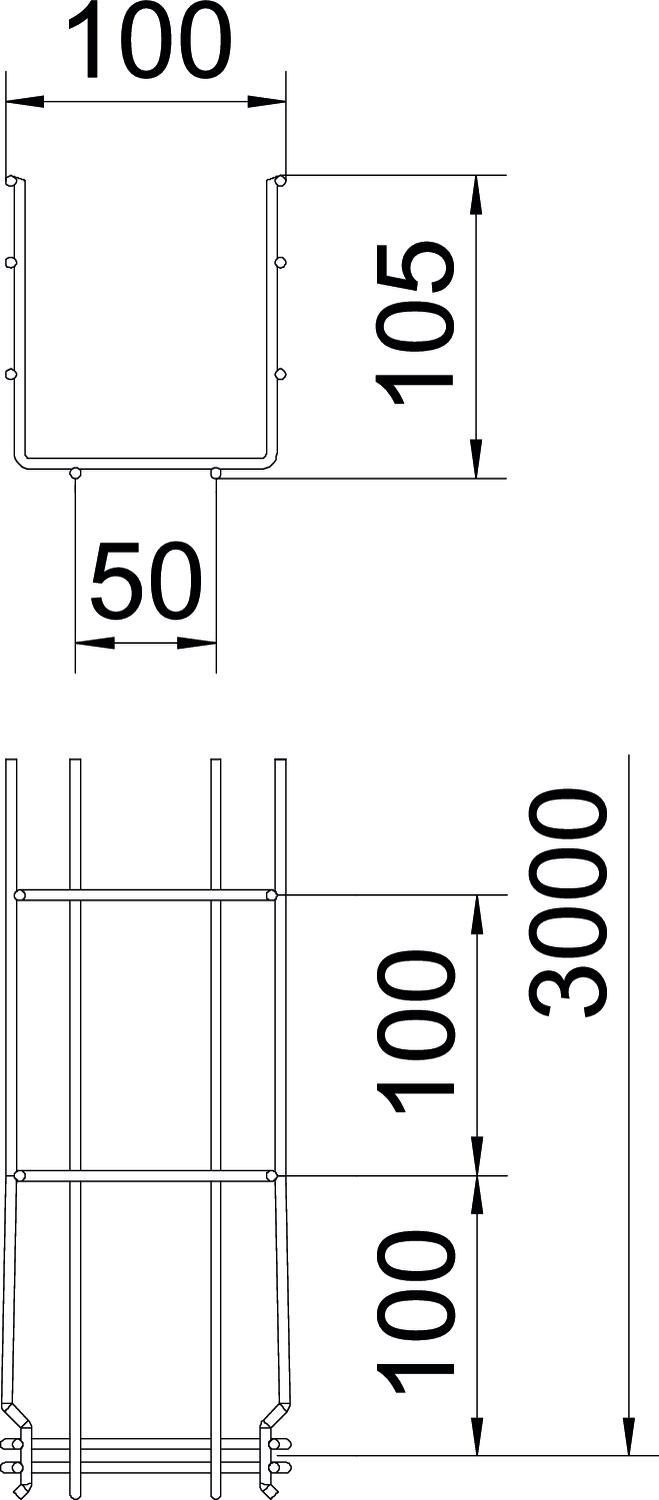

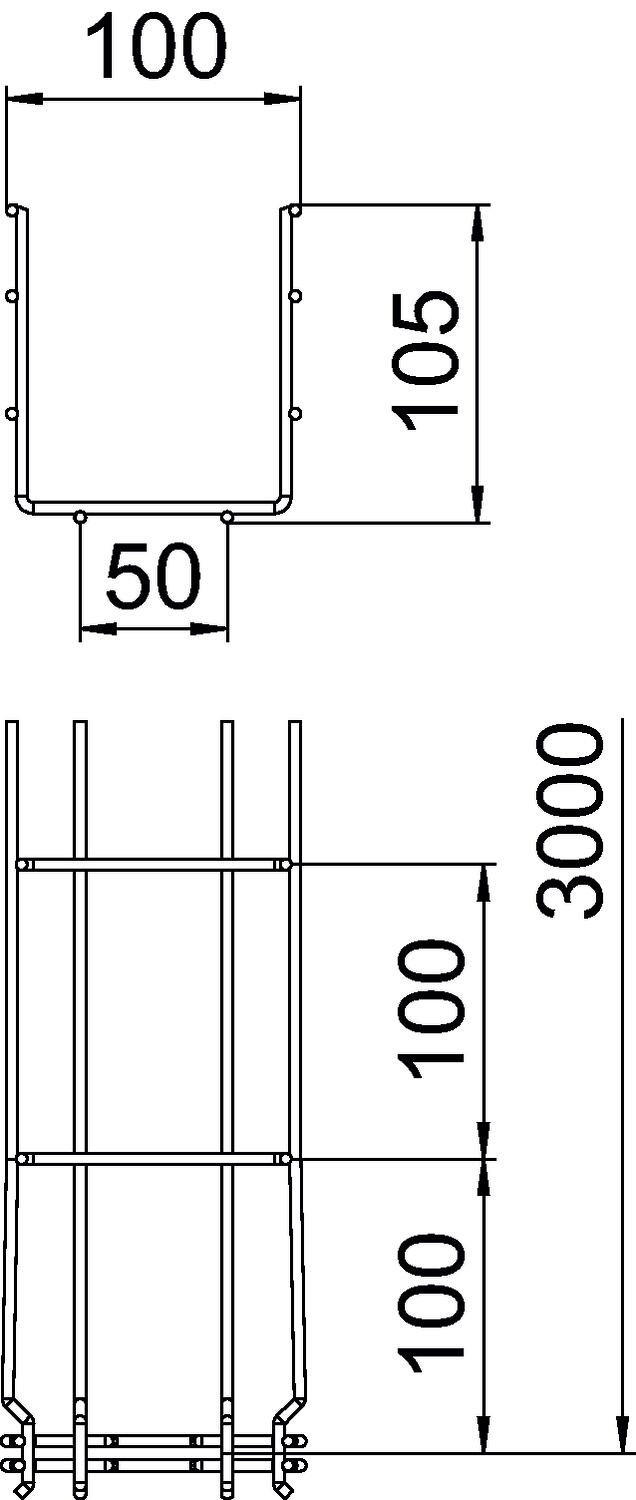

Méretek

B méret	100 mm
H méret	108 mm
Hossz	3000 mm
Magasság	105 mm

Magasság	4,13 in
Szélesség	3,94 in
Szélesség	100 mm

Terhelések

Támaszköz 1,0 m	0,8 kN/m
Támaszköz 1,5 m	0,55 kN/m
Támaszköz 2,0 m	0,37 kN/m

Támaszköz 2,5 m	0,27 kN/m
Támaszköz 3,0 m	0,25 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,0271 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	5,0271 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

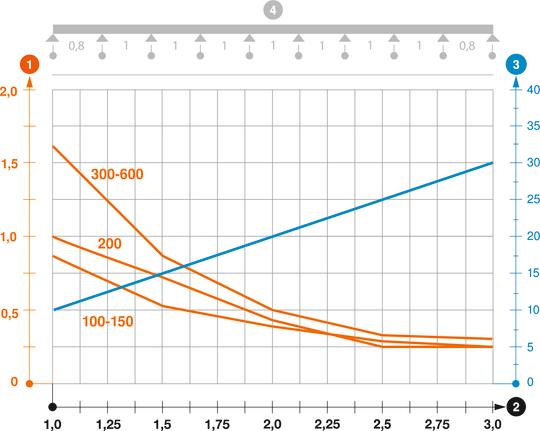

GRM 105 típusú rácsos tálca terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nem	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nem	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nem	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nem	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nem	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nem	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nem	6002485	m	3 m
