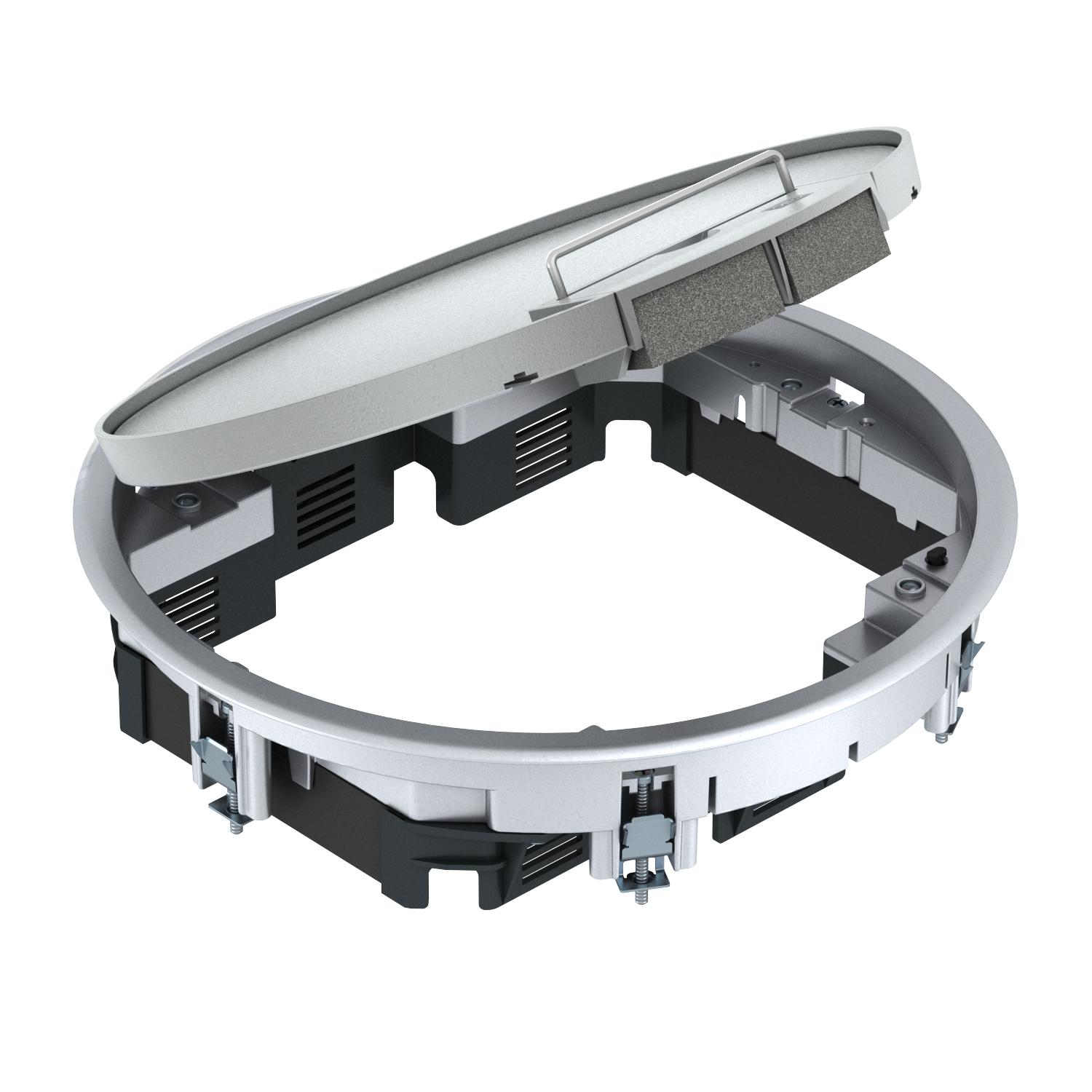

GESRA7/10 szerelvénybeépítő egység nyitó fogantyúval 5

GESRA7/10 szerelvénybeépítő egység nyitó fogantyúval

Rend. szám 7405544 | EAN-kód 4012195104261

Rend. szám / Típus	7405544 / GESRA7 10U

A padlóburkolat vastagsága	5 mm

Termékleírás

Termékleírás

Szerelvénybeépítő egység fogantyúval, mely 2 db UT3 és 1 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 10 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.

RAL 9011 színű poliamid kábelkivezető

10 mm padlóburkolat kivágás a csapófedélben, a mellékelt keménylemez betéttel 5 mm-re csökkenthető.

50-es központi lemez segítségével hét szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	10
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Anyag	alumínium présöntvény
beépítőrendszer típusa	UT3 / UT4
beszerelési átmérő	275
Beszerelési mélység	78 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,588 kg CO2e / 1 Darab
D befogási tartomány max.	37 mm
D befogási tartomány min.	15 mm
Engedélyek	VDE
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	10.000 N-ig
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető
Keretes kivitel	szőnyegvédő keret
Kivitel	kerek

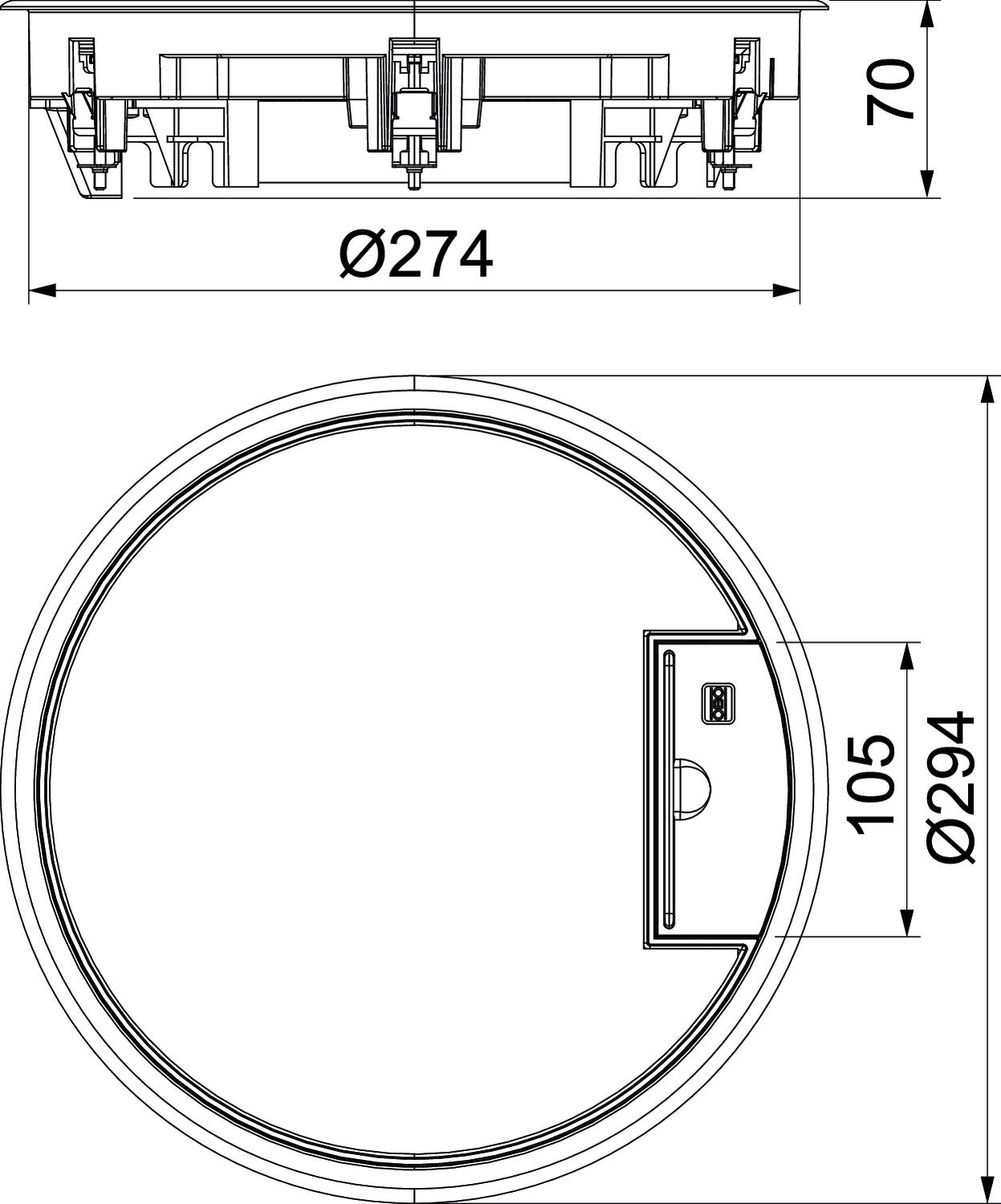

Külső átmérő	294 mm
Méret	Ø294x71
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	R7
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
Padlóburkolat vastagság max.	10 mm
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Rend. szám	Mennyiség	Legkisebb eladási egység
GESRA7 10U	5 mm	7405544	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
