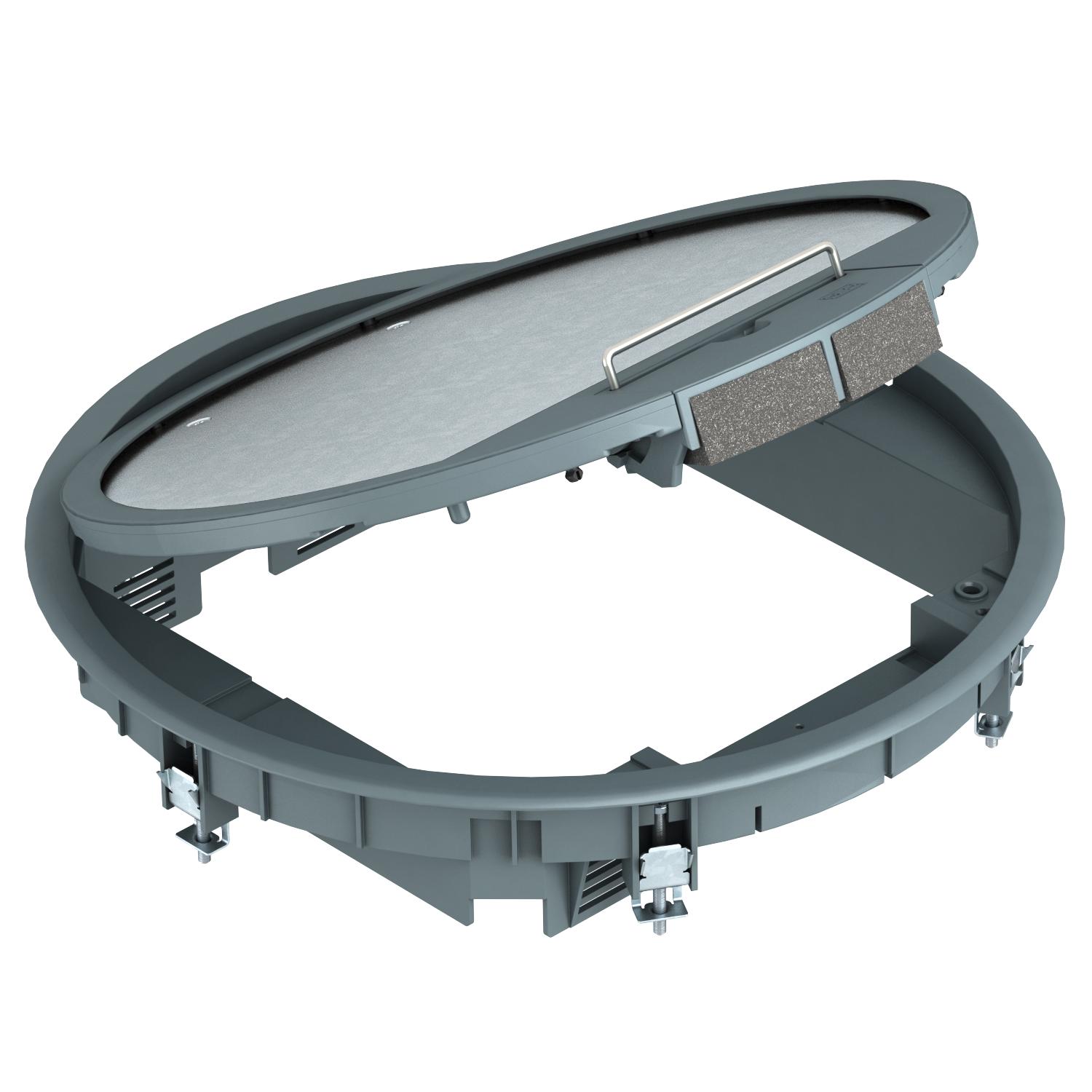

GESR9 szerelvénybeépítő egység szőnyegvédő kerettel 5 | R9 | acélszürke; RAL 7011

GESR9 szerelvénybeépítő egység szőnyegvédő kerettel

Rend. szám 7405512 | EAN-kód 4012195104094

Rend. szám / Típus

A padlóburkolat vastagsága	5 mm

Néveleges méret szerelvénybeépítő egységhez	R9

Szín

Termékleírás

Termékleírás

Szerelvénybeépítő egység fogantyúval, mely 3 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 12 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.

50-es központi lemez segítségével kilenc szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	poliamid
beépítőrendszer típusa	UT4
beszerelési átmérő	305
Beszerelési mélység	73 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	8,78 kg CO2e / 1 Darab
D befogási tartomány max.	30 mm
D befogási tartomány min.	9 mm
Engedélyek	VDE
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5.000 N-ig

IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető
Kivitel	kerek
Külső átmérő	324 mm

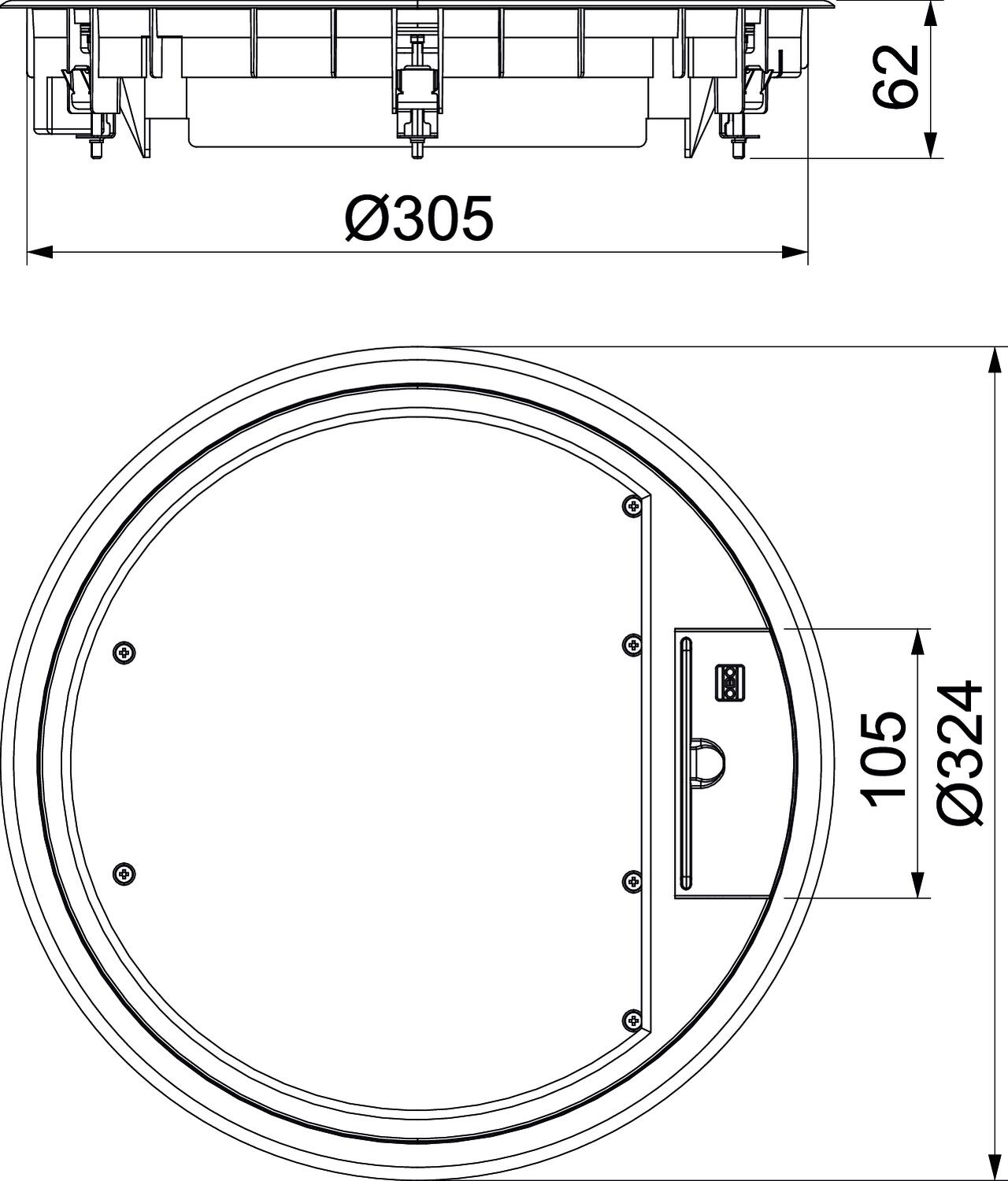

Méret	Ø324x62
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	igen
Padlómagasság min.	73 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Szín	acélszürke; RAL 7011
Védettségi fokozat IK-kód	IK08

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Néveleges méret szerelvénybeépítő egységhez	Szín	Rend. szám	Mennyiség	Legkisebb eladási egység
GESR9 SR U 7011	5 mm	R9	acélszürke; RAL 7011	7405512	Darab	1 Darab
GESR9 SR U 9011	5 mm	R9	grafitszürke; RAL 9011	7405516	Darab	1 Darab
GESR9 SR U 1019	5 mm	R9	bézs; RAL 1019	7405520	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
