GES9M-2 szerelvénybeépítő egység fogantyúval

Rend. szám 7405371 | EAN-kód 4012196028740

Rend. szám / Típus	7405371 / GES9M-2 10U

A padlóburkolat vastagsága	5 mm

Termékleírás

Termékleírás

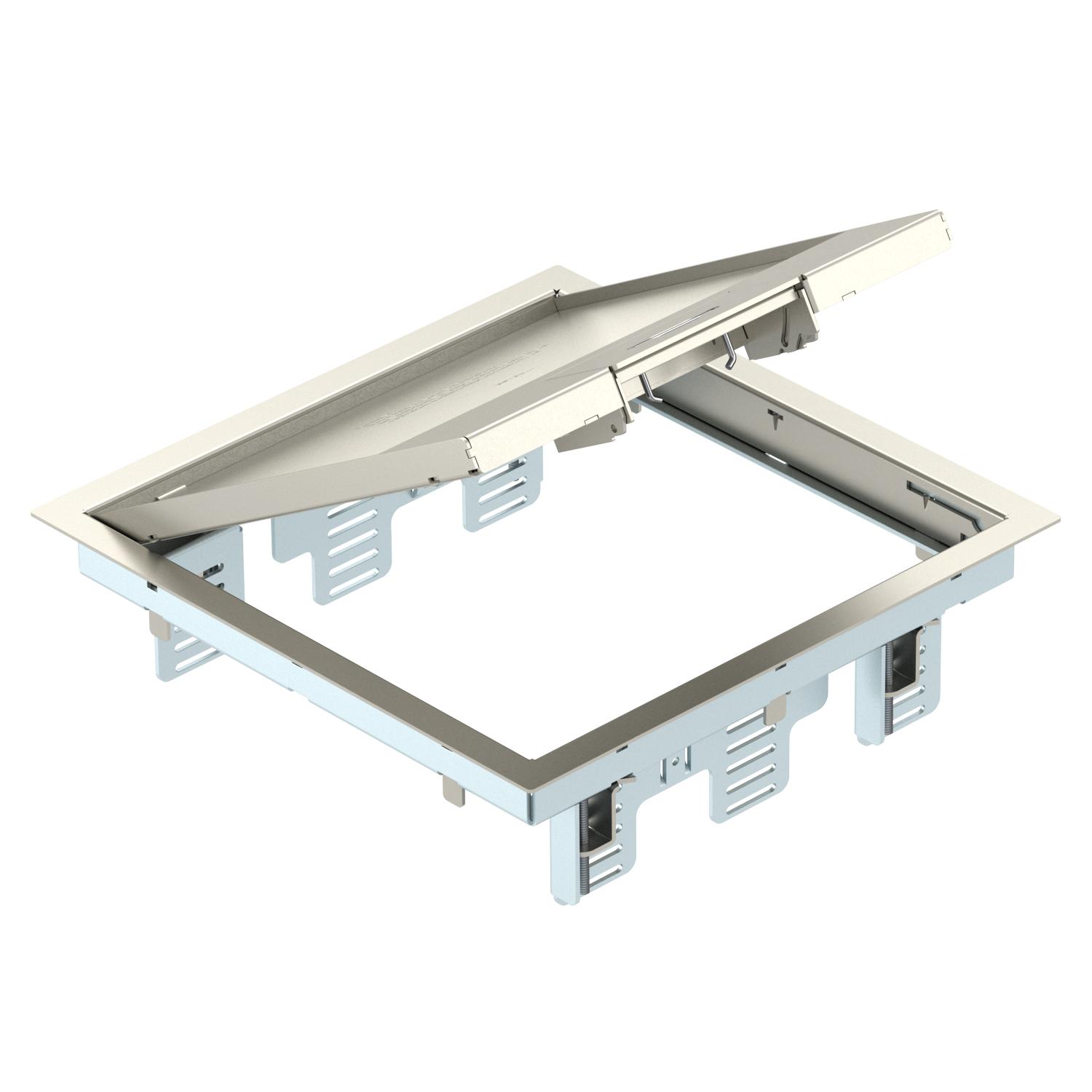

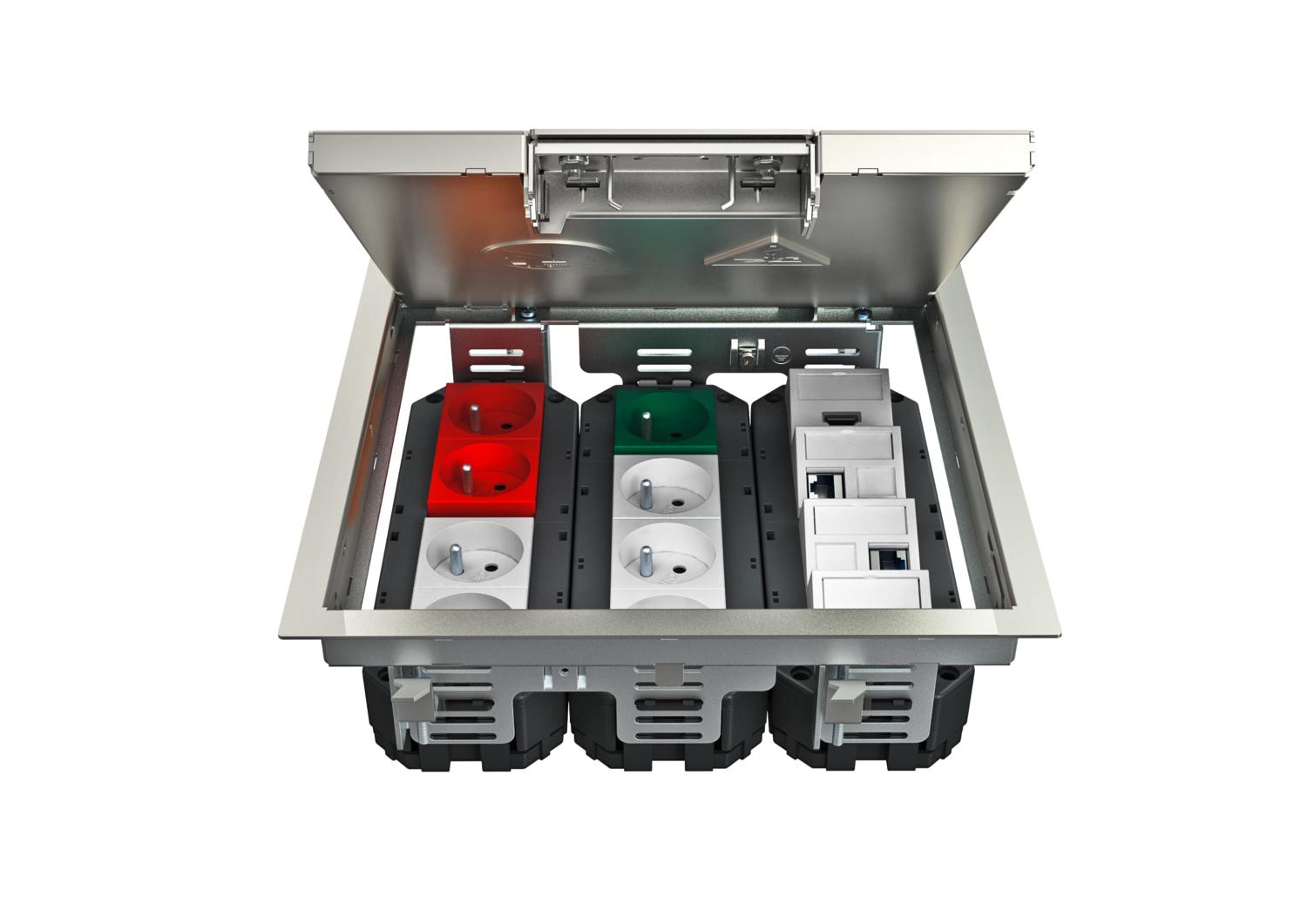

Szerelvénybeépítő egység fogantyúval, mely 3 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 12 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.
Raszterlétra galvanizált acéllemezből. A padlóburkolat vastagsága 5 mm-re van beállítva, szükség esetén 10 mm-re állítható.

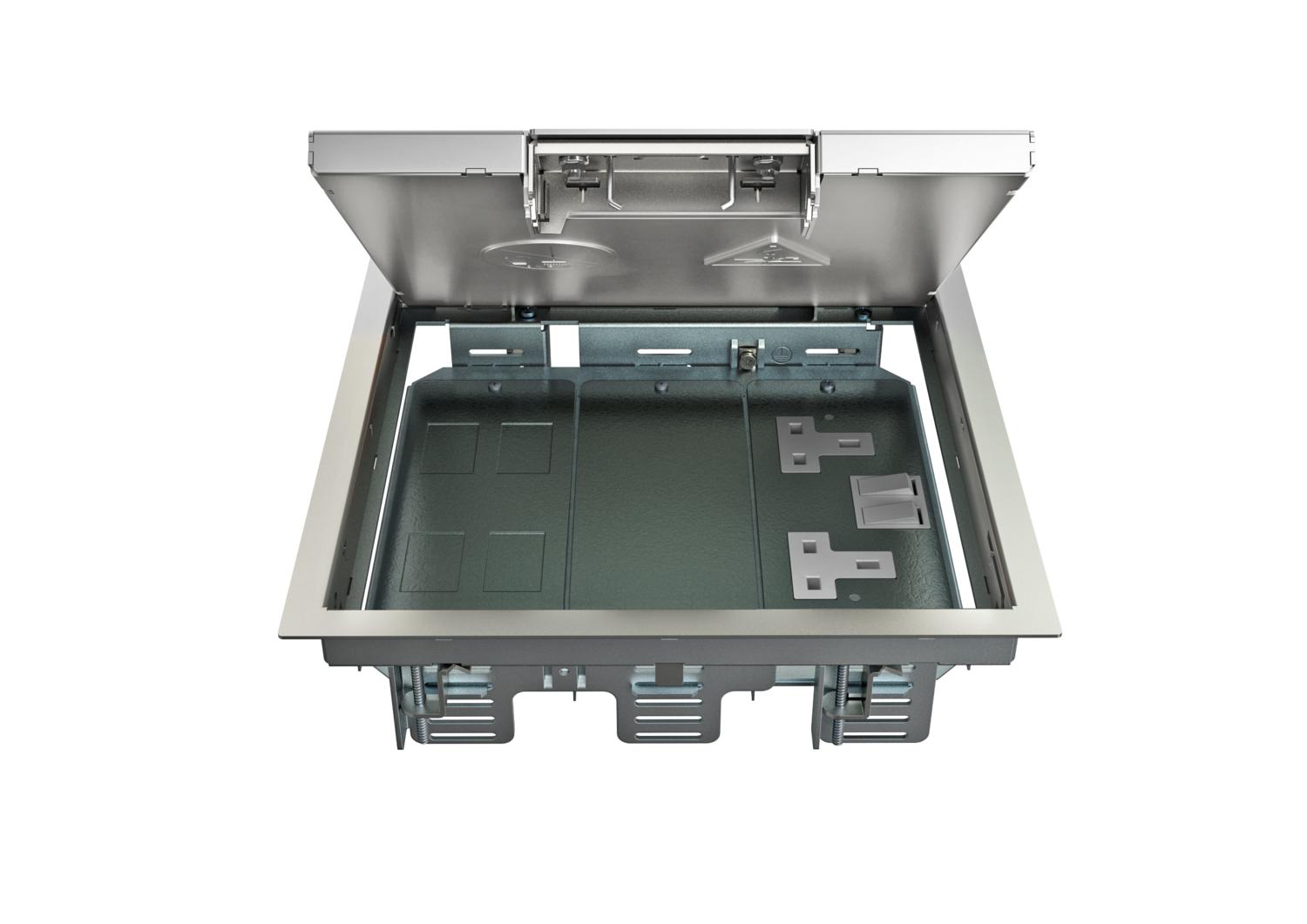

Szerelvénybeépítő egység fogantyúval, háromrekeszes, MT9 szerelvénytartó beépítésére Három APMT5 fedelet szerelhetünk fel.

50-es központi lemez segítségével kilenc szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	rozsdamentes acél, 1.4301
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	MT4 / GB3
Beszerelési mélység	78 mm
D befogási tartomány max.	61 mm
D befogási tartomány min.	3 mm
Fedél kivitel	Négyzetes
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5.000 N-ig
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető
Keretes kivitel	szőnyegvédő keret
Külső hosszúság	265 mm
Külső szélesség	265 mm
Méret	266x266x69
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	9
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
Padlóburkolat vastagság max.	10 mm
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

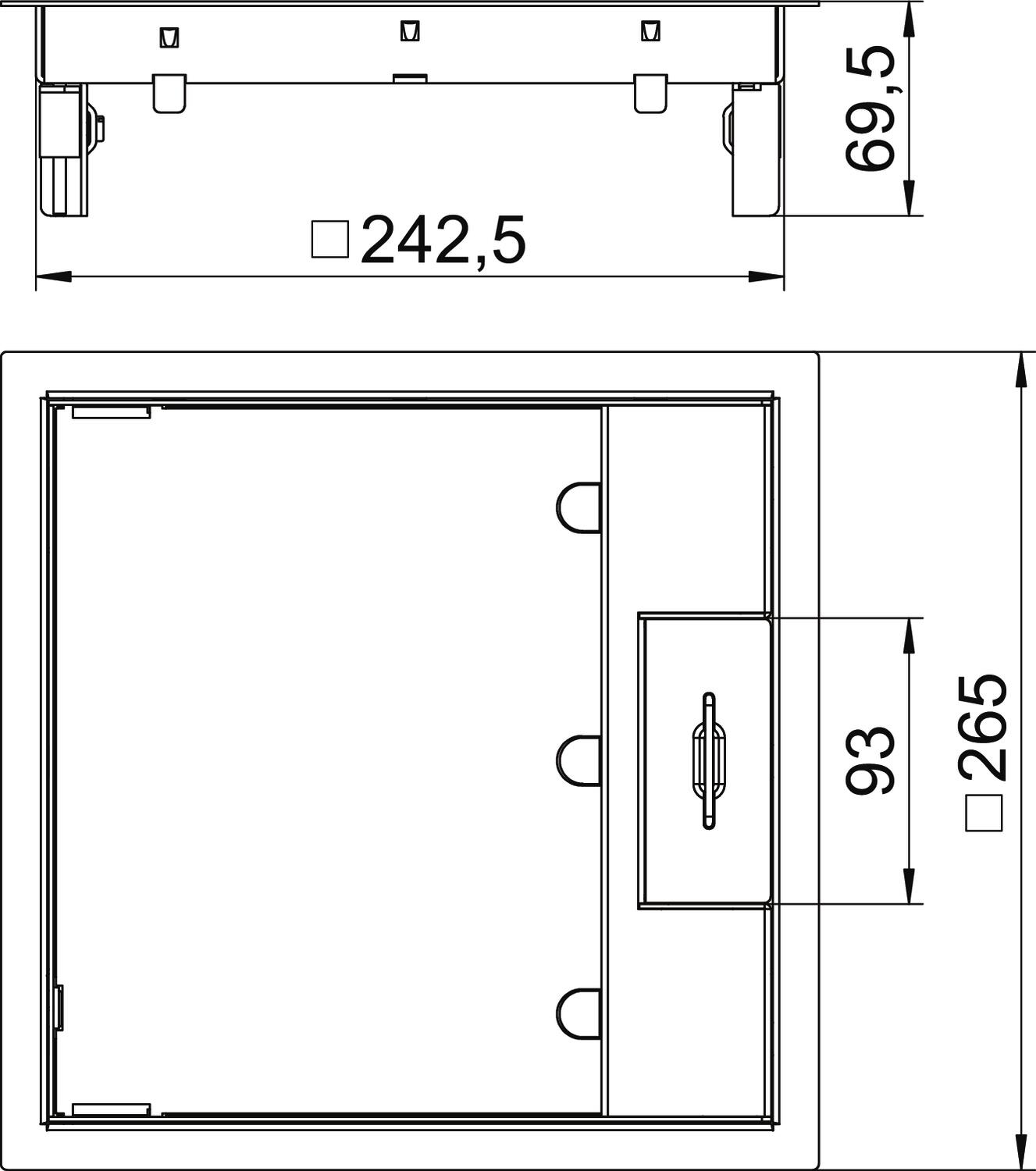

Méretek

Hossz	265 mm
Magasság	67 mm

Szélesség	265 mm

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	20,0394 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	20,0394 kg CO₂e

Declared Unit (LCA)	Darab
Declared Unit Quantity (LCA)	1

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Rend. szám	Mennyiség	Legkisebb eladási egység
GES9M-2 10U	5 mm	7405371	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
