GES6M-2 szerelvénybeépítő egység fogantyúval 5

GES6M-2 szerelvénybeépítő egység fogantyúval

Rend. szám 7405299 | EAN-kód 4012196028733

Rend. szám / Típus	7405299 / GES6M-2 10U

A padlóburkolat vastagsága	5 mm

Termékleírás

Termékleírás

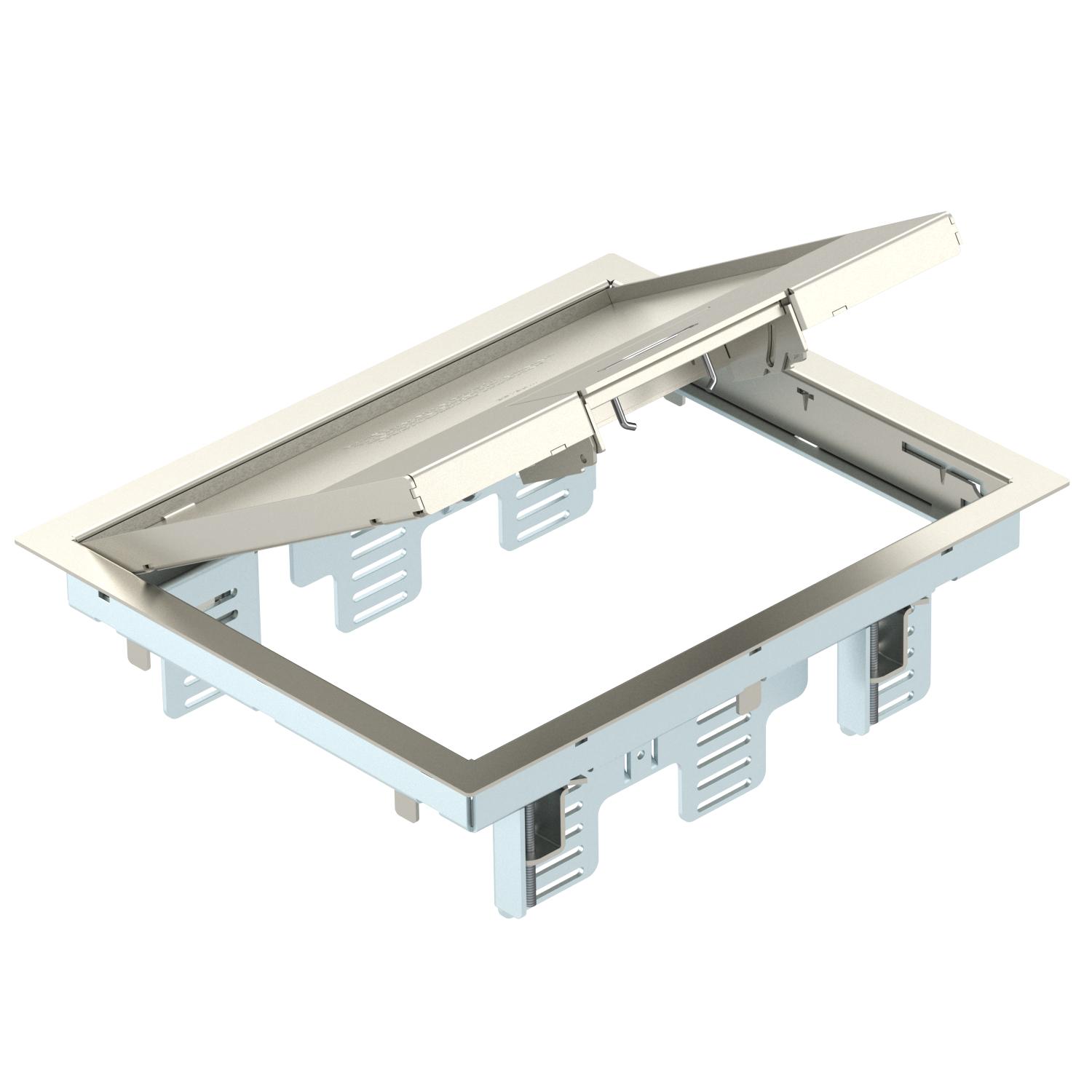

Szerelvénybeépítő egység foganytyúval, mely 3 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 9 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.
Raszterlétra galvanizált acéllemezből. A padlóburkolat vastagsága 5 mm-re van beállítva, szükség esetén 10 mm-re állítható.
Szerelvénybeépítő egység fogantyúval, háromrekeszes, MT6 szerelőlap beépítéséhez Három APMT2 fedelet szerelhetünk fel.

50-es központi lemez segítségével hat szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	9
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	rozsdamentes acél, 1.4301

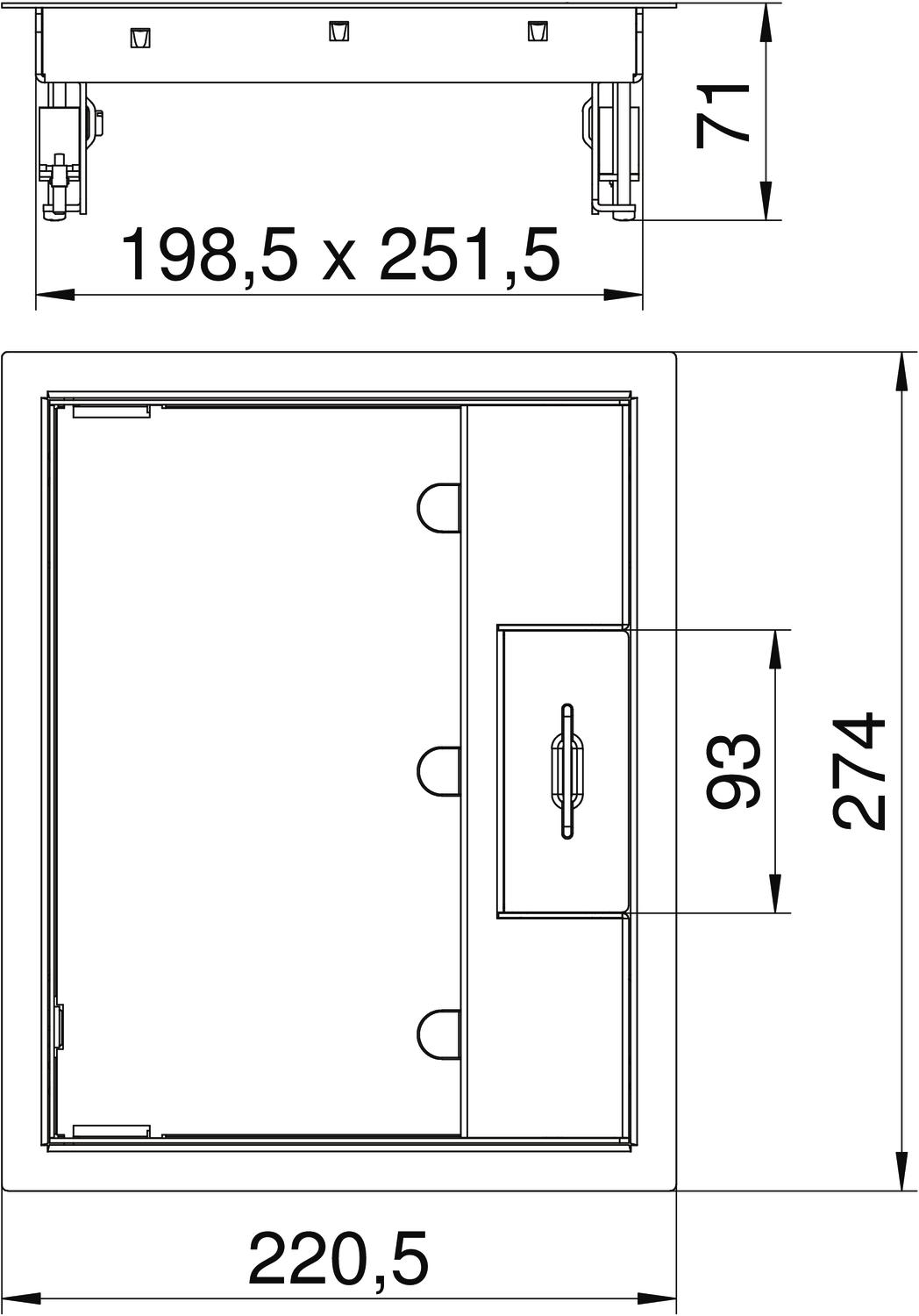

Beépítési hosszúság	253 mm
Beépítési szélesség	200 mm
beépítőrendszer típusa	MT3 / GB2
Beszerelési mélység	78 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	18,9807 kg CO2e / 1 Darab
D befogási tartomány max.	61 mm
D befogási tartomány min.	3 mm
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5.000 N-ig
Hossz	274 mm
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető
Keretes kivitel	szőnyegvédő keret
Kivitel	derékszögű
Külső hosszúság	274 mm
Külső szélesség	220,5 mm
Méret	274x221x70
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	6
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
Padlóburkolat vastagság max.	10 mm
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Szélesség	220,5 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Rend. szám	Mennyiség	Legkisebb eladási egység
GES6M-2 10U	5 mm	7405299	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
