GES6 univerzális szerelvénybeépítő egység
Rend. szám 7405321 | EAN-kód 4012195883616
- Termékleírás
-

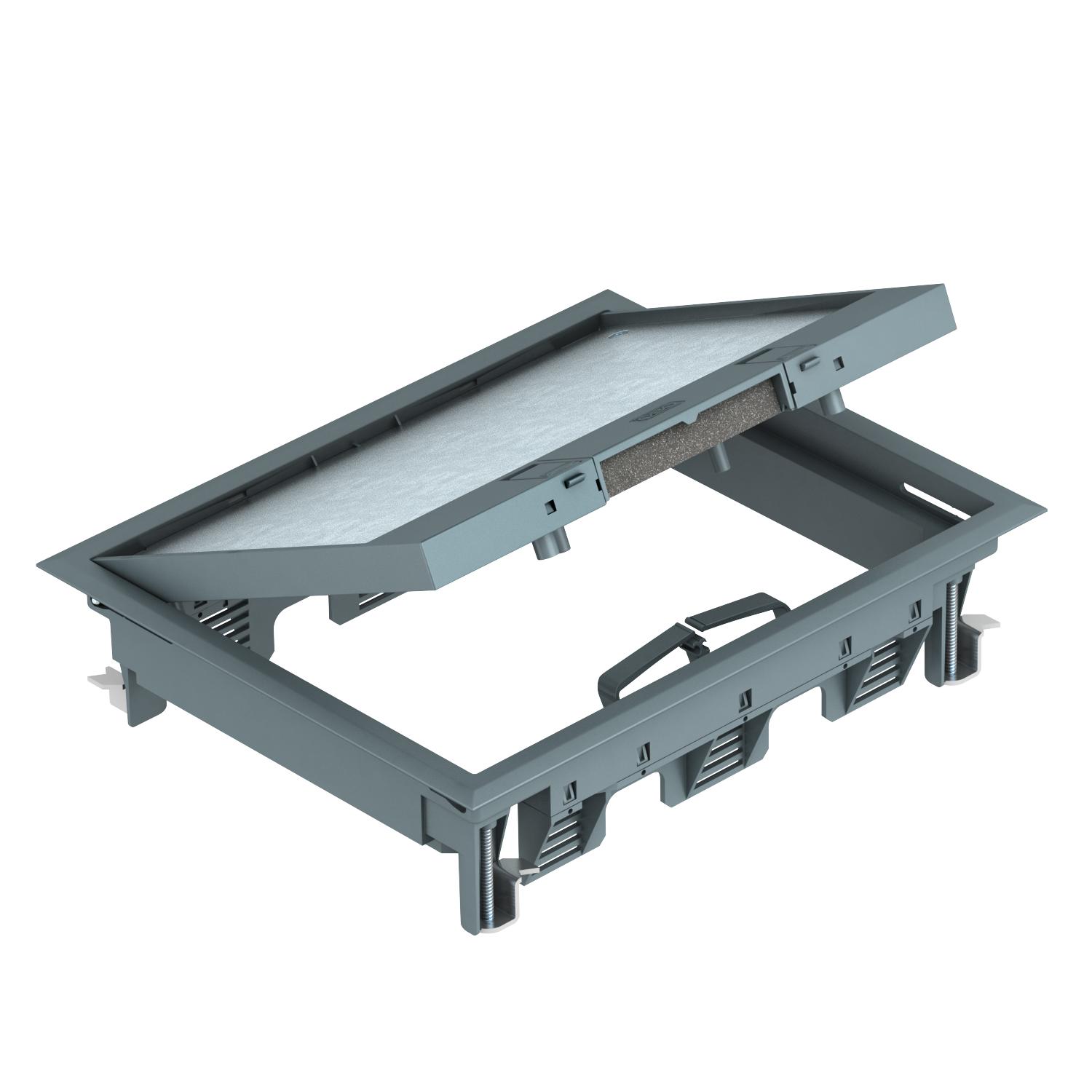

TermékleírásSzerelvénybeépítő egység nyitó szerkezettel, mely 3 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 9 db Modul45 szerelvény építhető be a csatornarendszerbe vagy álpadlóba, beltéren.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
Szerelvénybeépítő egység nyitó szerkezettel, háromrekeszes, MT6 tartó beépítéséhez. Három APMT2 fedelet szerelhetünk fel.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
50-es központi lemez segítségével 6 szerelőkeretes készülék építhető be.
-
- Műszaki adatok
-
Műszaki adatok

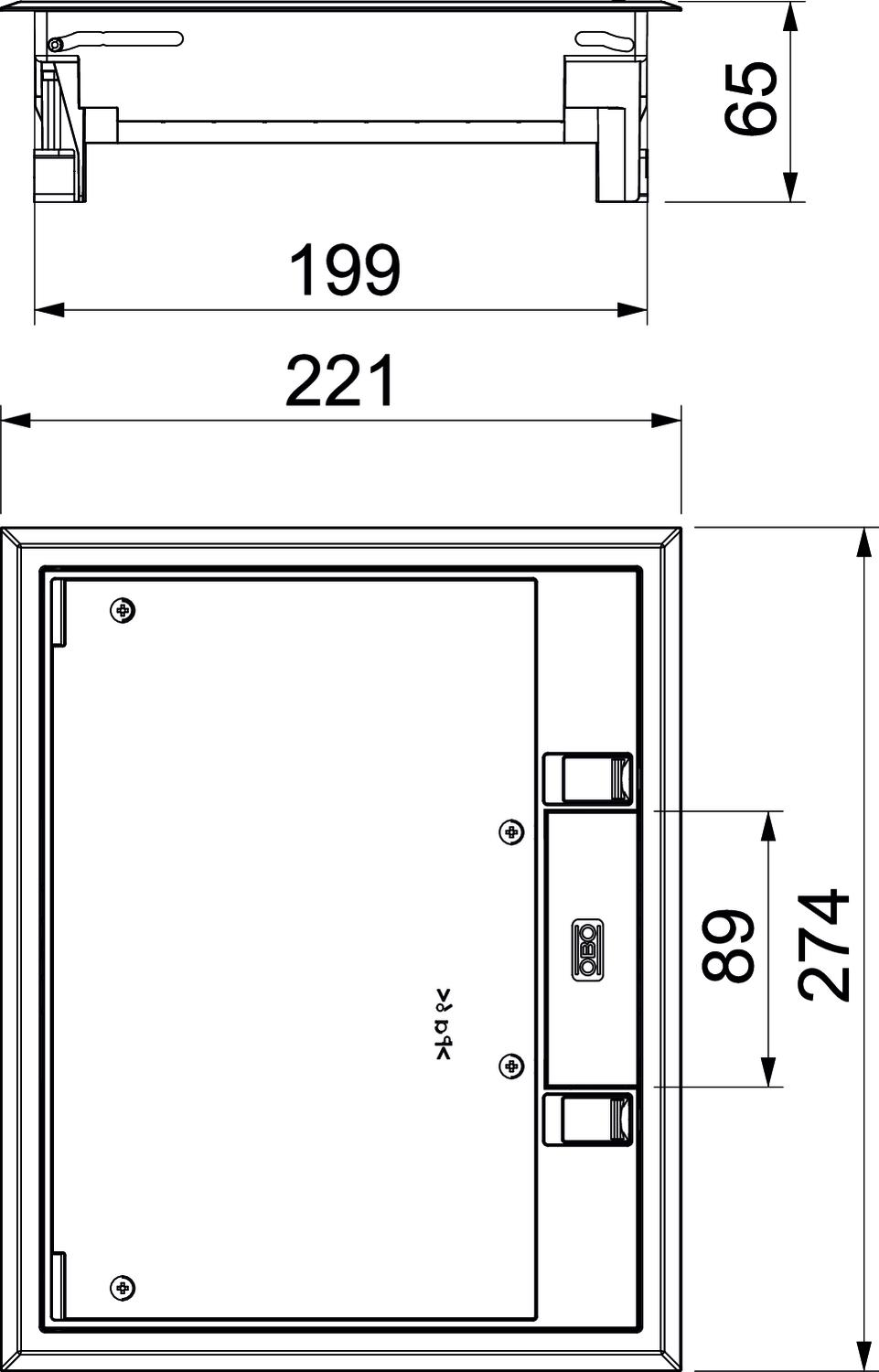

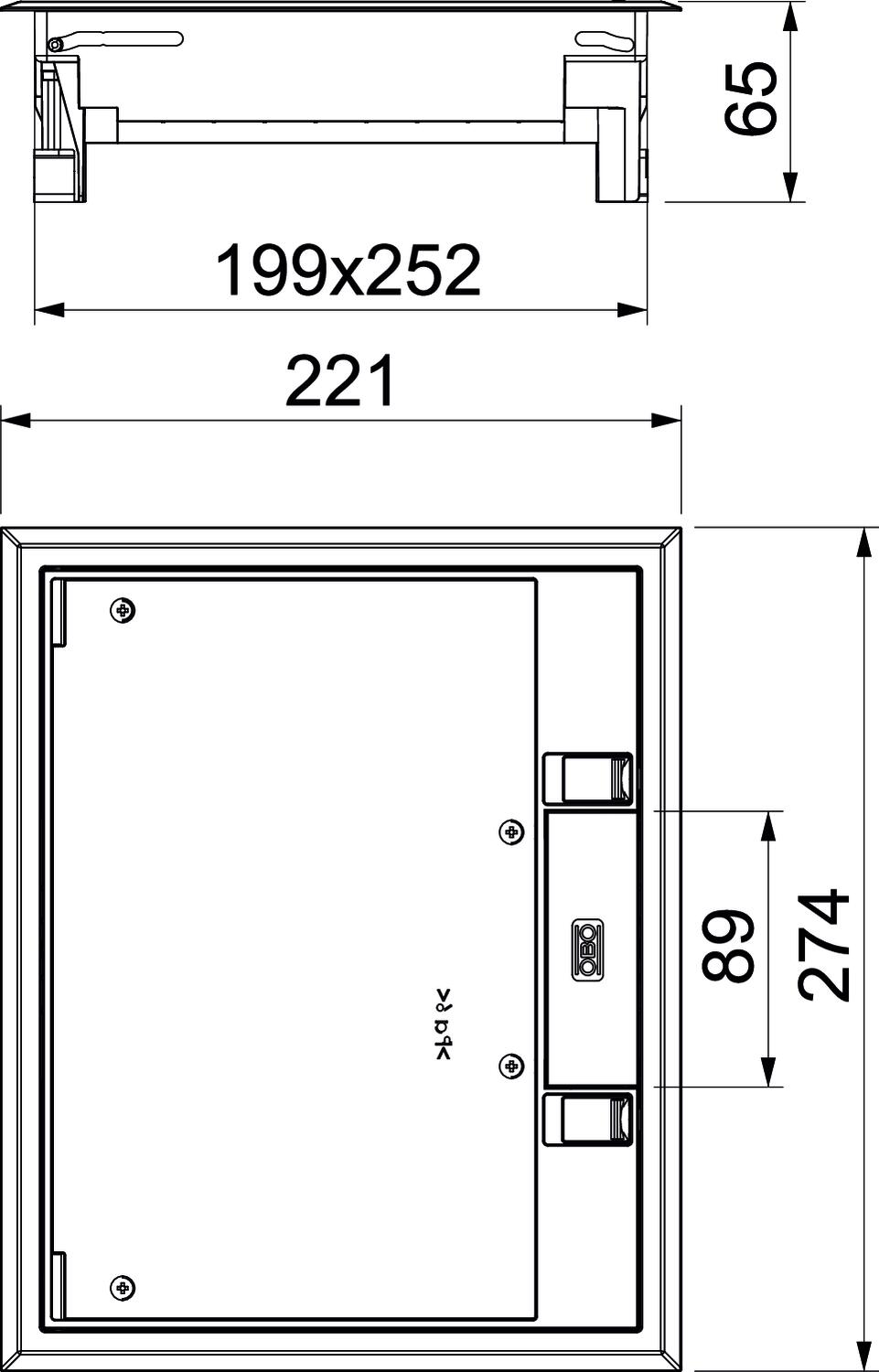

A beépíthető készülékek darabszáma 9 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Anyag poliamid Beépítési hosszúság 201 mm Beépítési szélesség 253 mm beépítőrendszer típusa UT3 Beszerelési mélység 73 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 4,1226 kg CO2e / 1 Darab D befogási tartomány max. 75 mm D befogási tartomány min. 8 mm Engedélyek VDE Esztrichmagasság min. 73 mm Függőleges terhelés, kis terület 2 000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig Hossz 221 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel derékszögű Külső hosszúság 221 mm Külső szélesség 274 mm Magasság 65 mm Méret 274x221x66 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 6 Nyitó mechanizmus Nyitó szerkezet Padlóápolás száraz padlóburkolat mélyedéssel igen Padlóburkolat vastagság max. 10 mm padlóburkolat védőkeret igen Padlómagasság min. 73 mm Szélesség 274 mm Szerelvénytartók szerelvénykelyhekhez igen Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem Védettségi fokozat IK-kód IK08 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
