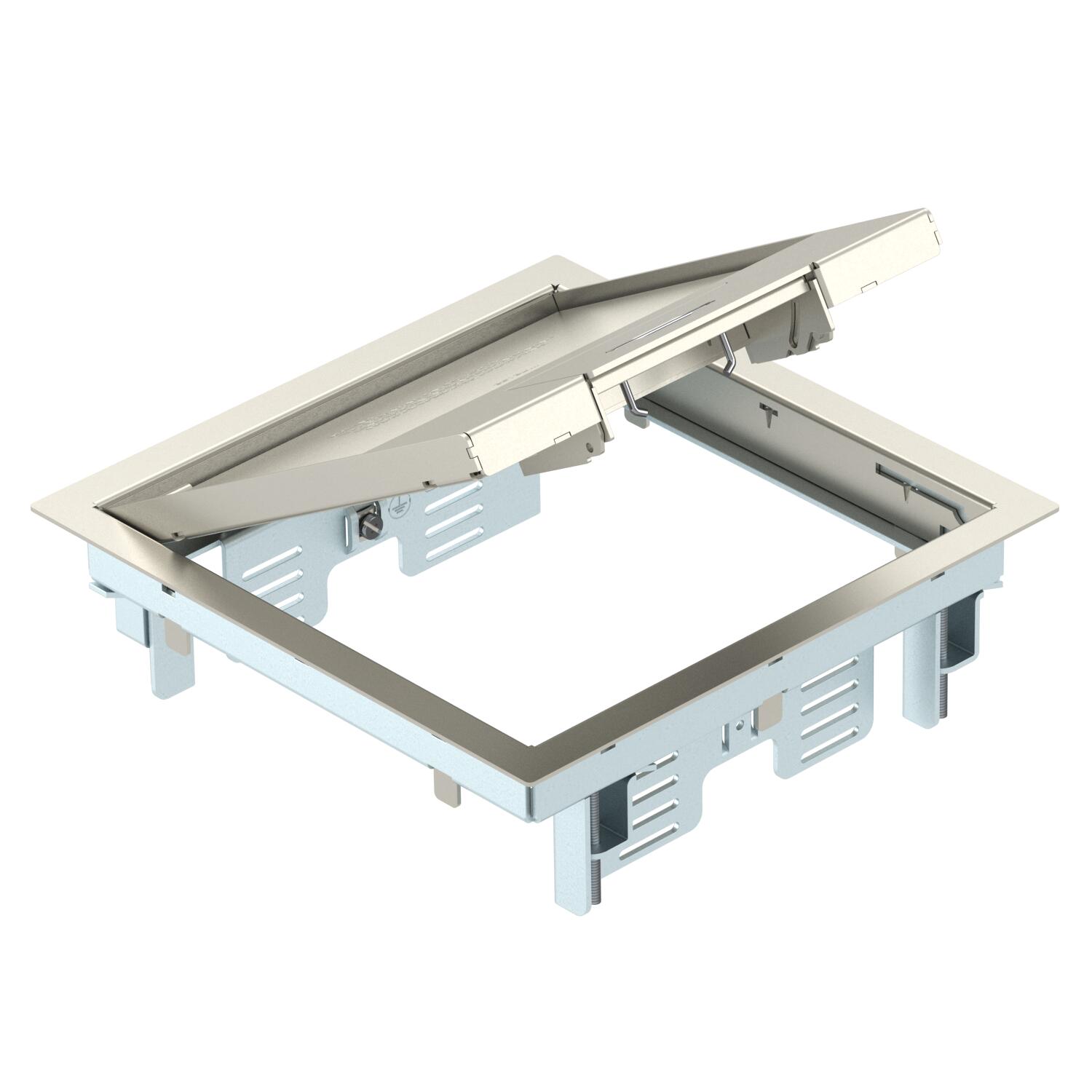

GES4M-2 szerelvénybeépítő egység fogantyúval 5

GES4M-2 szerelvénybeépítő egység fogantyúval

Rend. szám 7405191 | EAN-kód 4012196028726

Rend. szám / Típus	7405191 / GES4M-2 10U

A padlóburkolat vastagsága	5 mm

Termékleírás

Termékleírás

Szerelvénybeépítő egység fogantyúval, mely 2 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 6 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe.
Raszterlétra galvanizált acéllemezből. A padlóburkolat vastagsága 5 mm-re van beállítva, szükség esetén 10 mm-re állítható.
Szerelvénybeépítő egység fogantyúval, kétrekeszes, MT4 szerelőlap beépítéséhez Két fajta APMT2 fedőlemezzel szerelhető.

50-es központi lemez segítségével 4 szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	6
A padlóburkolat vastagsága	5 mm
A szerelvénykelyhek darabszáma	2
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Alkalmazható esztrichszintű zárt padlócsatornához	nem
Anyag	rozsdamentes acél, 1.4301
Beépítési hosszúság	201 mm
Beépítési szélesség	201 mm
beépítőrendszer típusa	MT3 / GB2
Beszerelési mélység	78 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	15,4339 kg CO2e / 1 Darab
D befogási tartomány max.	61 mm
D befogási tartomány min.	3 mm
Engedélyek	VDE
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5.000 N-ig
Hossz	222 mm
IP védettség nyitott állapotban	IP20

IP védettség zárt állapotban	IP40
kábelkivezetős kivitel	Nyitható kábelkivezető

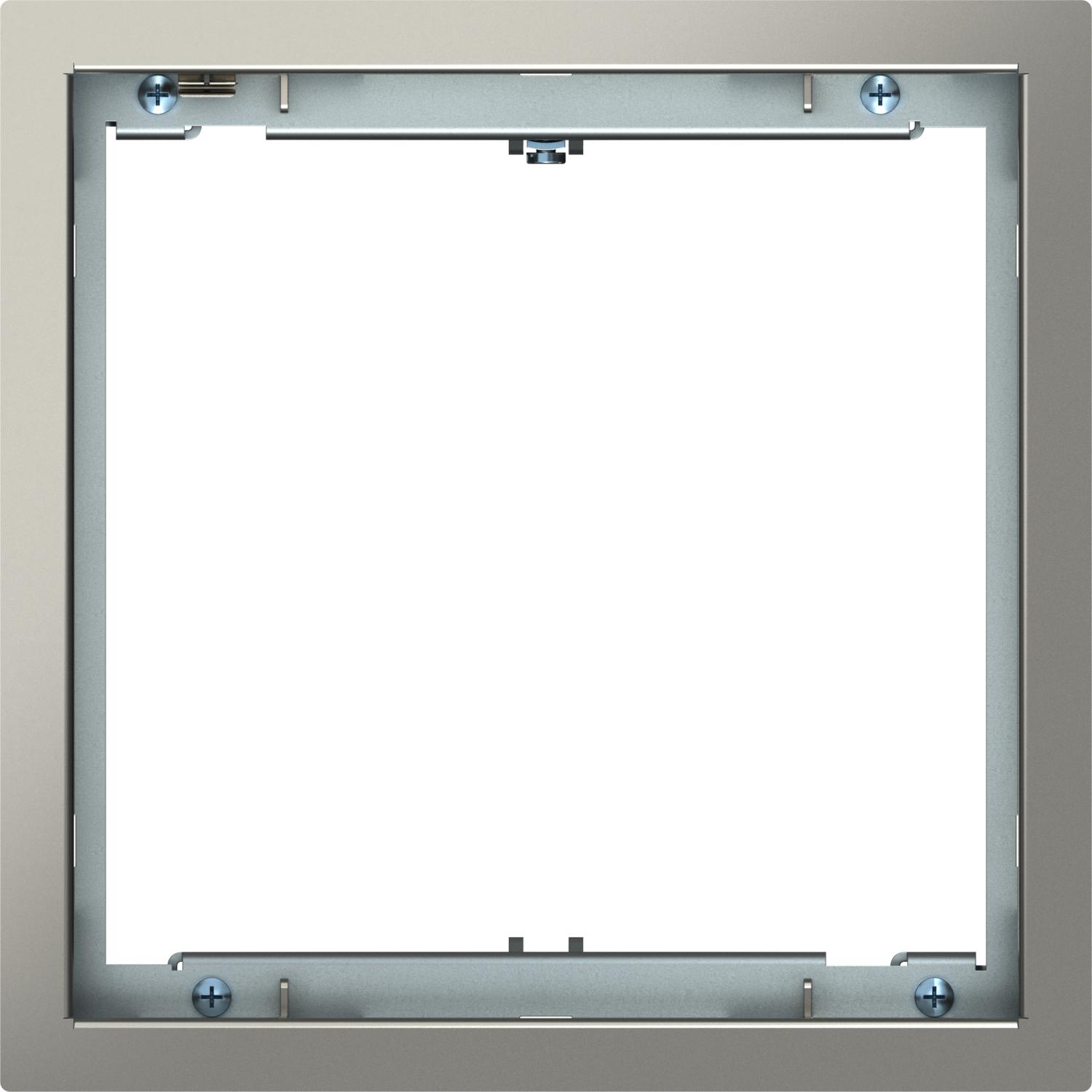

Keretes kivitel	szőnyegvédő keret
Kivitel	Négyzetes
Külső hosszúság	222 mm
Külső szélesség	222 mm

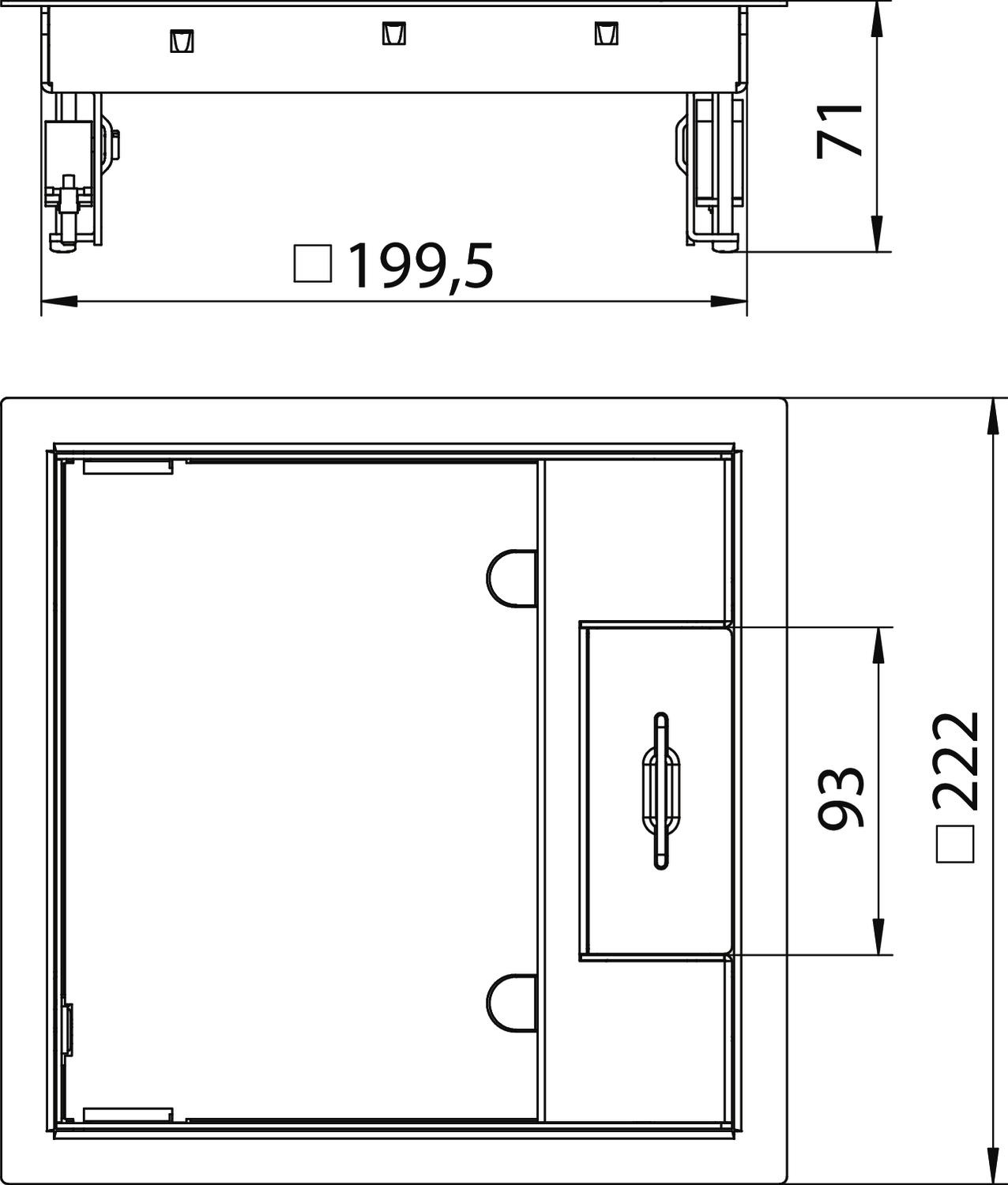

Méret	223x223x70
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	4
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
Padlóburkolat vastagság max.	10 mm
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Szélesség	222 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Rend. szám	Mennyiség	Legkisebb eladási egység
GES4M-2 10U	5 mm	7405191	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
