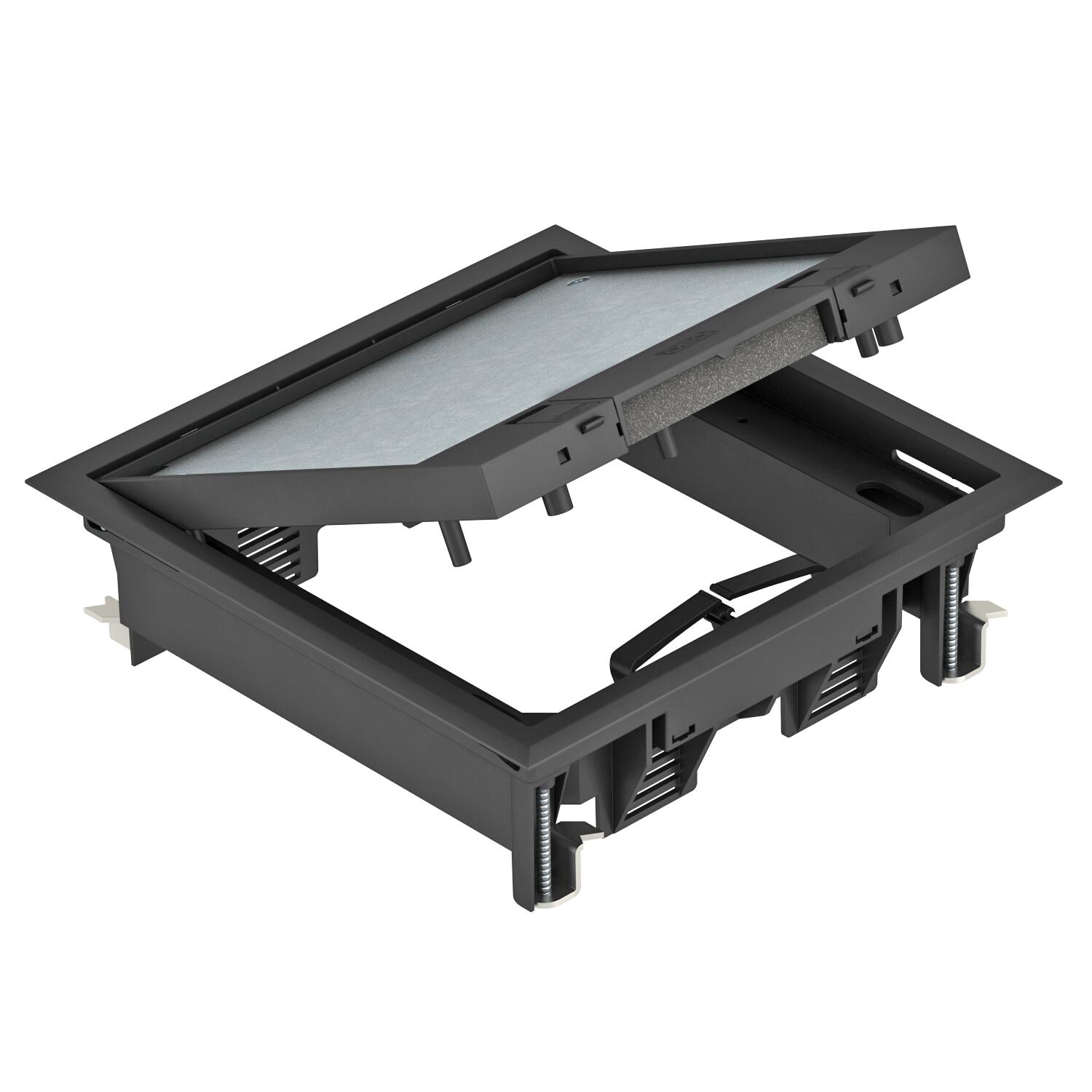

GES4 szerelvénybeépítő egység nyitó szerkezettel
Rend. szám 7405146 | EAN-kód 4012195890676
- Termékleírás
-
TermékleírásSzerelvénybeépítő egység nyitó szerkezettel, mely 2 db UT3 univerzális tartó beépítésére alkalmas, ezáltal akár 6 db Modul45 szerelvény építhető be a csatornarendszerbe vagy álpadlóba, beltéren.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
Szerelvénybeépítő egység nyitó szerkezettel, kétrekeszes, MT4 tartó beépítéséhez. Két fajta APMT2 fedőlemezzel szerelhető.
A fedél padlóburkolat mélysége előszerelve 5 mm, szükség esetén 3, 8, vagy 10 mm-re állítható.
50-es központi lemez segítségével 4 szerelőkeretes készülék építhető be.
-
- Műszaki adatok
-
Műszaki adatok

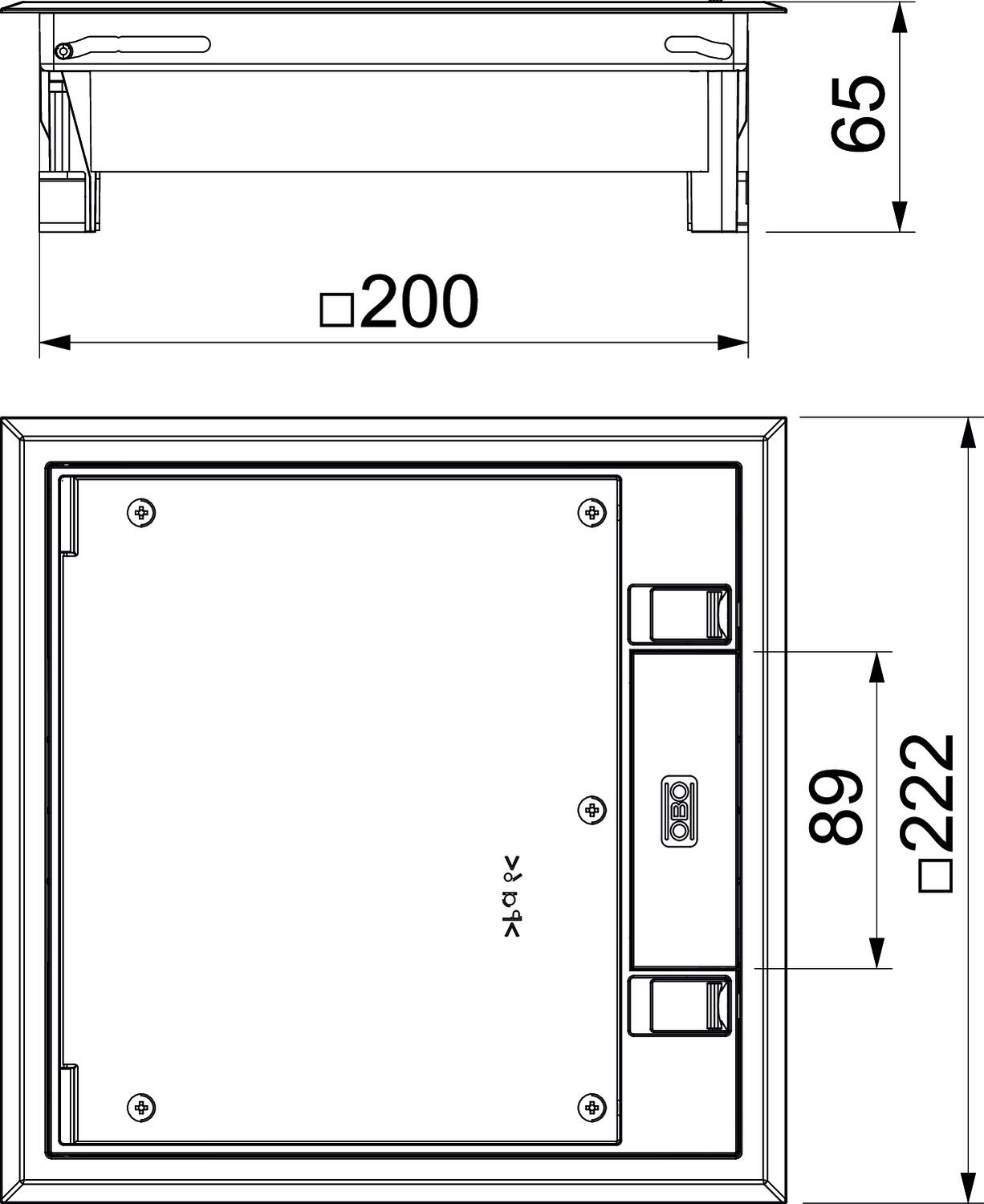

A beépíthető készülékek darabszáma 6 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 2 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag poliamid beépítőrendszer típusa UT3 Beszerelési mélység 73 mm D befogási tartomány max. 75 mm D befogási tartomány min. 8 mm Engedélyek VDE Esztrichmagasság min. 73 mm Fedél kivitel Négyzetes Függőleges terhelés, kis terület 2 000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivágási méret 201x201 mm Külső hosszúság 222 mm Külső szélesség 222 mm Méret 222x222x65 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 4 Nyitó mechanizmus Nyitó szerkezet Padlóápolás száraz padlóburkolat mélyedéssel igen Padlóburkolat vastagság max. 10 mm padlóburkolat védőkeret igen Padlómagasság min. 73 mm Szerelvénytartók szerelvénykelyhekhez igen Szín grafitszürke; RAL 9011 Tömítés-beépítési lehetőség nem Védettségi fokozat IK-kód IK08 Méretek
Hossz 222 mm Magasság 65 mm Szélesség 222 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 3,6377 kg CO2e / 1 Darab CO₂ Footprint (GWP) 3,6377 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
