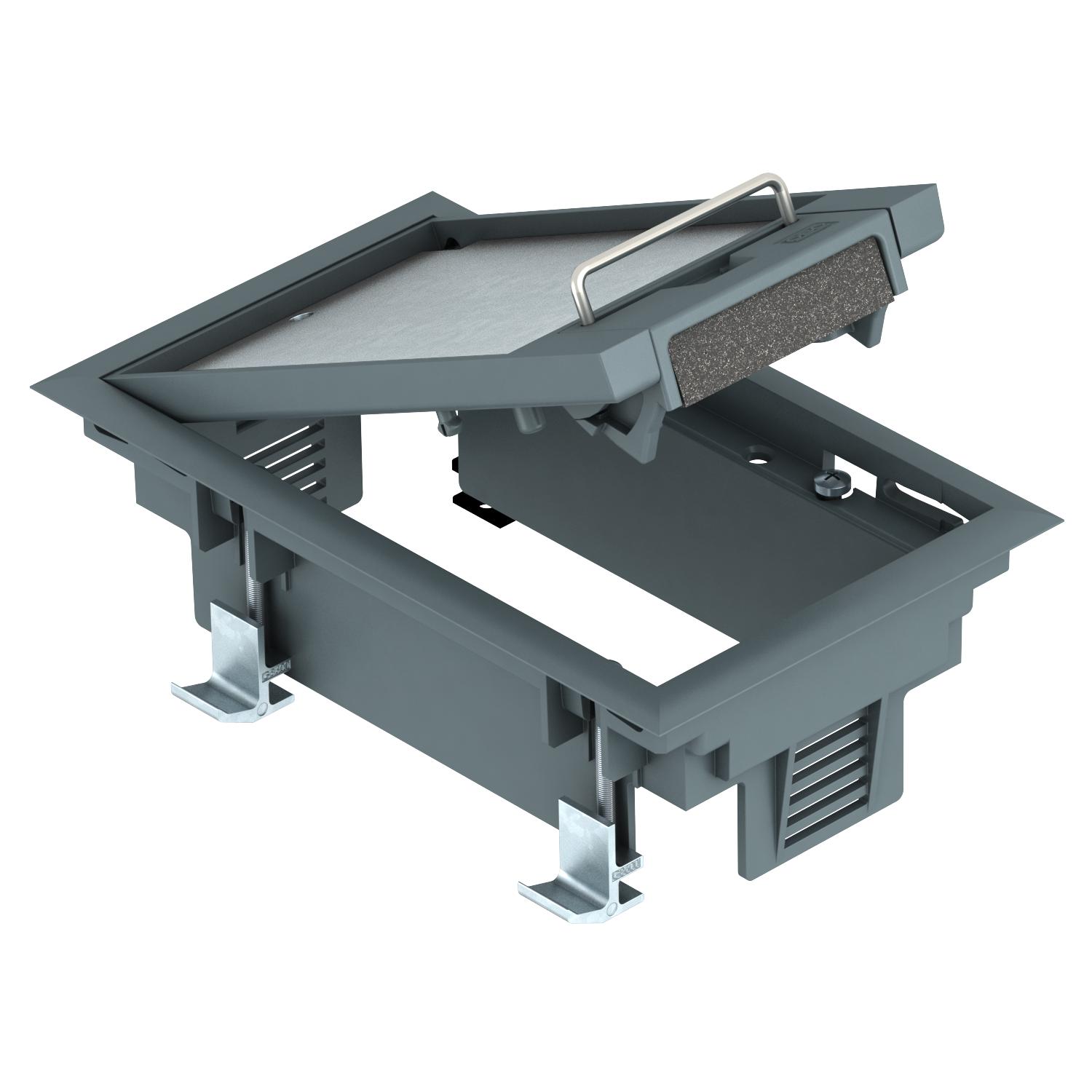

GES2DB szerelvénybeépítő egység nyitó fogantyúval
Rend. szám 7405100 | EAN-kód 4012195102113
- Termékleírás
-
TermékleírásGeräteeinsatz mit Griffbügel für bis zu 3 Modul 45-Einzelgeräte in einem Universalträger UT3, Einsatz in Systemböden im Innenbereich.
Szerelvénybeépítő egység fogantyúval, egyrekeszes, MT2 szerelőlap beépítéséhez
50-es központi lemez segítségével akár 2 szerelőkeretes készülék építhető be.
-
- Műszaki adatok
-
Műszaki adatok

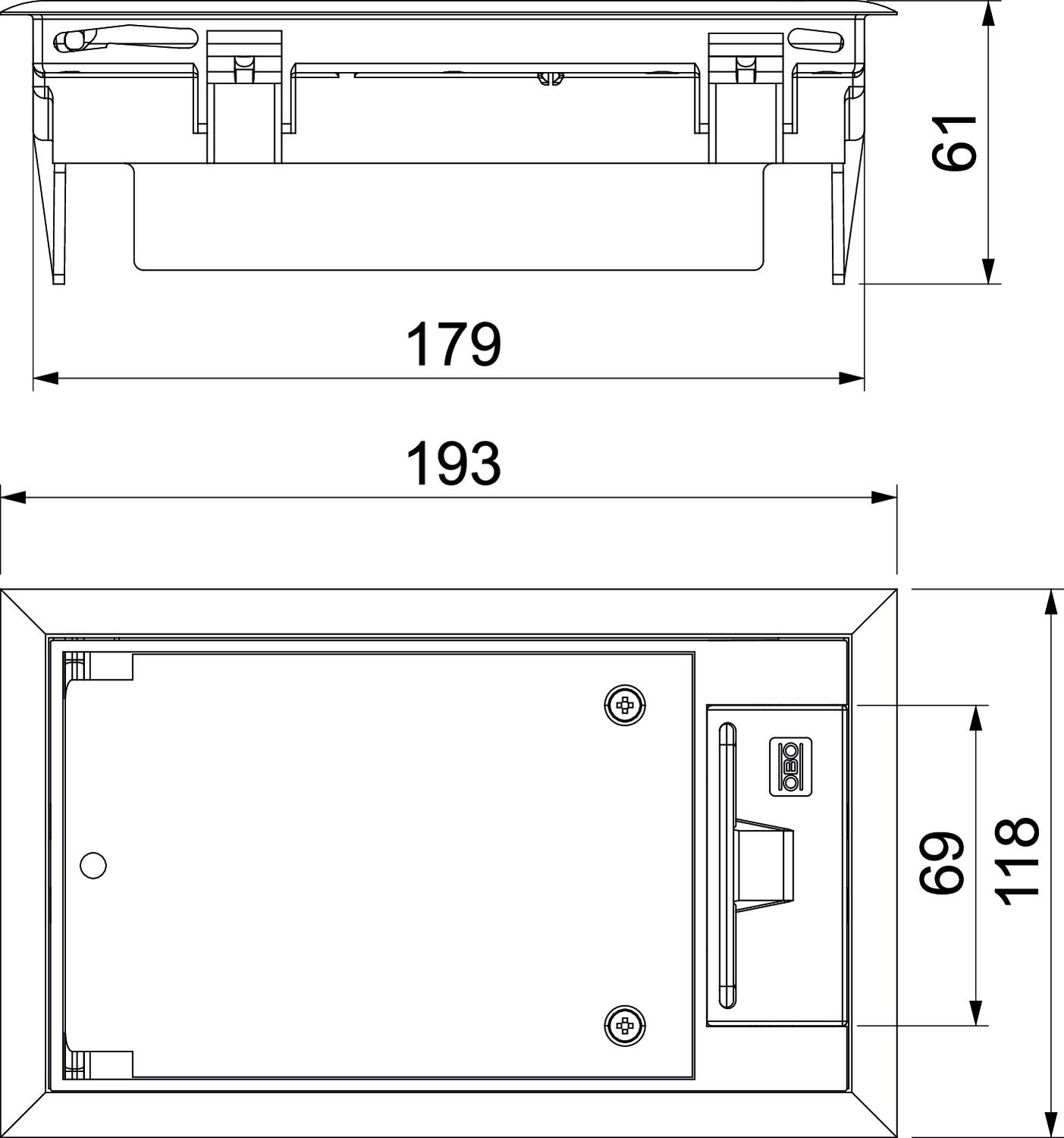

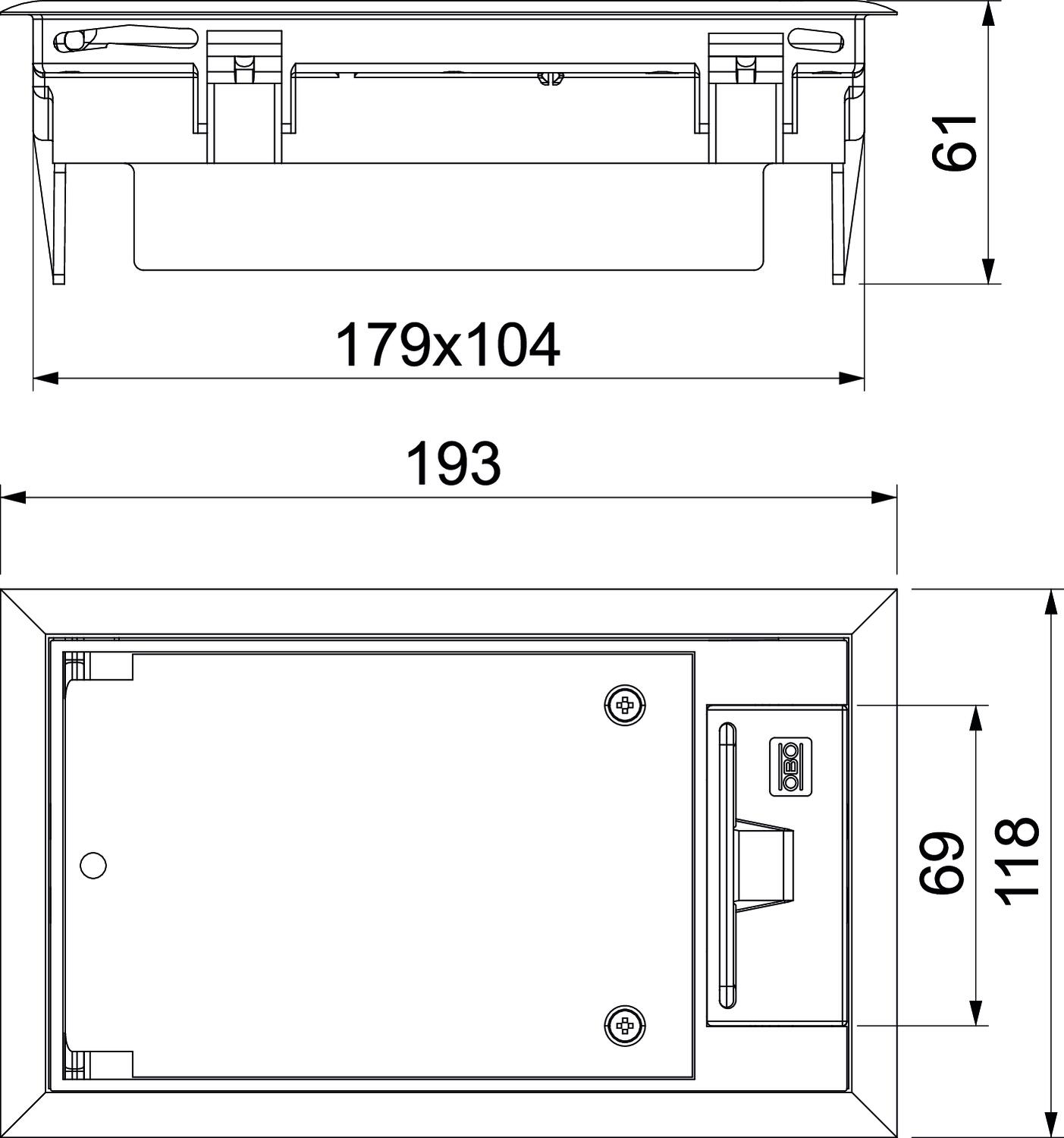

A beépíthető készülékek darabszáma 3 A padlóburkolat vastagsága 5 mm A szerelvénykelyhek darabszáma 1 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz nem alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához nem Alkalmazható esztrichszintű zárt padlócsatornához nem Anyag poliamid Beépítési hosszúság 180 mm Beépítési szélesség 104 mm beépítőrendszer típusa UT3 Beszerelési mélység 73 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 1,6639 kg CO2e / 1 Darab D befogási tartomány max. 57 mm D befogási tartomány min. 20 mm Engedélyek VDE Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetős kivitel Nyitható kábelkivezető Keretes kivitel szőnyegvédő keret Kivitel derékszögű Külső hosszúság 194 mm Külső szélesség 118 mm Méret 192x118x91 Nagy teherbírású kivitel nem nedves ápolású padlókhoz alkalmas nem Néveleges méret szerelvénybeépítő egységhez 2 Nyitó mechanizmus fogantyú Padlóápolás száraz padlóburkolat mélyedéssel igen padlóburkolat védőkeret igen Padlómagasság min. 73 mm Szerelvénytartók szerelvénykelyhekhez igen Szín acélszürke; RAL 7011 Tömítés-beépítési lehetőség nem Védettségi fokozat IK-kód IK08 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab - Letöltések
-
