G-profilú Magic® rácsos kábeltálca, oldalmagasság 150 mm, FT
Rend. szám 6005529 | EAN-kód 4012195686422
- Termékleírás
-

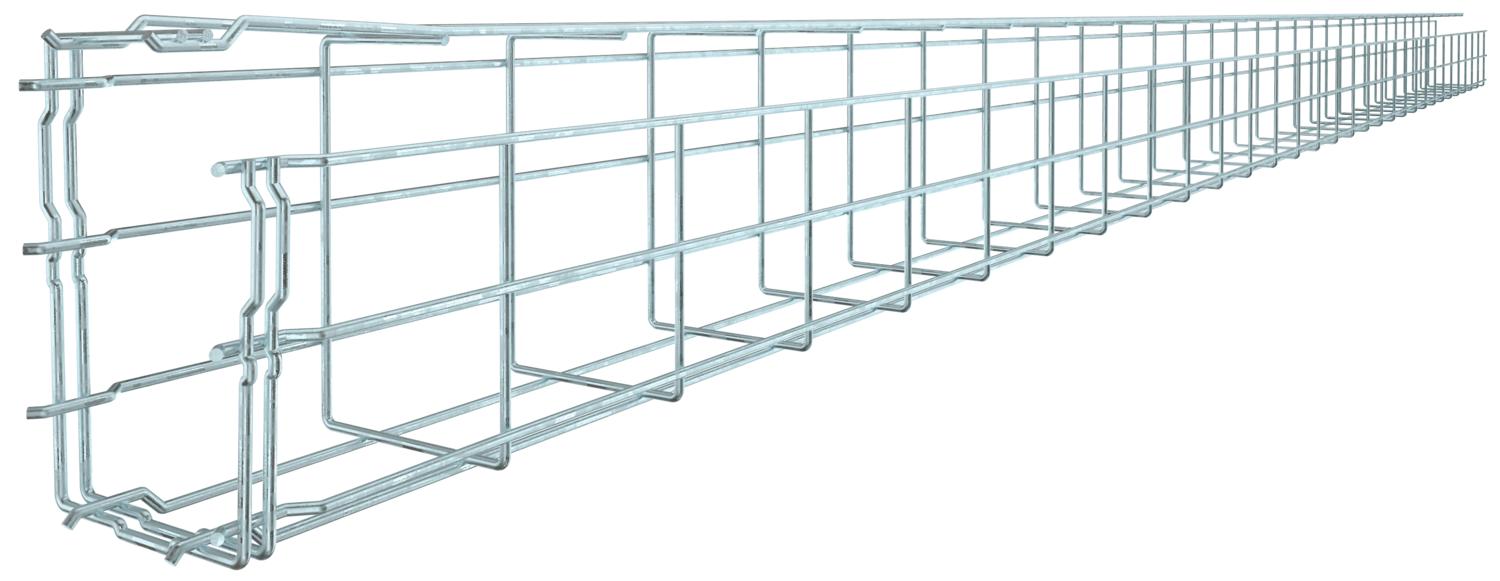

TermékleírásPonthegesztett acélhuzalból készült, különböző oldalmagasságú és szélességű G-profilú rácsos kábeltálca. Közvetlen fali és mennyezeti szerelést tesz lehetővé. Terhelési adatok a különböző rögzítési módozatokhoz külön kérésre.
Mágneses árnyékoló csillapítás 15 dB
-
- Műszaki adatok
-
Műszaki adatok
Anyag acél Az összekötő fajtája, kábeltartó-rendszer Rögzítés bepattintással Beépített válaszfal nélkül Csavar nélküli összekötő igen Felület merítetten tűzihorganyzott Hasznos keresztmetszet 107 cm² Hasznos keresztmetszet 10700 mm² Huzalátmérő 3,9 mm Méret 150x100x3000 Nagyfesztávú kivitel nem Összekötők kivitele Integrált összekötő Profilalak G-alak Rozsdamentes acél, maratott nem Szín cink Terhelésteszt típusa az IEC 61537 szerint II. típus Tűzálló kábelrendszerek – igen Méretek

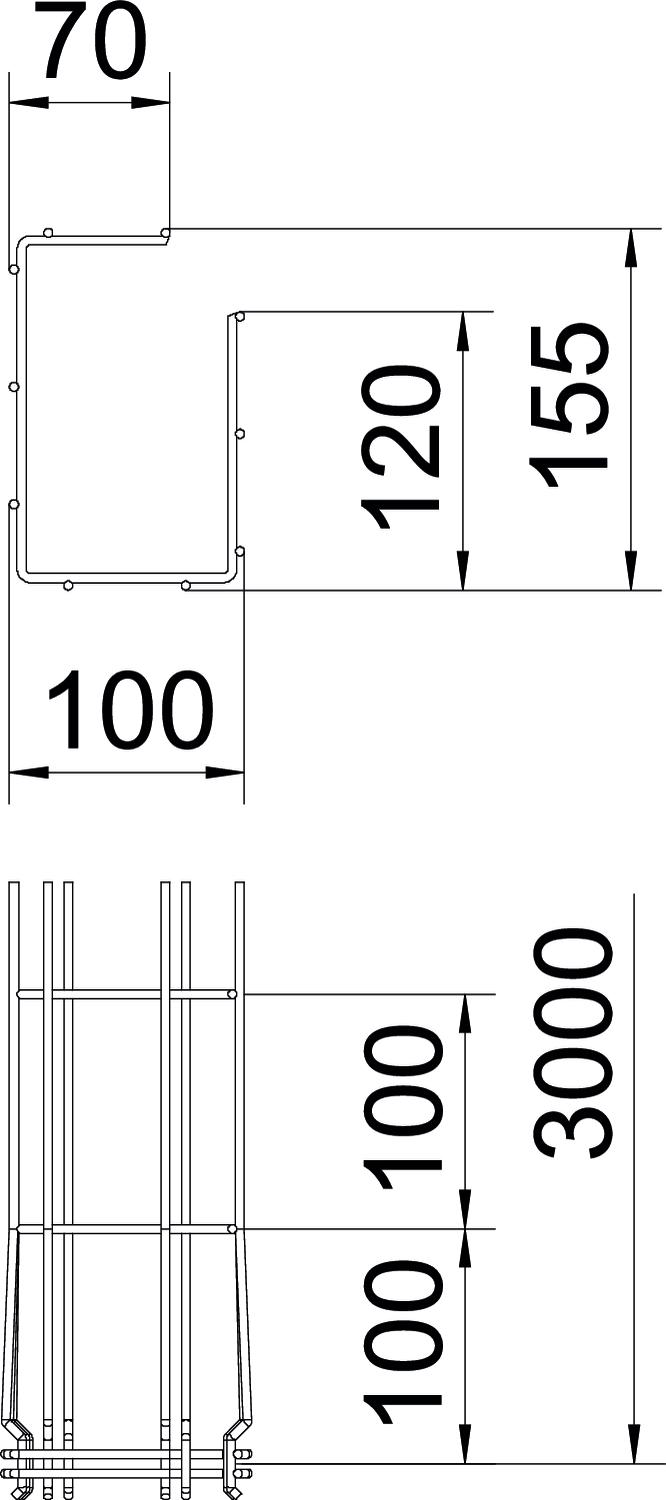

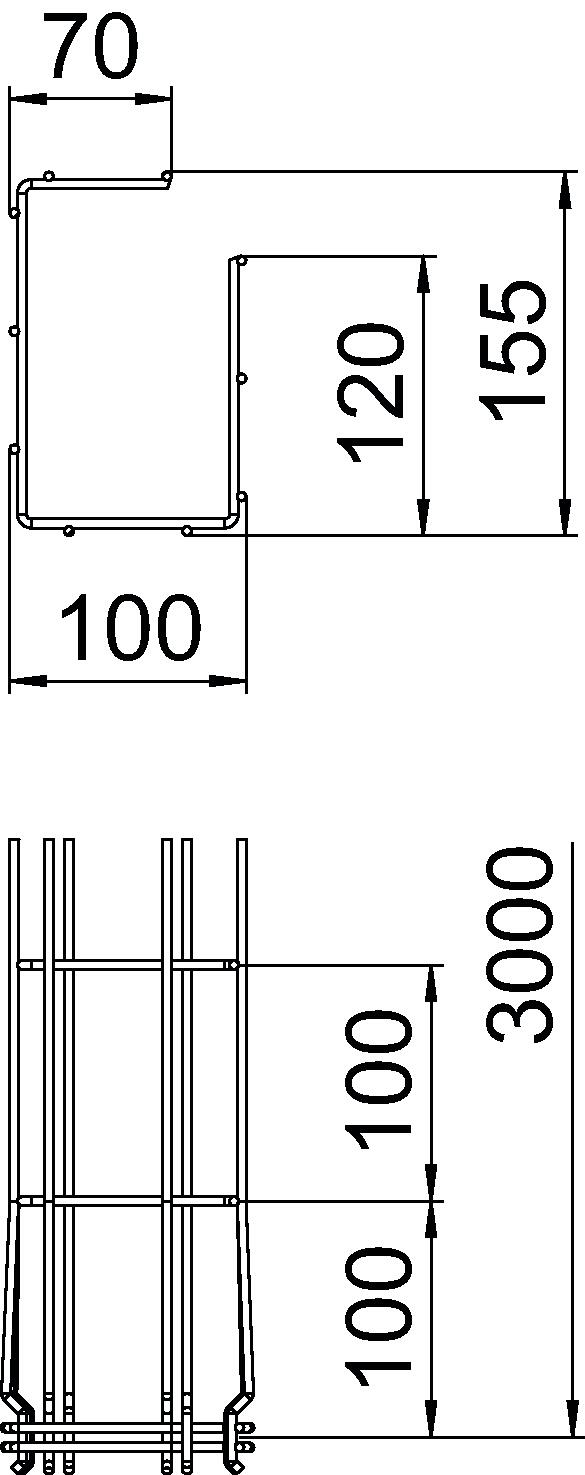

A méret 120 mm B méret 100 mm C méret 68 mm H méret 155 mm Hossz 3000 mm Magasság 150 mm Magasság 5,91 in Szélesség 3,94 in Szélesség 100 mm Terhelések
Támaszköz 1,0 m 0,6 kN/m Támaszköz 1,5 m 0,5 kN/m Támaszköz 2,0 m 0,35 kN/m Támaszköz 2,5 m 0,3 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 2,7376 kg CO2e / 1 Méter CO₂ Footprint (GWP) 2,7376 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 - Minden típus
-
Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő, FT
GSV 34 FT 6016634 20 Darab
Fali és padlórögzítő, FT
WB GR FT 6017160 20 Darab - Letöltések
-
